多规格电动线性推杆执行器结构设计

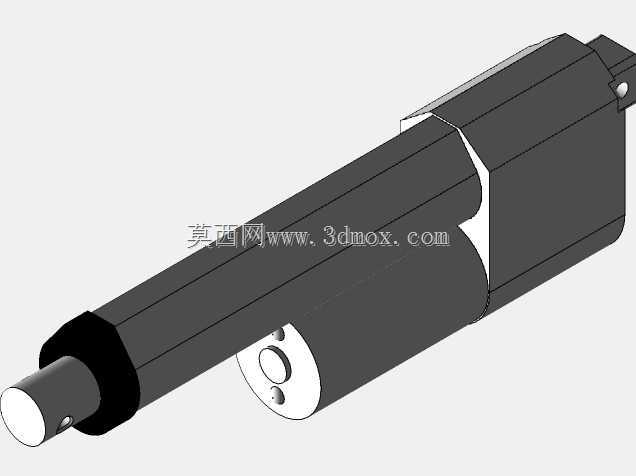

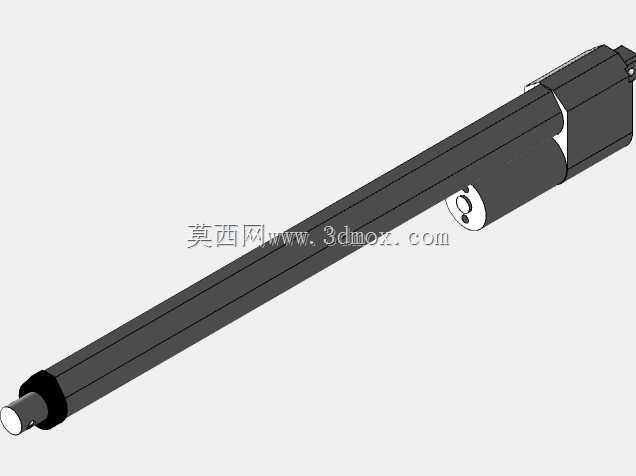

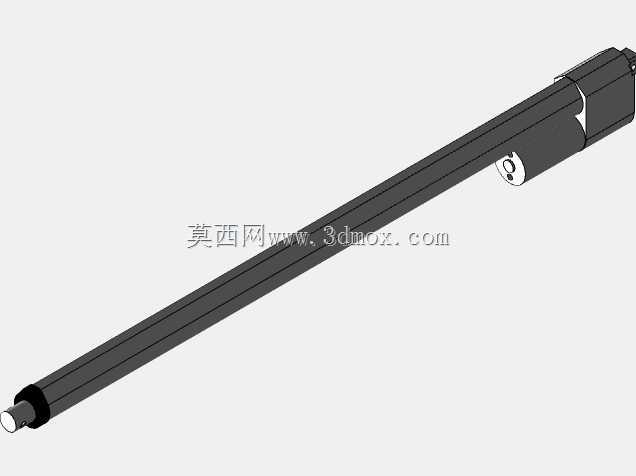

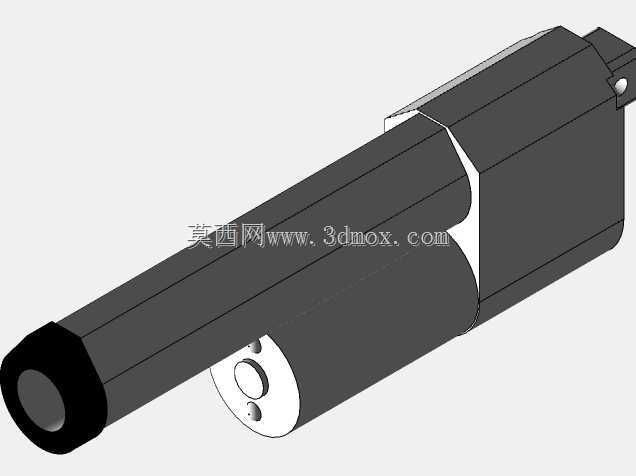

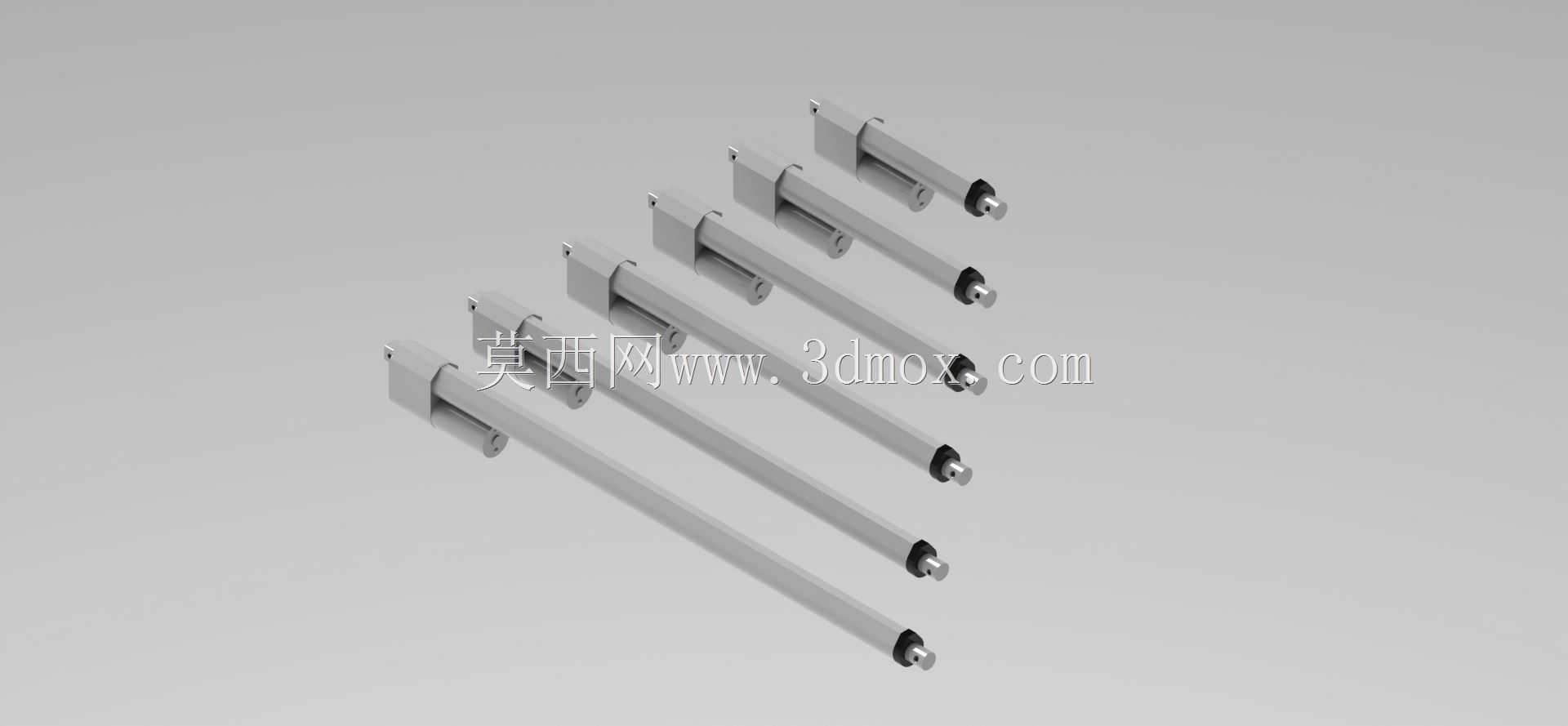

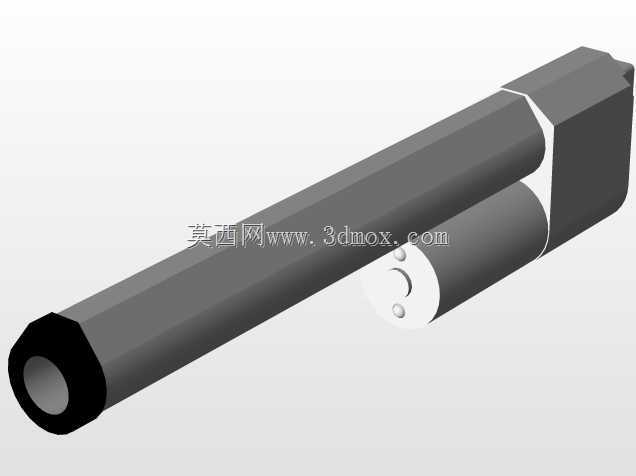

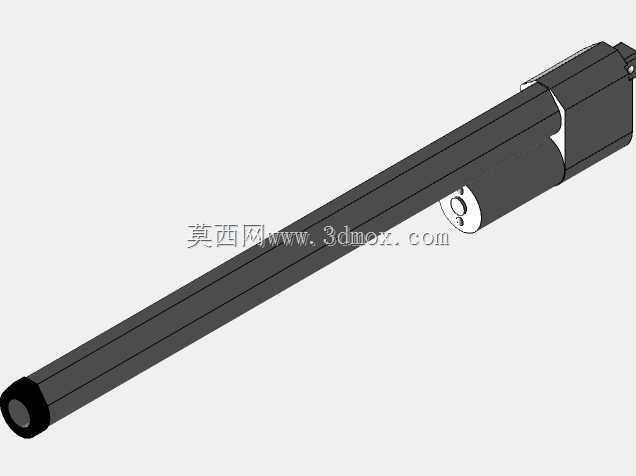

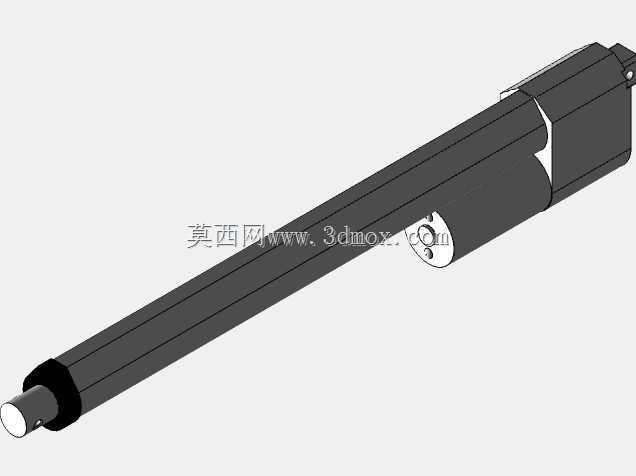

　　这套线性执行器覆盖了多档行程规格，从短行程的紧凑款到长行程的大伸距款形成完整序列，可适配不同设备的直线往复驱动需求，在工业自动化产线、智能仓储设备、小型医疗护理装置、农用自动化机具、智能家居升降机构中都有广泛的应用场景。设计过程中首先考虑了安装端的适配性，尾部采用铰接式耳轴安装结构，可在一定角度范围内自适应安装面的偏差，降低装配时的同轴度要求，前端输出杆端部采用球头铰接结构，能抵消运行过程中产生的径向偏载，避免推杆杆体受侧向力导致的弯曲磨损，延长传动组件的使用寿命。

　　从功能特性来看，该系列执行器采用12-24V直流供电，额定负载下工作电流可达5A，具备足够的推力输出应对常规的直线推压、升降、开合动作需求，杆体采用方形截面的铝合金型材作为主体外壳，既保证了整体结构的抗弯刚度，又能控制整体重量，外壳表面做阳极氧化处理，具备基础的防锈耐刮擦能力，可适配多数常规工业环境的使用要求。内部传动结构采用丝杠副传动，配合导向槽限制输出杆的周向转动，保证动力输出的直线度，运行过程中传动平稳，噪音控制在工业设备可接受的范围内。

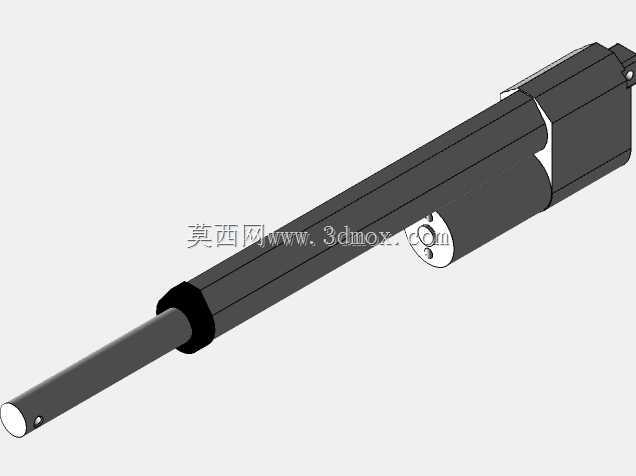

　　设计时针对安装边界做了统一的接口规划，不同行程规格的产品安装孔位尺寸、端部铰接轴径保持一致，设备选型时可根据实际需要的伸距直接替换对应行程的型号，无需重新设计安装支架，大幅降低设备改型的设计工作量。输出杆的伸缩行程做了硬限位设计，到达极限位置时可通过内部机械结构锁止，避免超行程运行导致的传动结构损坏，同时预留了外部限位开关的安装位置，可根据设备的实际运行需求调整动作行程范围。在建模过程中对所有配合面做了公差匹配，铰接孔与安装轴的配合采用间隙配合公差，保证安装时的顺畅性，杆体与导向套的配合采用过渡配合，既避免运行过程中出现卡滞，又能控制径向窜动量在合理范围内，保证传动精度。不同行程的款型除了内部丝杠长度、杆体长度对应调整外，其余结构件全部通用化，可有效降低生产过程中的零件开模与备料成本，也方便后期的维护更换。
