火车视频系统用板载服务器结构设计

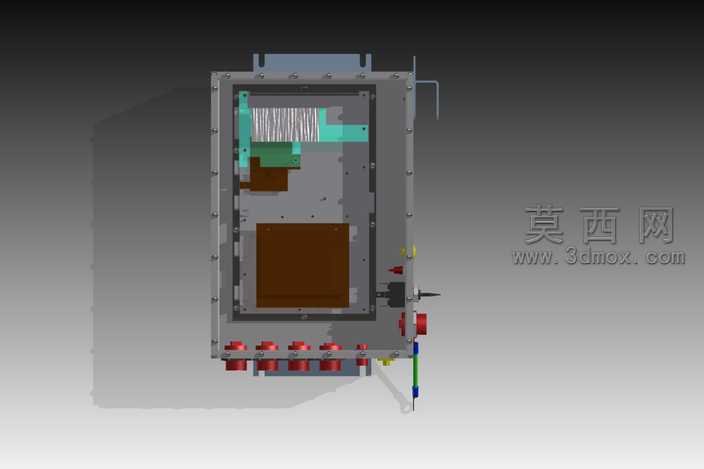

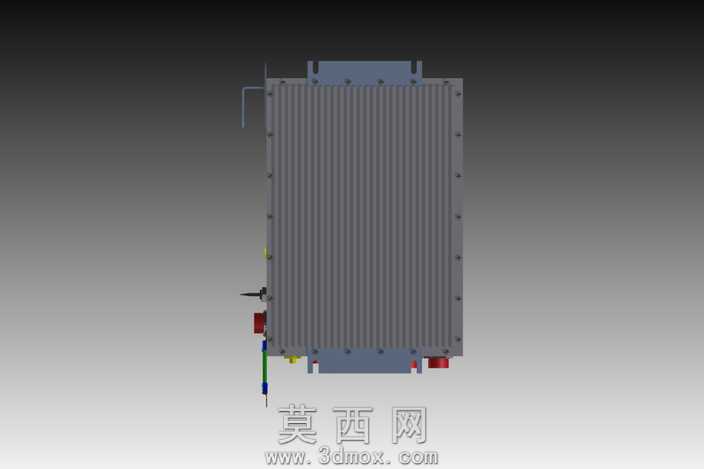

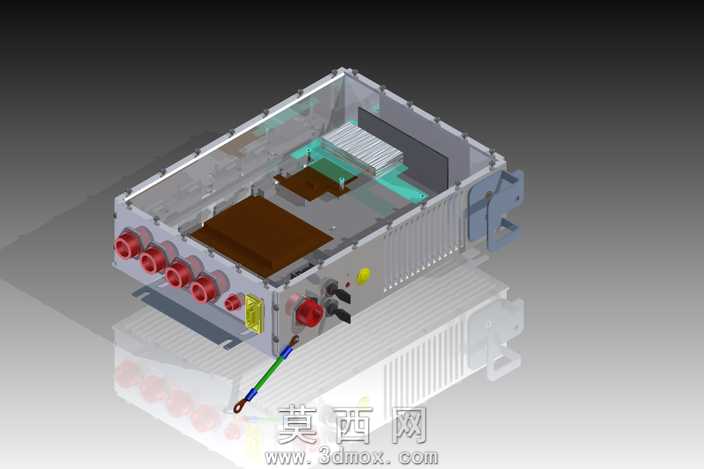

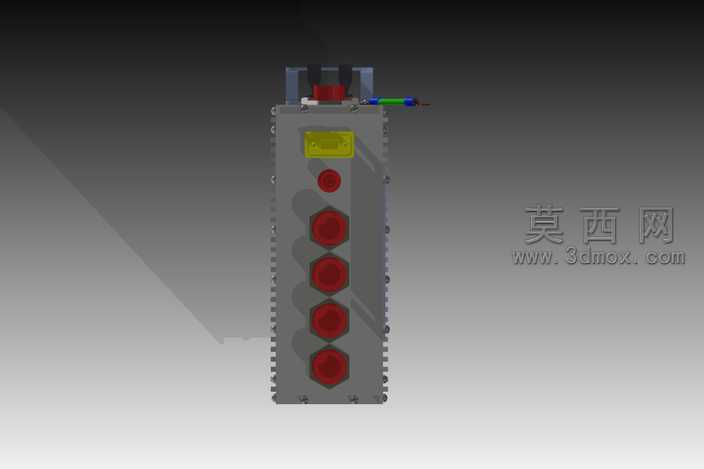

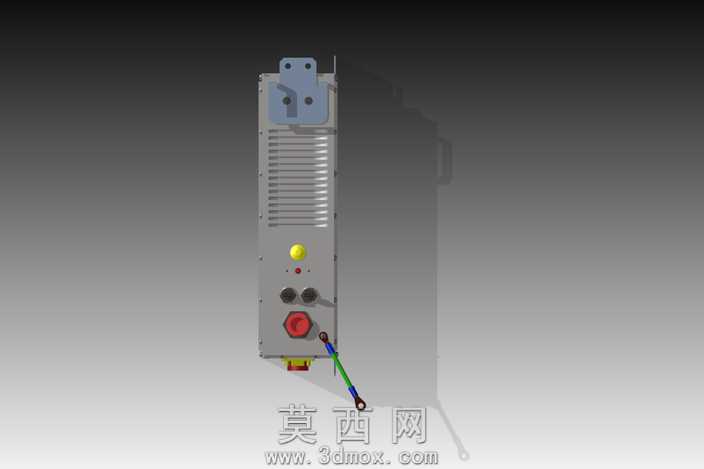

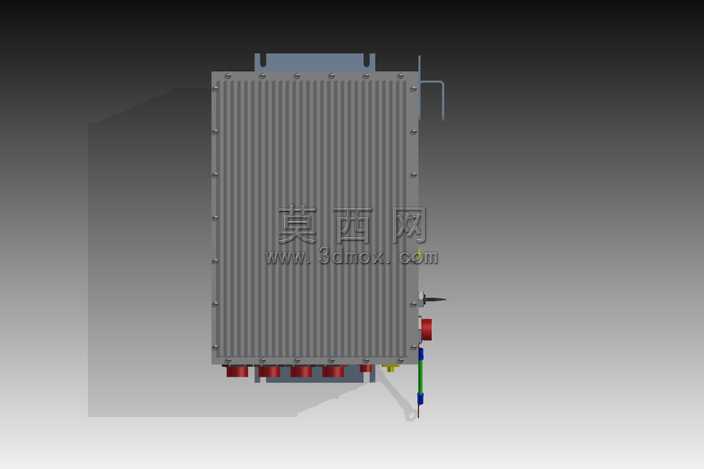

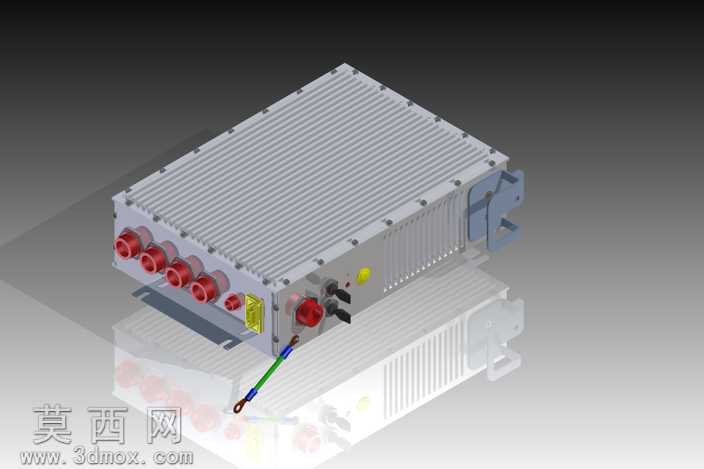

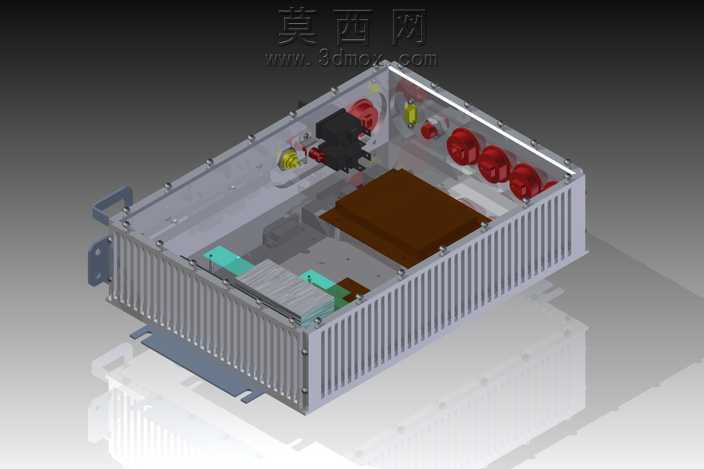

本模型为火车视频系统专用板载服务器的三维结构设计，采用主流三维建模软件完成全参数化构建，完整还原设备的外观形态与内部装配逻辑。建模过程中优先遵循轨道交通车载设备的设计规范，首先搭建核心承载壳体的基础轮廓，壳体主体采用挤压铝型材的散热齿结构设计，建模时通过阵列特征快速生成等间距排布的散热鳍片，每片鳍片的厚度、间距、高度均匹配车载密闭环境下的自然散热需求，避免设备在列车运行的宽温环境下出现过热故障。壳体的连接结构采用沉头螺钉孔的阵列布局，建模时对每个安装孔做了沉头深度、螺纹规格的参数化定义，同时在壳体两端设计了快装式安装挂耳，挂耳上预留了适配车载机架的腰型安装孔，可兼容不同安装间距的机架固定需求，降低现场安装的适配难度。设备的接口区域做了精细化建模，侧面排布多组圆形航空连接器接口，每个接口的锁紧螺纹、插针安装位都做了1:1还原，同时搭配电源开关、状态指示灯、接地接线柱等附属结构，接地柱位置预留了接线端子的安装空间，满足车载设备的接地安全要求。渲染阶段采用金属材质为主的材质体系，壳体散热鳍片赋予磨砂铝合金材质，调整材质的粗糙度与金属度参数还原铝型材挤压后的哑光金属质感，航空连接器接口赋予镀镍金属材质，开关按键采用黑色阻燃塑料材质，指示灯采用半透明黄色塑料材质并添加微弱自发光效果模拟通电状态，挂耳部分采用镀锌钢板材质还原金属防锈处理后的表面质感。场景搭建上采用渐变灰色背景搭配柔和的环境光，通过主光源打亮散热鳍片的纹理结构，辅助光源补全接口区域的暗部细节，最终渲染图清晰呈现设备的整体结构、接口布局与安装形态。设计思路上充分考虑列车运行场景的振动、温变、电磁干扰等工况，壳体采用一体化挤压成型结构减少拼接缝隙提升结构强度，接口选用航空级锁紧连接器避免振动松脱，整体结构紧凑无冗余空间，在有限的板载安装尺寸内集成视频处理、数据存储、网络传输所需的硬件承载空间，同时兼顾散热效率与安装便捷性，可直接用于车载机架安装的结构校验、安装模拟与方案展示。
