带安装板直齿锥齿轮传动件结构设计

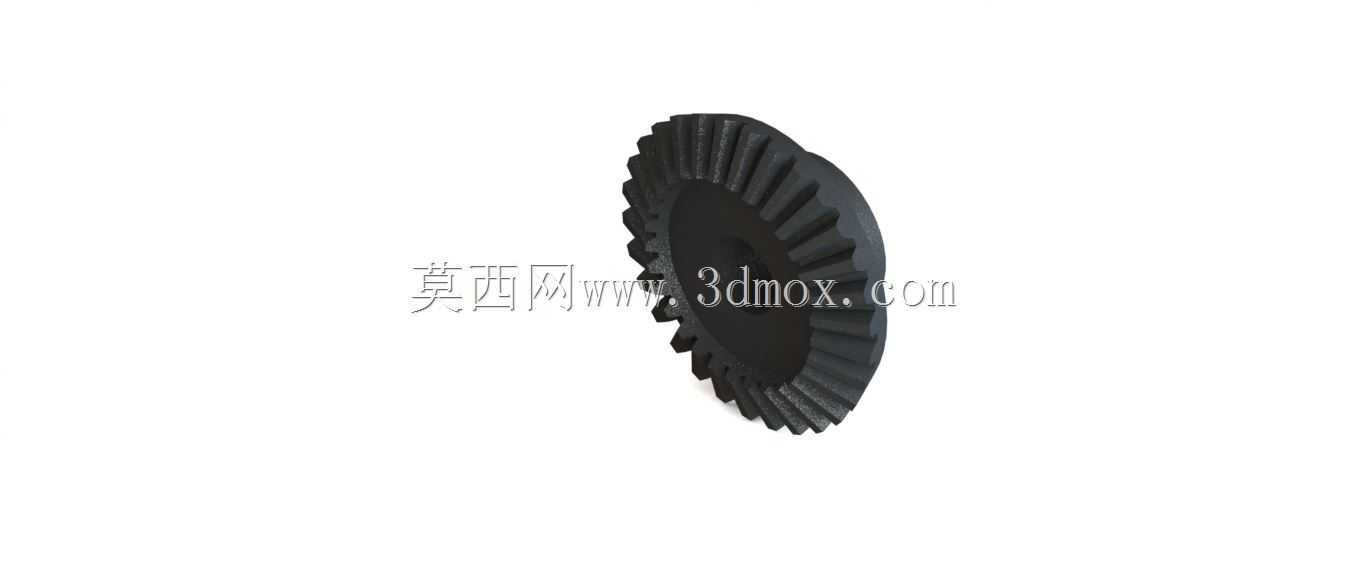

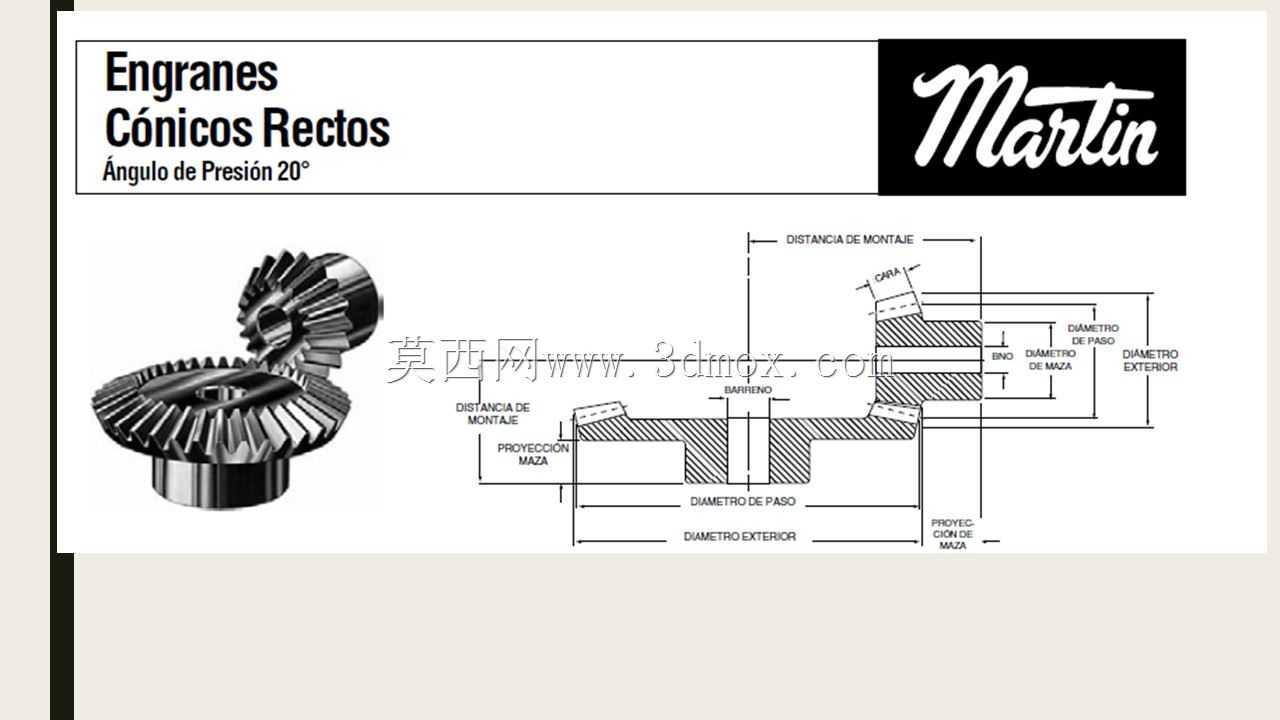

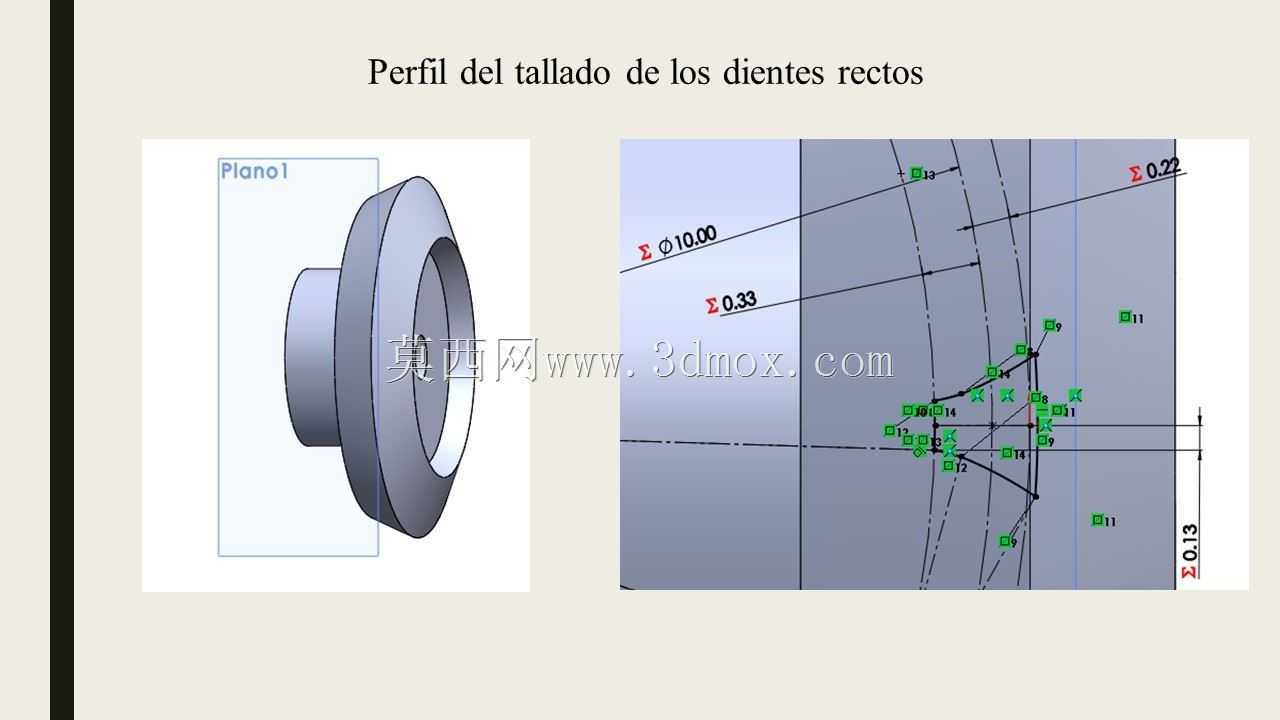

　　这款带安装定位板的直齿锥齿轮，主要用于相交轴间的旋转运动与扭矩传递，常见于差速机构、机床进给传动箱、小型农机转向传动单元、轻工设备的转角动力传输场景中，可实现两相交轴之间的定传动比动力输送，适配轴交角为90度的常规传动布局，也可根据实际安装空间调整轴交角参数完成定制化适配。从结构设计来看，齿轮本体采用直齿锥齿形，齿向沿节锥母线方向分布，相较于螺旋锥齿轮加工难度更低，装配时的轴向定位容错率更高，不需要额外调整轴向偏移量来补偿齿面接触偏差，适合中低速、中等载荷的传动工况使用。齿部参数设计遵循等顶隙收缩齿规范，齿顶间隙沿齿宽方向保持恒定值，可避免轮齿啮合时出现齿根干涉，同时预留足够的润滑脂存储空间，降低齿面磨损速率。

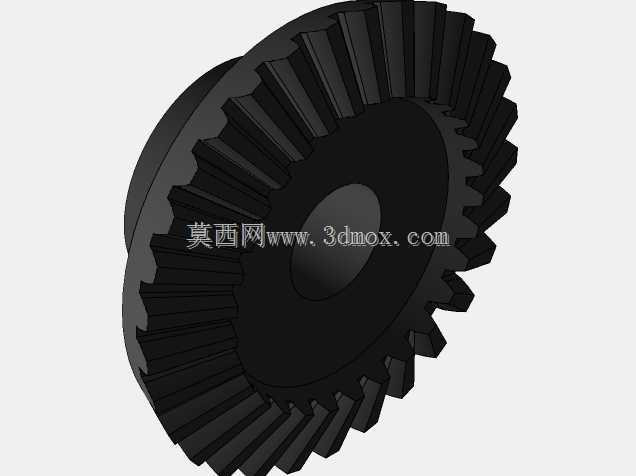

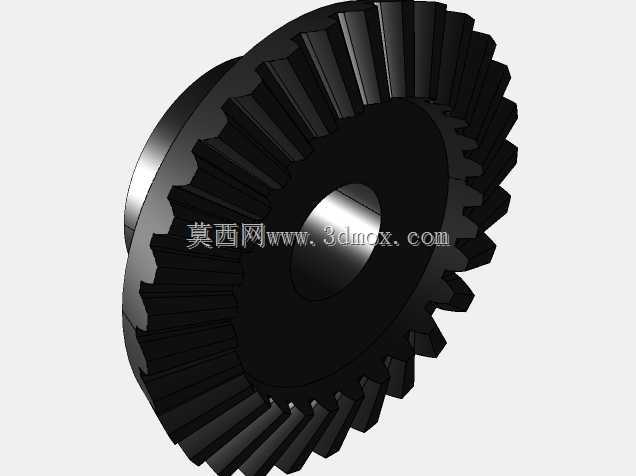

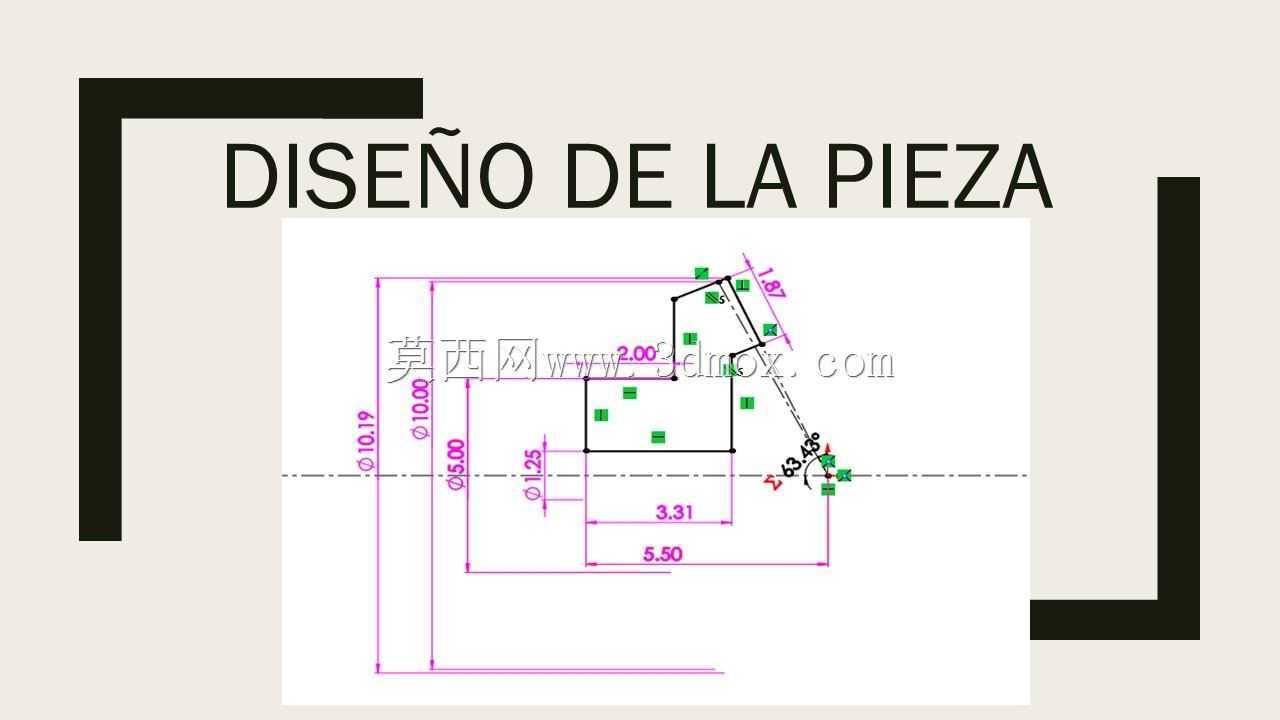

　　齿轮背部集成的安装板为一体式结构，与齿轮本体同轴布置，安装板上预留的中心通孔为轴孔配合面，可与传动轴采用过渡配合加键连接的方式传递扭矩，安装板端面可作为轴向定位基准，靠紧轴肩完成轴向固定，不需要额外加装轴套等定位零件，能有效压缩传动组件的轴向安装尺寸。在安装边界上，需要注意轮齿大端的外圆直径为传动区域的最大回转半径，安装时要预留足够的径向避让空间，避免轮齿与周边壳体、结构件发生运动干涉；安装板的端面平面度公差控制在0.02mm以内，可保证与轴肩贴合时无偏斜，避免齿轮运转时出现轴向窜动，影响齿面接触精度。齿宽设计取值为节锥母线长度的三分之一，既保证轮齿有足够的啮合接触面积传递额定扭矩，又避免齿宽过大导致小端齿形过薄、强度不足的问题。

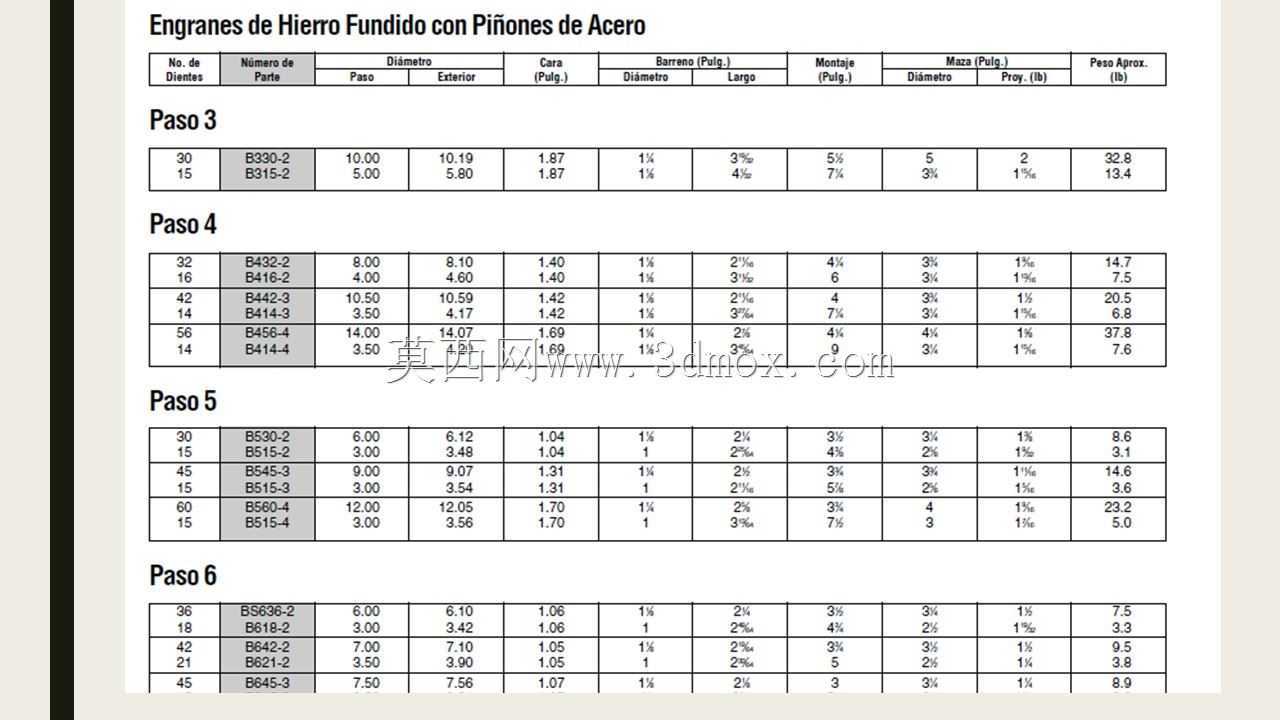

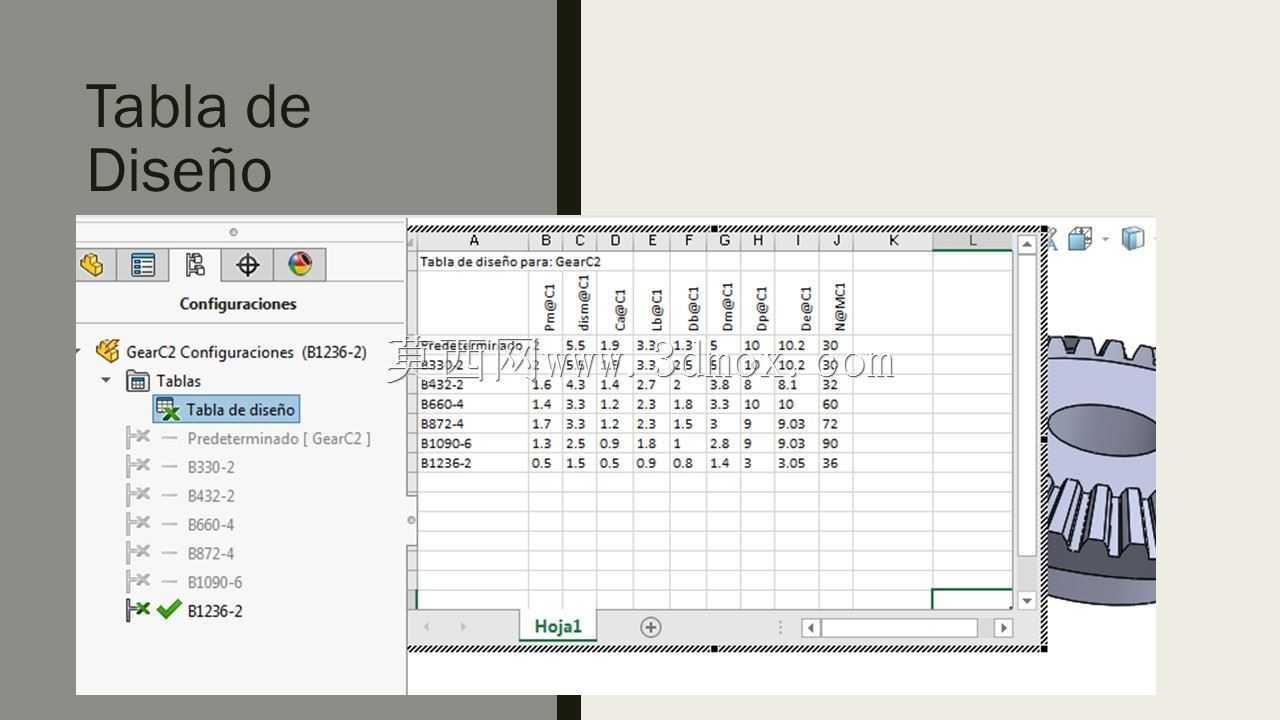

　　实际选型应用时，需要匹配配对锥齿轮的模数、压力角、齿数、轴交角参数，保证啮合时齿面接触斑点沿齿高、齿宽方向分布在合理区间，安装时可通过调整垫片厚度微调两齿轮的轴向安装距，保证啮合侧隙处于0.1-0.3mm的合理范围，既避免侧隙过小出现卡滞、发热问题，也防止侧隙过大导致传动换向时出现冲击、噪音过大的情况。这款齿轮的一体式安装板结构，省去了额外的齿轮固定法兰零件，减少了装配环节的零件数量，同时提升了齿轮与轴连接的同轴度精度，适合批量应用在对装配效率有要求的小型传动设备中，日常维护时只需要定期在齿面涂抹锂基润滑脂，即可保证长期稳定运转，不需要频繁拆解维护。
