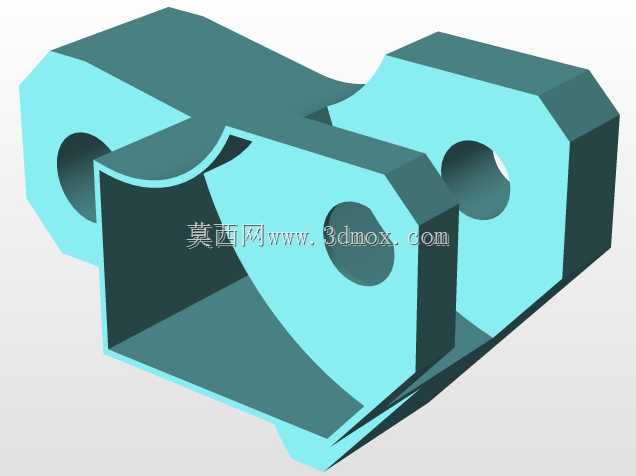

CSWA认证练习用铰接式连接支座结构

　　这类铰接连接支座常见于中小型传动连杆机构的铰接点位，承担相邻连杆之间的载荷传递与相对转动自由度约束作用，在轻工自动化输送线的摆臂机构、小型工程机械的操作连杆组、教学实训用机械原理演示台架上都能见到同结构原理的构件。从结构设计逻辑来看，整体采用一体化铣削成型的结构思路，主体为带空腔的箱型截面，在保证整体抗弯抗扭刚度的前提下，尽可能削减非受力区域的材料余量，降低构件自身重量，避免运动过程中过大的惯量影响机构动态响应。构件两端的同轴通孔为铰接销轴安装位，孔位的同轴度公差直接影响销轴装配后的转动顺畅度，设计时需严格控制两孔的轴线偏移量在合理公差范围内，避免销轴装配后出现卡滞、偏磨的问题。侧面开设的减重孔同时兼具检修观察作用，

　　可在不拆解构件的情况下观察内部销轴的磨损状态，日常维护时也可通过该孔加注润滑脂，降低铰接副的摩擦损耗。构件的安装边界需匹配对应连杆的端部接口尺寸，两端铰接孔的中心距为核心安装参数，直接决定连杆机构的运动行程与传动比，建模时需优先保证该尺寸的精度，其次是各安装面的平面度要求，避免装配后出现附加安装应力。空腔内部的加强筋沿载荷传递路径布置，在铰接孔受力时可将载荷均匀分散到整个构件主体，避免孔位边缘出现应力集中导致的构件开裂，筋板的厚度根据额定承载载荷计算确定，在满足强度要求的前提下避免过厚带来的材料浪费与重量增加。构件的外轮廓倒角均按照工艺要求设置，既避免加工完成后锐边划伤装配人员，也能消除热处理过程中的锐边应力开裂风险。这类构件在建模练习中，可帮助学习者掌握拉伸切除、筋特征、孔特征的综合运用，理解机械结构中刚度、重量、工艺性三者的平衡思路，掌握铰接类构件的尺寸标注与公差设置逻辑，为后续实际工程中的连杆机构设计打下实操基础。
