CSWA认证练习用异形连接块结构

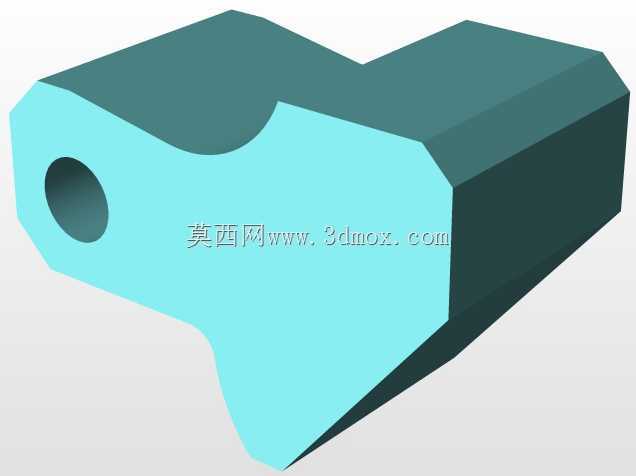

　　这类异形块状结构常出现在小型传动机构的连接工位，作为两个异向运动部件的中间衔接载体，承担载荷传递与运动方向转换的作用，日常在轻工自动化设备的摆臂联动组件、小型检测设备的触发端固定结构中十分常见。设计时首先要确认安装面的贴合公差，块体一侧的平面为主要安装基准，需保证与配合件的接触平面度控制在合理范围内，避免安装后出现应力集中导致块体受交变载荷时断裂。侧面的通孔为销轴安装位，孔的内壁粗糙度需满足销轴转动或固定的装配要求，孔位与基准面的位置度公差直接影响整个联动机构的运动精度，若偏移量过大，会导致传动卡滞、运动行程超差等问题。块体上部的弧形凹槽为避让位，主要用于规避相邻运动部件的运动轨迹，防止机构运行时出现干涉碰撞，

　　凹槽的曲率半径需匹配相邻部件的外轮廓尺寸，预留足够的安全间隙同时不额外占用安装空间。块体下部的斜切结构是为了适配安装空间的边界限制，在有限的装配空间内减少不必要的结构冗余，同时降低块体自身重量，减少运动过程中的惯性负载。建模过程中需先绘制主体的拉伸轮廓，确定整体的外形边界，再依次完成孔位切削、凹槽切除、斜切面修剪等特征，每个特征的草图需完全约束，避免后续参数调整时出现特征报错。实际装配时，该零件通过侧面通孔穿入销轴完成铰接，基准平面与固定座贴合后通过侧面的紧定螺钉完成锁止，可承受一定范围内的径向与轴向载荷，适合小载荷、高频次往复运动的工位使用。结构的壁厚设计经过载荷校核，孔位周边的壁厚满足抗剪切强度要求，不会在长期交变载荷下出现孔位开裂的问题，边角处的倒钝处理既避免了安装时的锐边划伤，也减少了应力集中点，提升零件的整体使用寿命。
