CSWA认证考试练习异形带孔结构件

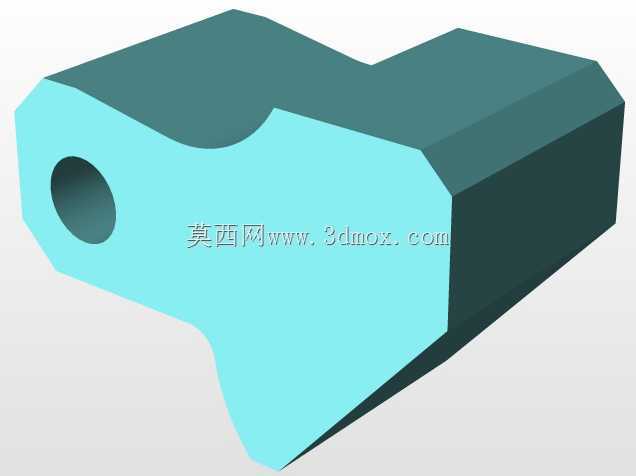

　　这款异形带孔结构件是面向CSWA机械设计认证备考的典型练习构件，在日常的机械设计能力考核场景中，这类零件主要用于考察建模者对不规则轮廓拉伸、特征切除、质量属性校验的综合掌握程度，是入门级三维建模能力验证的常见考核载体。从实际设计逻辑来看，该零件的主体采用不规则变轮廓拉伸成型，左侧的通孔为典型的安装配合特征，设计时需要优先确定孔的中心定位基准，再以此为锚点向外推导主体轮廓的各个拐点坐标，确保轮廓过渡处的相切约束完全符合图纸标注的几何公差要求。零件的上边缘设置有内凹的圆弧过渡结构，这一特征并非单纯的造型修饰，在实际的类似工业构件中，这类内凹弧面通常用于避让相邻装配部件的运动轨迹，避免机构运行过程中出现硬干涉，

　　同时也能减少零件边缘的应力集中，提升构件在受交变载荷时的结构强度。从安装边界来看，左侧通孔的孔径尺寸决定了该零件可适配的销轴直径范围，零件的整体厚度方向尺寸需要与配套的安装支座槽宽保持间隙配合，单边预留0.1-0.2mm的装配间隙即可满足常规的拆装需求，不需要额外预留过大的调整余量。在建模过程中，这类零件的设计思路通常遵循基准先行的原则，先建立三个正交基准面，绘制主体截面的封闭轮廓时，要注意所有线段的闭合约束，避免出现开放轮廓导致拉伸特征失败，完成主体拉伸后再进行孔特征的切除，最后通过质量属性计算验证模型的质量参数是否与设计要求一致，这也是CSWA考试中重点考察的校验环节。这类练习构件虽然不直接用于量产工业设备，

　　但对应的建模逻辑完全贴合通用机械零部件的设计流程，掌握这类零件的建模方法，能够帮助从业者快速建立规范的建模习惯，在后续设计实际工业零件时，能够更高效地处理异形轮廓、安装孔位、特征过渡等常见设计要素，减少建模过程中的特征错误，提升设计输出的准确率。
