CSWA认证练习用铰接连接支座结构

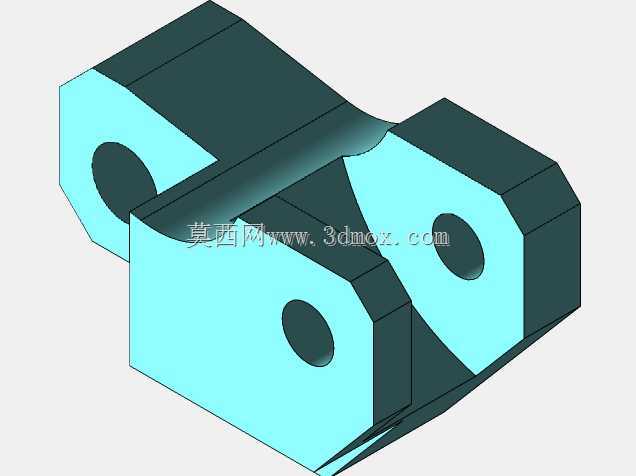

　　这款铰接连接支座结构，是机械设计技能考核中常见的典型练习构件，日常也常作为小型连杆机构、传动摆臂的配套连接部件使用，在轻工自动化设备的连杆传动组、小型工装夹具的铰接点位、教学演示用机械原理教具中都能见到同结构的实际应用。从结构设计逻辑来看，整体采用对称式布局思路，主体分为左右两个带同轴通孔的铰接耳段，中间通过带弧形过渡的连接梁整合为一体，三个通孔分别对应不同的铰接安装需求：左右两个耳板上的通孔用于穿装铰接销轴，实现与相邻摆臂、连杆构件的转动连接，下方的通孔则用于与固定基座或驱动端构件连接，形成稳定的铰接传动节点。设计过程中特意在耳板与连接梁的衔接位置做了大圆弧过渡处理，避免直角应力集中导致的构件受力断裂，同时对耳板外侧做了切边处理，

　　既减少了不必要的材料占用，也能在安装时避让周边的相邻构件，避免装配干涉。从安装边界来看，构件整体为一体化铣削成型结构，无额外拼接焊缝，三个安装孔的同轴度、孔位间距公差控制在常规铰接构件的通用公差范围内，能够适配直径匹配的标准圆柱销轴，安装时无需额外加工适配结构，穿入销轴后加装轴用挡圈即可完成铰接点位的装配，日常维护时仅需定期检查销轴磨损情况即可。这类结构在建模练习中，重点考察草图对称约束、拉伸凸台、切除拉伸、圆角特征的综合运用能力，同时也能让练习者理解铰接构件的受力特点与设计要点，掌握安装避让、应力缓释的基础设计思路，建模过程中需要注意三个孔位的相对位置精度，以及过渡曲面的顺滑度，避免出现特征建模失败、壁厚不均的问题，实际生产中这类构件多采用45号钢铣削成型后做发黑处理，也可根据使用场景选用铝合金材质降低整体重量，适配低负载的传动场景。
