ANSI150级法兰铸钢截止阀结构

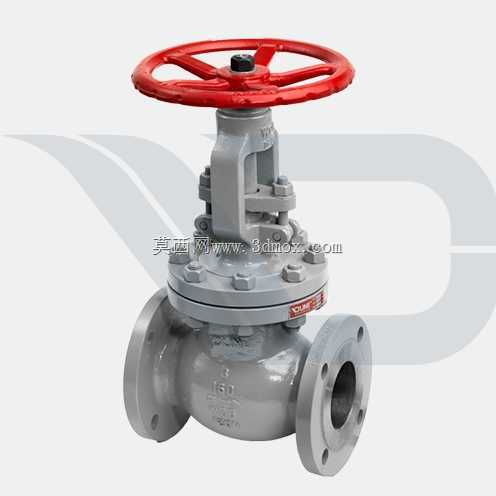

　　这款手动法兰连接的铸钢阀件，常被应用在石油炼化、化工输送、市政给排水、蒸汽管网等工业管路系统中，承担管路介质通断控制的核心作用，适配水、蒸汽、油品等多种常规工业介质的输送工况，在需要可靠截断介质流的管段中，这类硬密封手动阀的应用占比极高。从结构设计来看，阀件采用WCB铸钢作为阀体主材质，满足ANSI 150磅级的压力等级要求，法兰端为RF凸面密封形式，能和同压力等级的标准法兰管路实现可靠密封对接，法兰螺栓孔的排布完全遵循美标法兰的尺寸规范，现场安装时无需额外加工适配，可直接匹配现有管路的法兰接口。顶部的红色手轮采用轮辐式结构，操作时受力均匀，手动启闭的力矩传递顺畅，手轮中心的锁紧压盖可固定阀杆位置，避免长期操作出现手轮松脱的问题。

　　阀盖与阀体的连接采用螺栓紧固加密封垫片的结构，中法兰位置的密封性能经过结构优化，可在额定压力工况下长期运行无外漏风险，阀杆的升降行程经过精准限位，全开和全关位置都有明确的机械限位，避免操作时出现过位损伤密封面的问题。阀体内部的流道采用直通式结构，介质流通时的压损相对较小，密封面采用堆焊硬质合金的设计，耐磨性能优异，可承受介质长期冲刷带来的磨损，大幅延长阀件的整体使用寿命。从安装边界来看，该阀件的结构长度、法兰外径、螺栓孔中心距等关键安装尺寸完全匹配对应通径的ANSI 150LB法兰标准，现场安装时可直接替换同参数的旧阀件，无需调整管路的预留安装空间。手轮的操作高度符合工业现场手动操作的人体工程学要求，

　　日常巡检时的启闭操作无需额外借助登高工具，手轮的旋转方向遵循行业通用的顺时针关闭、逆时针开启的规则，现场操作人员无需额外培训即可上手操作。建模过程中对阀件的所有配合间隙都做了还原，包括阀杆与填料函的配合间隙、阀瓣与阀座的密封贴合位置、中法兰螺栓的装配位置都和实际产品完全一致，可直接用于管路系统的装配干涉检查、运维培训课件制作、阀件拆解演示等场景，结构细节的还原度可满足工程设计阶段的选型参考、装配模拟需求。
