杜卡迪怪物S2摩托车后摇臂结构设计

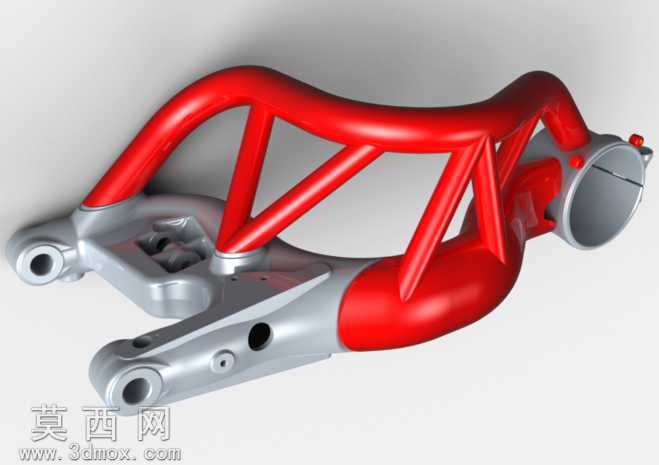

本作品为杜卡迪怪物S2车型的后摇臂三维建模设计，采用专业三维建模软件完成全参数化构建，建模过程严格遵循摩托车悬架系统的工程设计逻辑，完整还原了该款高性能街车后摇臂的结构特征与细节设计。模型构建阶段首先依据实车测绘数据搭建基础线框，精准定位摇臂与车架、后轮轴、减震器的连接点位，确保各安装位的尺寸公差符合摩托车零部件的装配要求。主体结构采用桁架式管梁搭配铸铝安装座的组合设计，红色管架部分通过多段空间弯管拼接形成三角稳定结构，建模时对弯管的曲率半径、管材壁厚做了精准参数化设定，每一处斜向加强筋的角度都经过力学合理性校验，既保证摇臂在承受后轮驱动力、制动力以及过弯侧向力时的结构强度，又通过镂空桁架结构实现轻量化设计，契合高性能摩托车对簧下质量的严苛控制要求。银灰色的安装基座部分采用一体化铸铝结构建模，完整还原了基座上的轴承安装孔、减震连接孔位、管线固定卡槽等细节，孔位的同轴度、安装面的平面度都按照机械加工标准做了约束，确保模型可直接用于后续的工程校核与结构优化。材质与渲染阶段，针对不同部件做了区分化材质设定，红色管架部分采用高光泽金属烤漆材质，还原实车的漆面质感，调整了漆面的反光度与粗糙度参数，模拟出烤漆表面光滑细腻同时带有轻微金属颗粒的视觉效果；铸铝基座部分采用哑光金属材质，还原铸铝件表面细微的磨砂质感，同时对基座上的机加工面做了单独材质区分，呈现出机加工面更高的光洁度。渲染时采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰展现摇臂的空间结构与材质差异，金属部件的反光自然柔和，既突出结构线条的流畅感，又避免过度反光影响结构细节的呈现。设计思路上，该摇臂兼顾了结构强度与轻量化需求，桁架式管架结构相比传统板式摇臂拥有更优的强度重量比，三角支撑结构可有效分散行驶过程中传递到摇臂的多向载荷，铸铝基座则为后轮、减震等部件提供了高精度的安装基准，整体结构完全贴合杜卡迪怪物系列车型的运动化定位，模型完整还原了实车摇臂的所有结构细节，可用于摩托车结构教学、改装设计参考、渲染展示等多种场景。
