M6规格内六角圆柱头螺钉配六角螺母装配结构

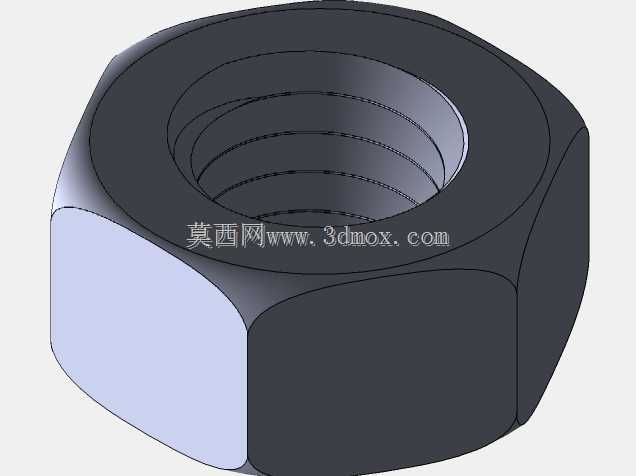

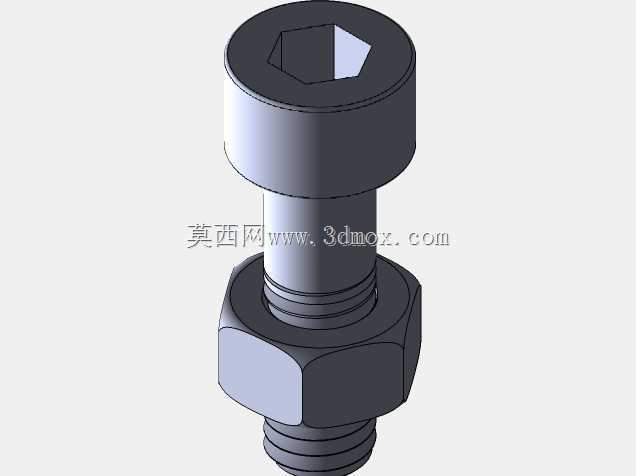

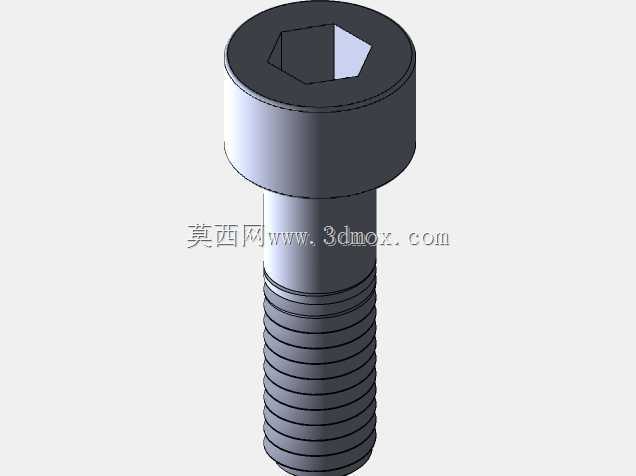

　　这套螺纹连接副的三维结构，还原了M6规格内六角圆柱头螺钉与配套六角螺母的完整装配状态，在各类机电设备、工装夹具、仪器仪表的结构连接场景中，这类小规格紧固件是应用频次极高的基础连接件，承担着零部件之间的可拆卸紧固功能，既可以实现两个或多个板件、结构件的压紧固定，也能在需要定期拆装维护的部位提供可靠的锁紧力，不会像铆接、焊接那样破坏基材的完整性，拆装后也不会在基材表面留下难以修复的连接痕迹。从设计逻辑来看，螺钉头部采用内六角驱动形式，相比十字槽、一字槽的驱动结构，内六角的受力接触面积更大，拧紧过程中可以承受更大的扭矩，不容易出现槽口打滑滑牙的问题，同时圆柱头的外形可以在沉孔安装场景下完全埋入构件表面，

　　不会出现头部突出影响设备外观或者干涉其他运动部件的问题，适配的六角螺母采用标准对边尺寸设计，既可以用普通开口扳手、活动扳手拧紧，也能适配套筒工具，在操作空间受限的安装场景下，操作人员可以从侧面完成螺母的锁紧作业，不需要预留头部轴向的工具操作空间。建模过程中完整还原了螺纹副的啮合状态，没有采用简化的装饰螺纹线结构，螺杆部分的螺纹长度、螺母的螺纹啮合深度都符合常规紧固件的设计规范，螺杆伸出螺母的预留长度控制在2到3个螺距区间，既保证了足够的螺纹啮合圈数来提供可靠的锁紧力，也不会因为螺杆伸出过长造成材料浪费或者运动干涉。螺钉头部的内六角槽深度、六角螺母的倒角尺寸都按照通用紧固件的公差要求做了还原，在做整机结构的装配干涉检查时，

　　可以直接调用这套装配体验证安装空间是否充足，比如沉孔的深度是否足够容纳螺钉头部、螺母安装位的扳手空间是否满足操作要求、螺纹孔的底孔深度是否和螺杆旋入长度匹配，不需要设计人员再单独核对紧固件的外形尺寸参数。在实际选型应用中，这类M6规格的螺纹连接副常被用在仪器仪表的外壳固定、小型自动化设备的钣金件连接、工装夹具的定位块锁紧等场景，配合平垫圈、弹簧垫圈使用时，还可以提升连接的防松性能，在有振动的工况下也能保持稳定的锁紧力，建模时还原的真实螺纹结构，也能帮助刚接触结构设计的从业者直观理解螺纹连接的啮合原理，掌握不同紧固件的安装空间预留要求，避免在实际加工装配时出现螺钉过长顶到其他部件、螺母安装位空间不足无法拧扳手、沉孔过浅导致螺钉头突出等常见设计问题。
