多通道阵列式导流整流格栅结构设计

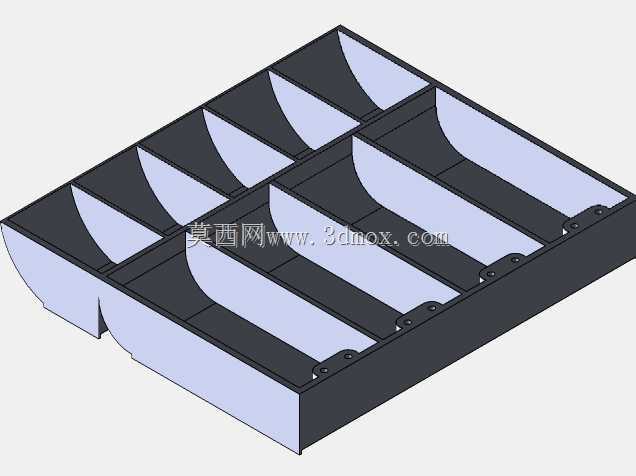

　　该结构为多通道阵列式导流整流格栅，主要应用于需要对气流进行规整导向的通风散热、风场调控场景，常见于工业机柜散热风道、大型设备进排风段、环境试验箱均风段等位置，核心作用是将进入风道的紊乱气流梳理为流向一致的平行流，降低风阻同时减少气流涡旋产生的振动与噪音，提升下游换热或通风组件的工作效率。从结构设计来看，整体采用模块化阵列布局，单组导流通道为弧形过渡曲面，区别于直板式导流片，弧形型线可引导气流平滑转向，避免直角结构带来的气流滞止区与局部压损，相邻导流片的间距经过等比例核算，可保证各通道通流截面一致，让整个格栅面的出风风速均匀度控制在合理区间，避免局部风速过高或过低的问题。安装边界方面，格栅整体为矩形框式承载结构，

　　边框预留了沉头安装孔位，孔位间距适配常规工业机柜的安装螺柱标准，安装时可直接通过螺栓固定在风道对接法兰面上，不需要额外设计转接支架，边框的折边高度可嵌入风道接口内部，配合密封胶条即可实现接缝处的密封，避免气流旁通。设计过程中优先考虑了钣金加工的工艺可行性，所有导流片与边框的连接位都预留了焊接定位缺口，可在工装夹具上快速完成定位组焊，减少焊接变形量，导流片的曲面弧度采用统一曲率参数，加工时可通过同一套折弯模具完成成型，不需要额外开模，降低加工成本。结构的受力层面，格栅背部设置了横向加强筋，筋条位置与导流片的安装点位对齐，可将导流片承受的气流载荷传递到边框结构上，避免长期受气流冲击出现导流片变形移位的问题，

　　保证长期使用后导流角度不发生偏移，维持整流效果稳定。在实际选型适配时，可根据风道的截面尺寸调整阵列的通道数量，单组模块的尺寸可灵活拼接，不需要重新设计整体结构，适配不同通风量的使用需求，弧形导流片的表面做了顺滑过渡处理，没有尖锐棱角，可减少气流流经时的摩擦阻力，同时降低积灰的概率，日常维护仅需表面吹扫即可完成清洁。
