方形轴流散热通风机结构设计

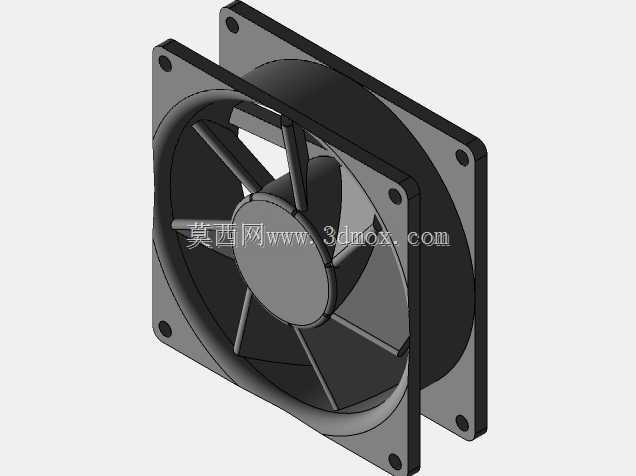

　　在工业电控柜、大功率伺服驱动舱、小型工控机箱、密闭设备舱等场景中，局部强制风冷是成本可控、可靠性突出的散热方案，这类方形轴流通风机正是适配这类场景的核心风冷部件。从结构设计来看，该风机采用标准方形安装法兰结构，法兰四角预留贯通安装孔，可直接通过螺栓固定在设备舱壁的预留开孔位，安装时无需额外定制转接支架，法兰与舱壁贴合面可加装密封泡棉，既能够避免安装间隙漏风影响散热效率，也可阻挡外界粉尘、溅液顺着安装缝隙进入设备内部。风机主体采用外转子驱动结构，将电机转子与叶轮轮毂集成设计，相比传统内转子轴流风机，整体轴向厚度更薄，能够适配安装纵深有限的紧凑设备舱，不会挤占舱内其他元器件的布线与安装空间。叶轮采用七片等距后倾式叶片设计，

　　叶片曲面经过气动优化，在额定转速下能够输出稳定的轴向气流，同时将叶片转动的气动噪音控制在较低区间，适配对运行噪音有要求的室内工控设备场景；叶片与外框之间预留均匀的转动间隙，既避免转动过程中出现剐蹭卡滞，也不会因间隙过大产生气流紊流损失风压。风机中部的电机固定支筋采用流线型截面设计，在支撑电机定子组件、保证整体结构强度的同时，尽可能降低支筋对出风气流的阻挡，减少气流经过支筋产生的涡流损耗，提升实际送风效率。外框采用一体注塑成型结构，法兰与风筒为整体结构，不存在拼接缝隙，长期运行不会出现结构松动变形，风筒内壁做光滑处理，降低气流沿筒壁流动的摩擦阻力。从安装边界来看，方形法兰的边长尺寸适配行业通用的安装开孔规格，

　　安装孔的孔位间距符合常规工控风机的安装标准，可直接替换同规格的老旧故障风机，无需重新在设备舱壁打孔调整；风机的进出风侧无突出结构，可根据散热风道设计需求选择吹风或抽风安装方式，适配不同的风道走向设计，比如在密闭电控柜场景中可采用下进风上出风的对流布局，在功率模块散热场景中可直接对准发热元器件安装，让气流直接带走元器件表面的积热。在实际选型应用中，这类风机可根据设备的发热量、舱内容积、允许的温升范围匹配对应转速的型号，建模过程中已完整还原安装孔位、风筒内径、叶片轮廓、电机轮毂尺寸等关键装配参数，可直接导入设备整体装配中做干涉检查，提前验证安装空间是否充足、风道是否存在遮挡，避免实际加工装配时出现尺寸不匹配的问题。
