倾斜式触控操作终端支架结构设计

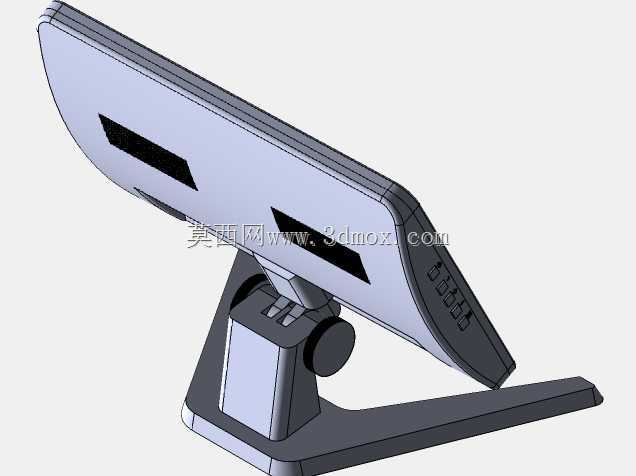

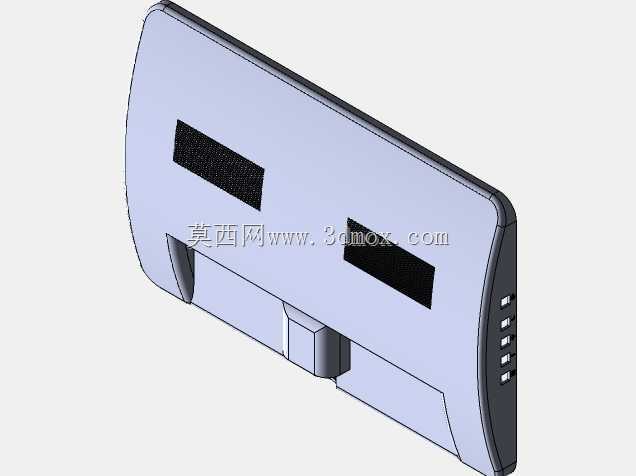

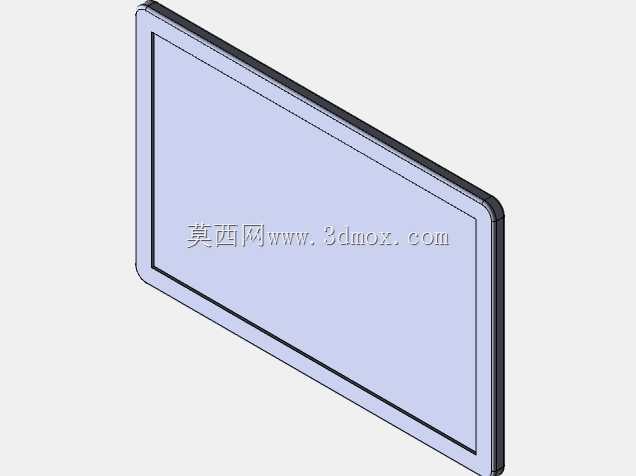

　　这套结构的核心定位是产线工位旁的人机交互载体，整体采用薄型面板加楔形底座的布局，面板背部预留了完整的主控板安装腔，正面覆盖区域可嵌入7到10英寸规格的触控显示屏，面板侧边预留的按键孔位可直接布置实体功能键、急停按钮与状态指示灯，满足现场操作人员戴手套快速触发指令的需求。俯仰调节关节设在面板背部与立柱衔接处，采用单侧圆轴锁紧结构，松开侧方旋钮后面板可在15度到75度区间内任意悬停，适配站姿、坐姿不同操作高度的视线角度，避免长期操作产生的颈部疲劳。底座采用前伸式楔形支撑结构，整体重心落在底座投影范围内，无需额外打孔固定即可直接放置在工作台面，底座前端延伸出的平直边可贴合工位台边缘，防止设备受外力拖拽时滑落；若现场有防倾倒要求，

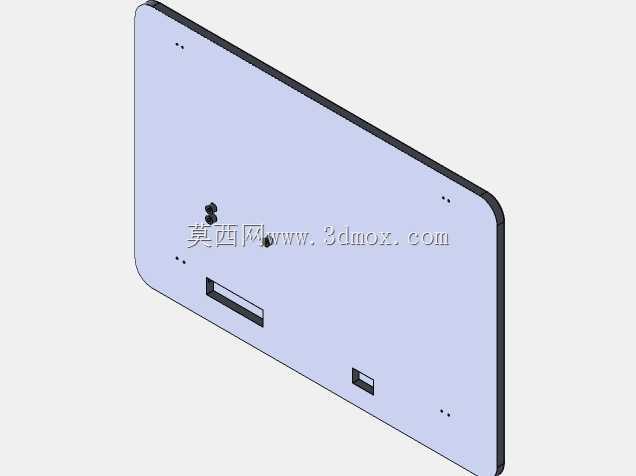

　　底座预留的四个沉孔也可配合螺栓直接锁附在台面或悬臂支架上。结构设计阶段优先考虑了装配与维护效率，面板前后壳采用卡扣加周向螺丝的固定方式，背部预留的大面积开口可直接拆装屏幕与主控板，无需拆解整个支架即可完成接线与元器件更换；走线从面板背部经中空立柱直接通入底座内部，外露线缆全部隐藏在结构腔内，避免车间内的油污、粉尘侵蚀接线端子，也防止工位周转过程中线缆被拉扯脱落。从安装边界来看，整体占地宽度控制在280毫米以内，深度不超过220毫米，不会占用过多工位操作空间；面板最薄处仅12毫米，边缘做了大圆角过渡，无尖锐凸起，符合车间设备的安全设计规范。这类结构可直接适配生产设备参数设置、检测工位数据录入、仓储物流点货扫码等多种场景，支架的刚性经过加强处理，触控按压时不会出现明显晃动感，关节处的阻尼件经过反复调试，既能保证角度调节顺畅，又能在长期使用后不出现松动下垂的问题。
