80毫米方形轴流散热通风机结构设计

　　这款轴流通风机采用80×80毫米的方形外框安装边界，属于紧凑型空气驱动部件，主要面向电子机柜、工控机箱、电源模块、小型设备舱以及桌面计算设备的强制风冷场景。在实际工程应用中，这类风机通常嵌入设备侧壁或散热翅片通道内，通过持续建立定向气流，将功率器件、电路板及密闭空间内积聚的热量带走，从而保证电子元件工作在允许的温度区间内。

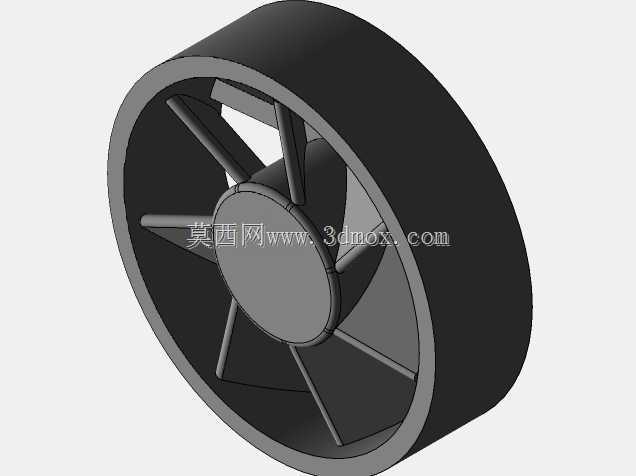

　　从结构组成来看，模型完整呈现了外筒、中心轮毂、支撑筋条以及多片轴流叶片。外筒构成气流的主要通道，其内壁与叶尖之间保留合理间隙，既避免运转干涉，又能限制回流损失。中心轮毂用于容纳电机并固定叶片，轮毂外形做了收敛过渡处理，可降低入口处的气流扰动。连接轮毂与外筒的支撑筋呈放射状布置，在承担电机固定载荷的同时，对出风气流具有一定整流作用。叶片沿轮毂周向均匀分布，翼型截面与安装角度经过匹配，使空气在轴向获得稳定推力。

　　设计思路上，80毫米见方的安装尺寸决定了整机必须在有限空间内平衡风量、风压与噪声。方形外缘便于贴板安装和螺丝固定，圆筒形风道则有利于气流顺畅通过；这种外方内圆的组合在小型散热风机中十分常见。建模时需要重点控制叶片与风筒的同轴度、支撑筋的对称度，以及轮毂内部用于容纳电机的腔体边界。若用于后续装配，还应在四角预留安装孔位，并核对风机厚度方向与机箱内部走线、散热器高度之间的干涉关系。

　　在选型与结构校核阶段，工程师通常会把该模型放入整机风道布局中，检查进风侧是否存在遮挡、出风侧是否紧贴高阻力元件。风机靠近滤网或密集翅片时，实际风量会随系统阻力上升而下降，因此叶片数量、轮毂直径和筒身长度都会影响工作点。该模型以简洁实体方式表达了风机的关键外形与内部流道关系，适合用于设备布局评审、安装空间确认、散热方案演示以及风冷系统的三维装配干涉检查。对于需要进一步细化的工程场景，可在此基础上补充电机、轴承、接线、减振垫和固定孔等细节，使其直接服务于样机开发与结构验证。
