多凸台长条型安装基座结构

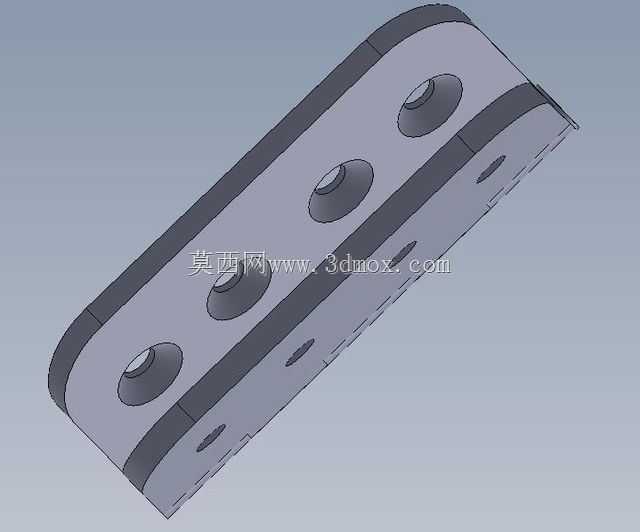

　　该长条型安装基座在自动化输送线、小型工位料架以及桌面型工装夹具的搭建场景中十分常见，多数时候它并不直接作为承重主件，而是承担传感器、小型阻挡机构或者导向压块的安装承载功能。从结构上看，基座整体采用长条形板式布局，沿长度方向等距布置了四个带沉孔的圆形凸台，这类凸台的核心作用是给紧固件提供下沉容纳空间，避免螺栓头部突出基座表面，干涉上方待安装工件或者移动部件的运行轨迹。基座两侧边缘做了连续的加厚包边处理，这种设计并非单纯为了造型，而是在不显著增加整体板材厚度的前提下，提升长条构件的抗弯截面模量，降低基座在单侧受力或者长期受交变载荷时出现中部挠曲变形的概率。

　　在实际安装边界上，基座底面为完整平面，可直接贴合铝型材台面或者钢板安装面，无需额外加工定位止口；凸台中心的预留孔可根据实际选型适配内六角圆柱头螺钉，也可在后期扩孔后加装定位销，实现更高精度的位置固定。基座侧面分布的多个小型通孔，可用于穿设传感器信号线或者安装侧向的限位顶丝，在紧凑工位中能够减少额外的走线支架，压缩整体机构的占用空间。

　　设计这类基座时，首先要确认的是安装点位的中心距是否匹配现场已有的型材槽孔间距，避免出现孔位错位无法装配的问题；其次要核算凸台的沉孔深度，既要保证螺栓头部完全沉入，又不能因沉孔过深削弱凸台根部的结构强度，长期受振动工况下凸台根部容易出现应力集中开裂。基座两端的圆弧过渡处理，一方面是去除锐边避免装配划伤，另一方面也能减少应力在边角位置的集中，对于需要频繁拆装调整的试验工装来说，这种细节处理能有效延长构件的复用寿命。

　　在三维建模过程中，这类零件优先采用草图驱动的阵列方式完成凸台与孔位的布局，后续修改安装孔距时只需调整阵列间距参数，无需逐个重绘特征，能大幅提升工装改型的效率。基座的厚度选择需要结合实际跨距判断，当两个支撑点间距超过三百毫米时，可在背面追加加强筋特征，或者选用更高强度的铝合金、碳钢材质进行加工，避免基座自重加上上部负载后出现下凹，影响上部检测元件的检测精度或者导向件的直线度。
