紧凑型轴流散热小风扇结构设计

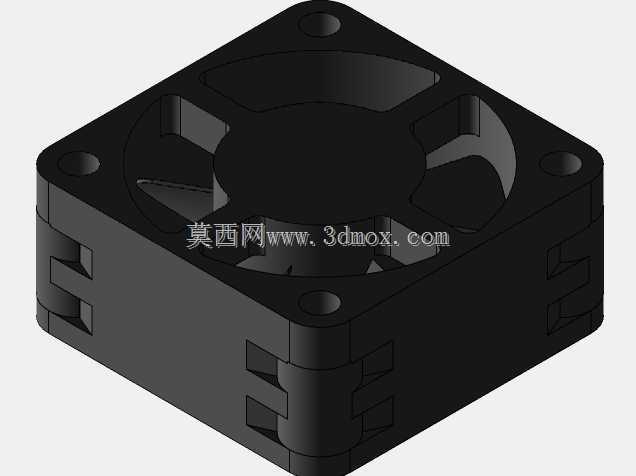

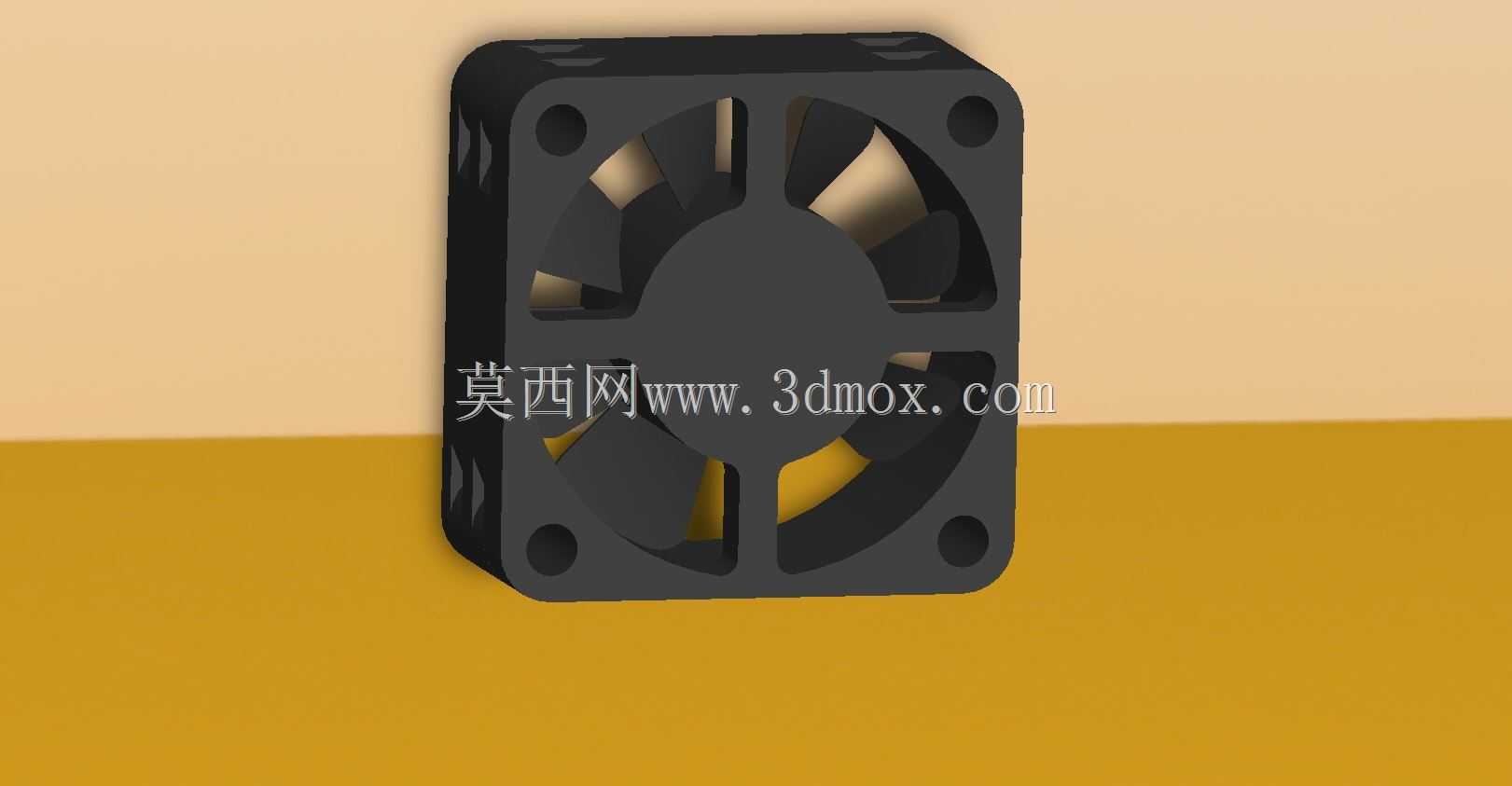

　　这类小尺寸轴流风扇常见于嵌入式控制板、迷你主机、路由设备、小型电源模块、3D打印机控制盒以及工业传感器壳体内部，核心作用是在受限空间内建立定向气流，把PCB板、功率器件、芯片散热片周边积聚的热量带走。相比被动散热片，它能在低风速下持续扰动腔体内空气，避免局部热堆积；相比大尺寸风机，它更适合安装孔距紧凑、内部高度有限的设备。从结构上看，外框采用方形四角带安装孔的形式，这种布局便于直接锁附在机箱侧板、散热鳍片或支架上，安装边界清晰，工程师在堆叠电路板、接线端子和外壳筋位时更容易预留空间。框体中间设置轮毂支撑，扇叶从轮毂向外延伸并与外框内壁保持均匀间隙，间隙控制需要兼顾气动效率与零件成型公差：间隙过大容易产生回流损失，

　　过小则可能在塑胶件翘曲、装配偏移时出现擦框。扇叶数量与叶型经过匹配，目标是在较低转速下获得稳定风量，同时把风切噪声控制在可接受范围。设计时通常先确定安装孔距、外框厚度和轴心高度，再反向约束电机仓尺寸。轮毂内部需要容纳轴承、磁环、定子PCB与扣位结构，因此轮毂直径不能一味缩小；外框四角的安装孔周边要做局部加厚，以承受螺丝锁附时的压力，避免柱位开裂。框体侧面与四角还可布置加强筋，既提升整体刚性，也减少注塑后的收缩变形。走线槽、端子避让区和马达固定位需要在三维模型中同步检查，防止装配时与扇叶旋转区域干涉。实际选型中，这类风扇并不追求极限风压，而是关注厚度方向占用、安装孔兼容性、供电电压以及与设备风道的匹配。若用于密闭壳体，

　　通常要配合进出风孔形成贯通流路；若用于散热片表面，则要让扇叶投影尽量覆盖鳍片区域，提高换热均匀性。建模阶段把外框、扇叶、轮毂和安装特征作为独立结构处理，有利于后续调整叶角、壁厚和螺丝孔规格，也方便做干涉检查与运动包络验证。
