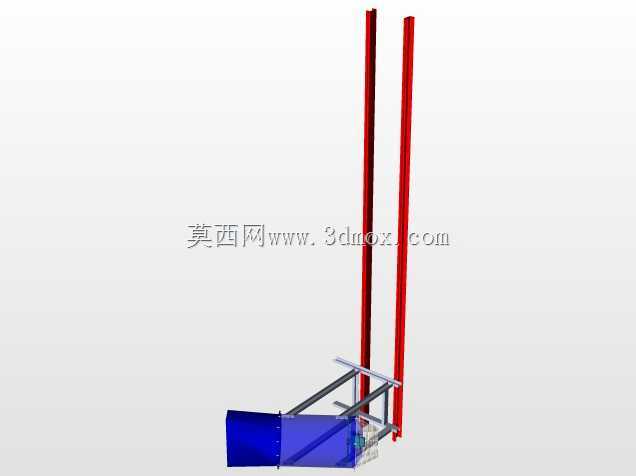

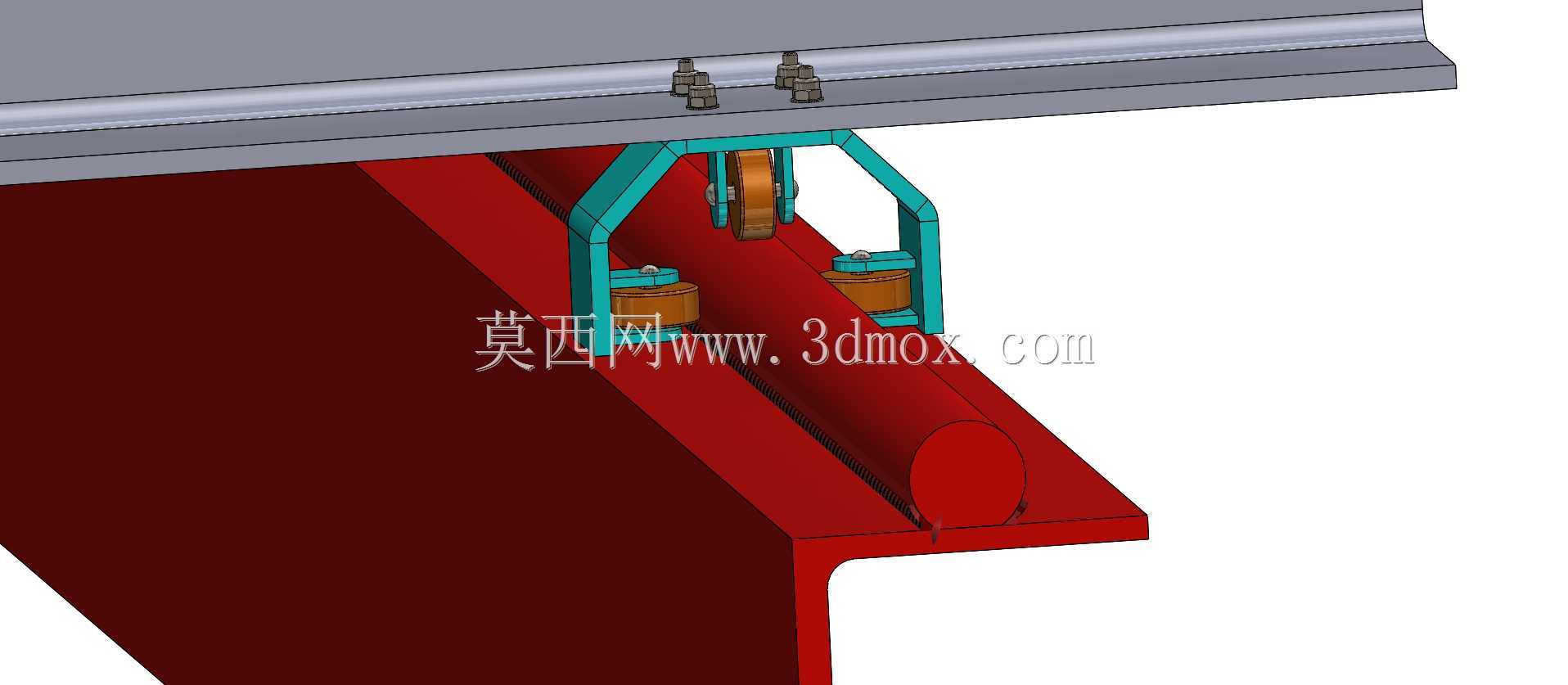

带导流罩支架式轴流通风冷却装置

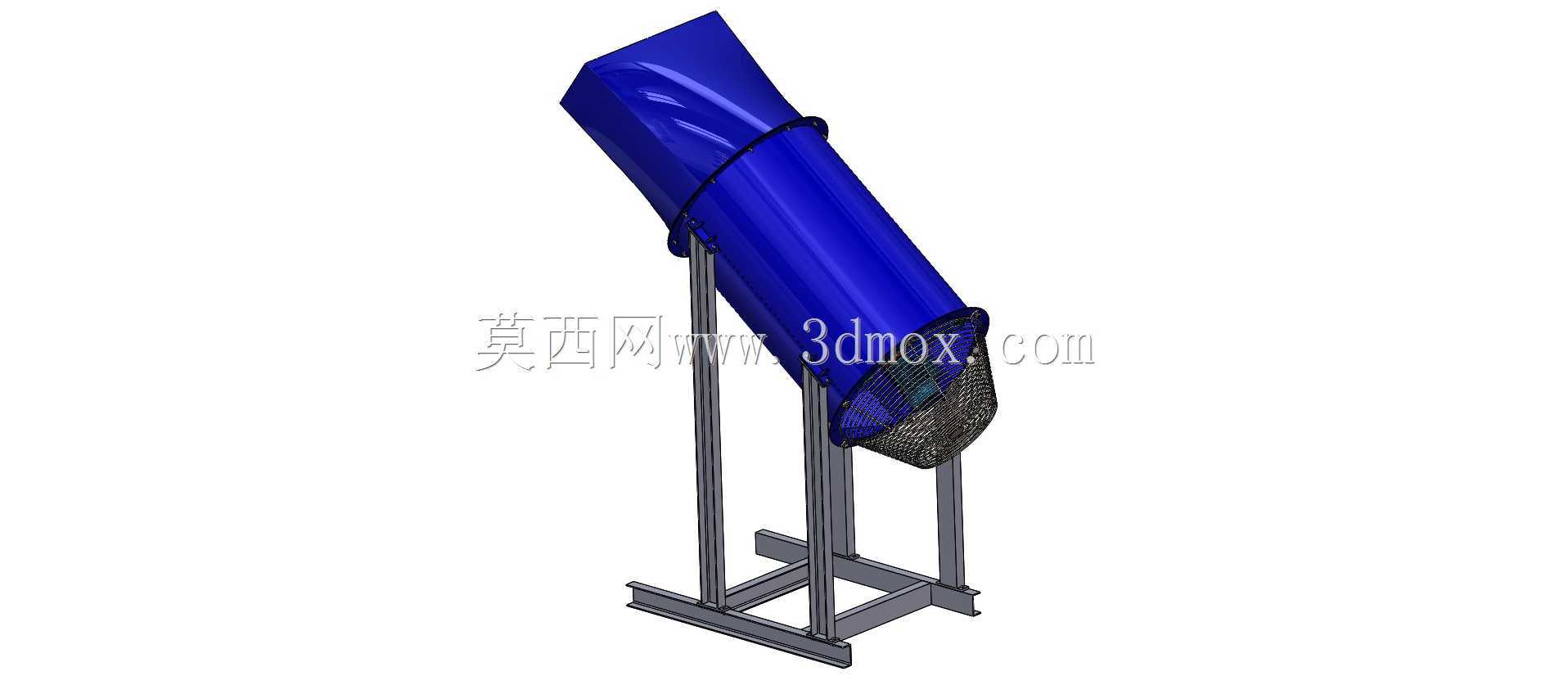

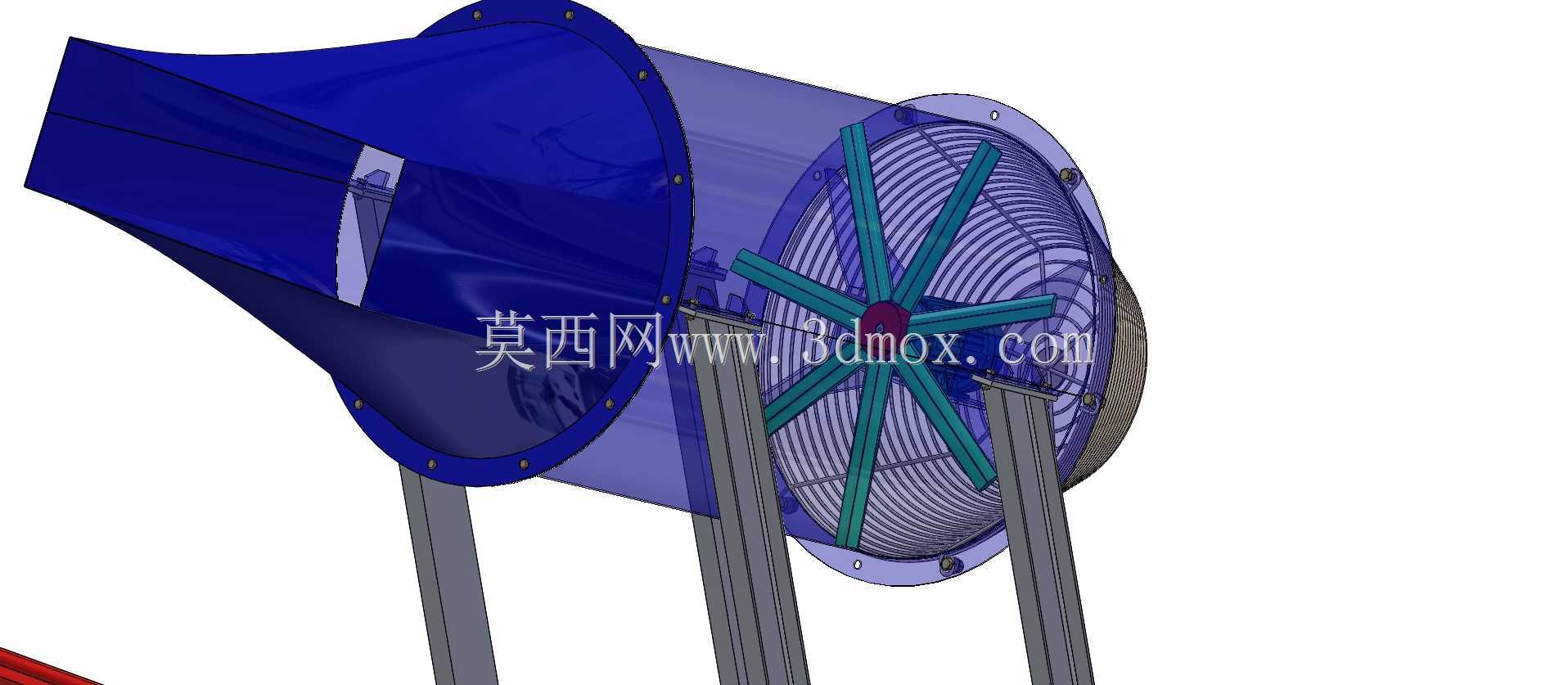

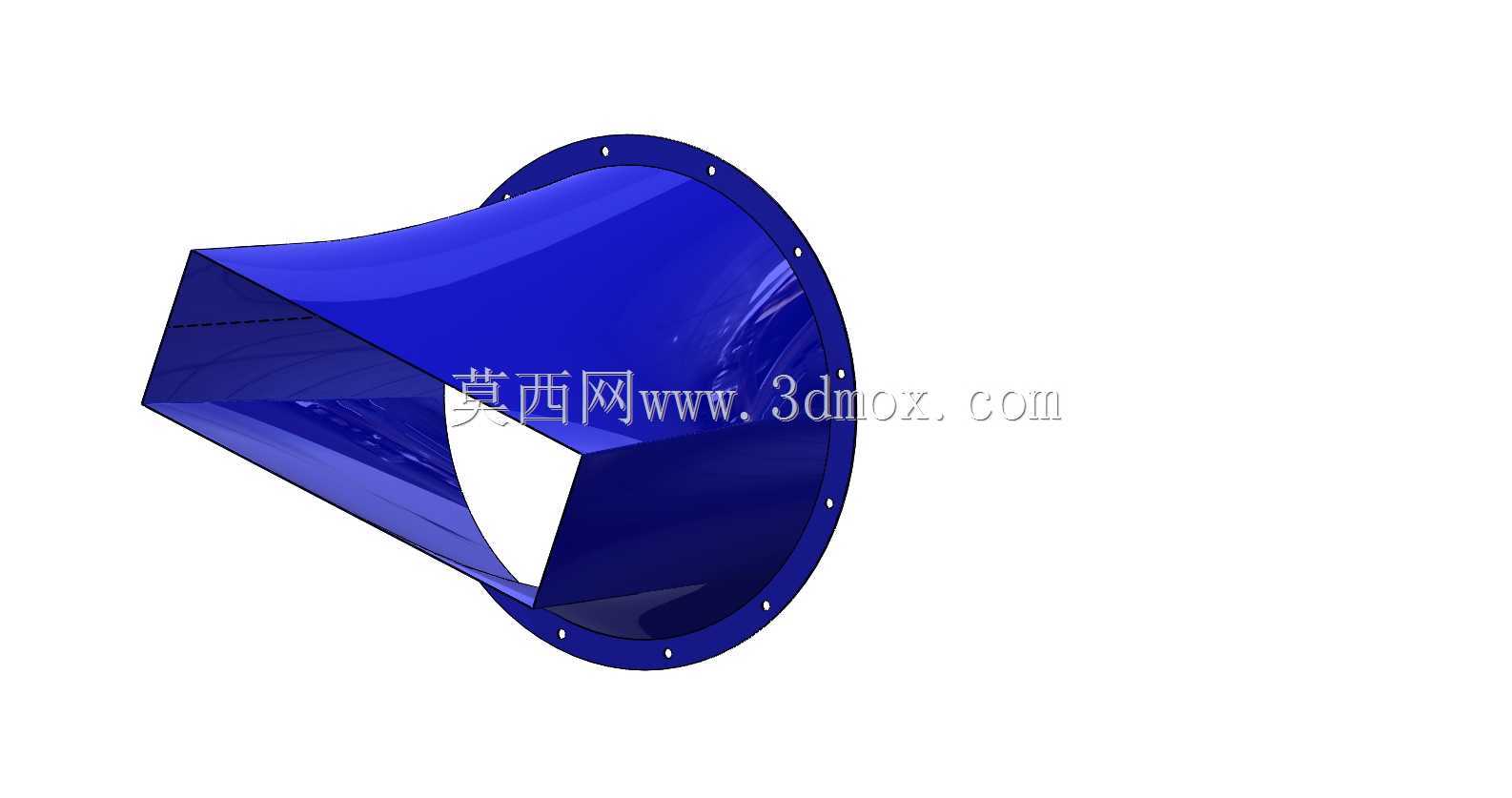

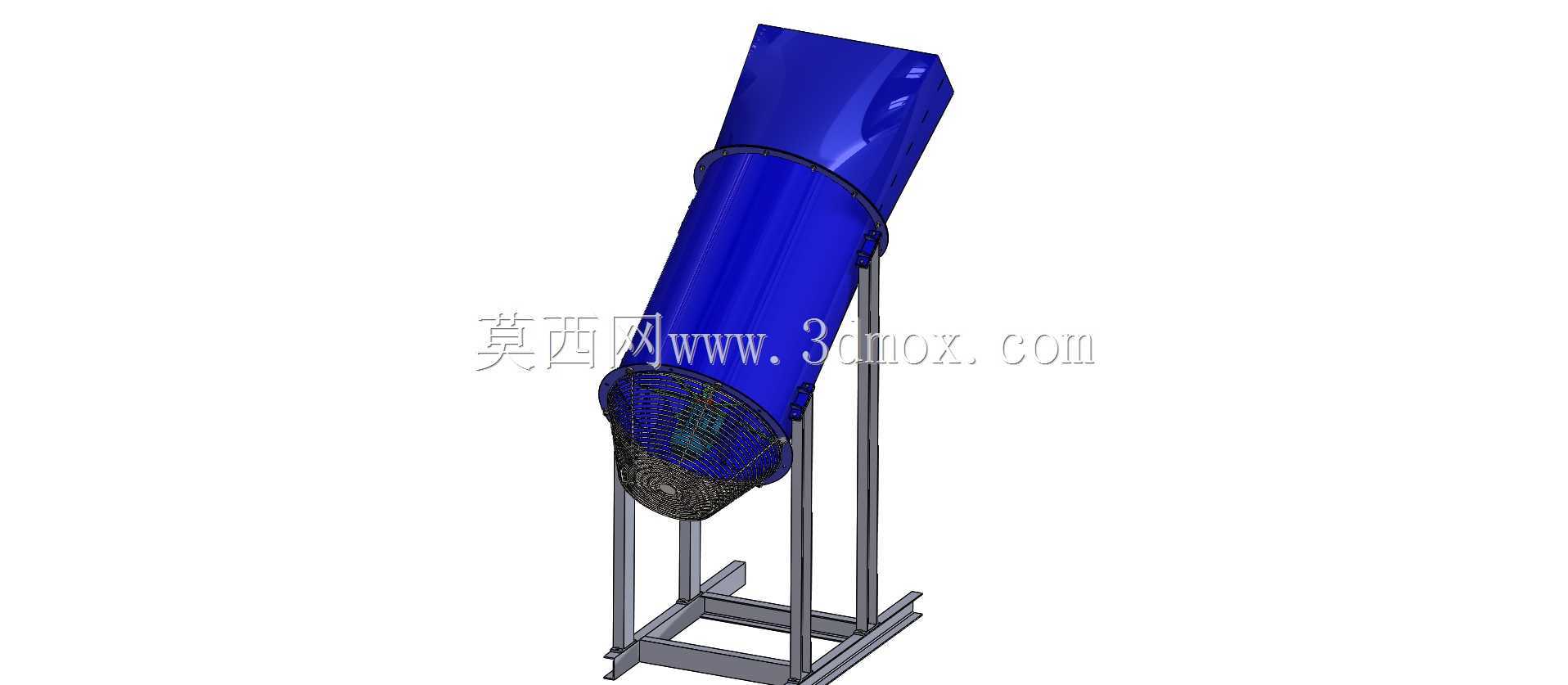

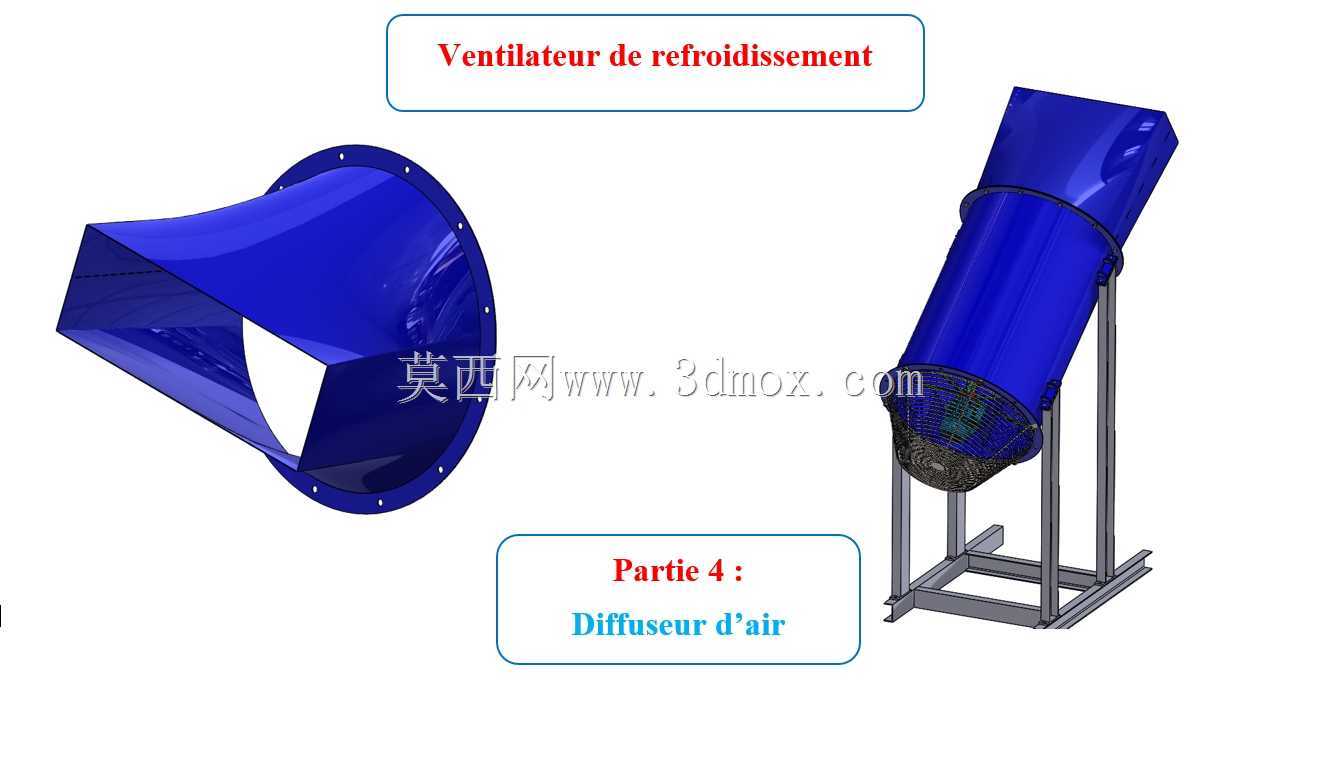

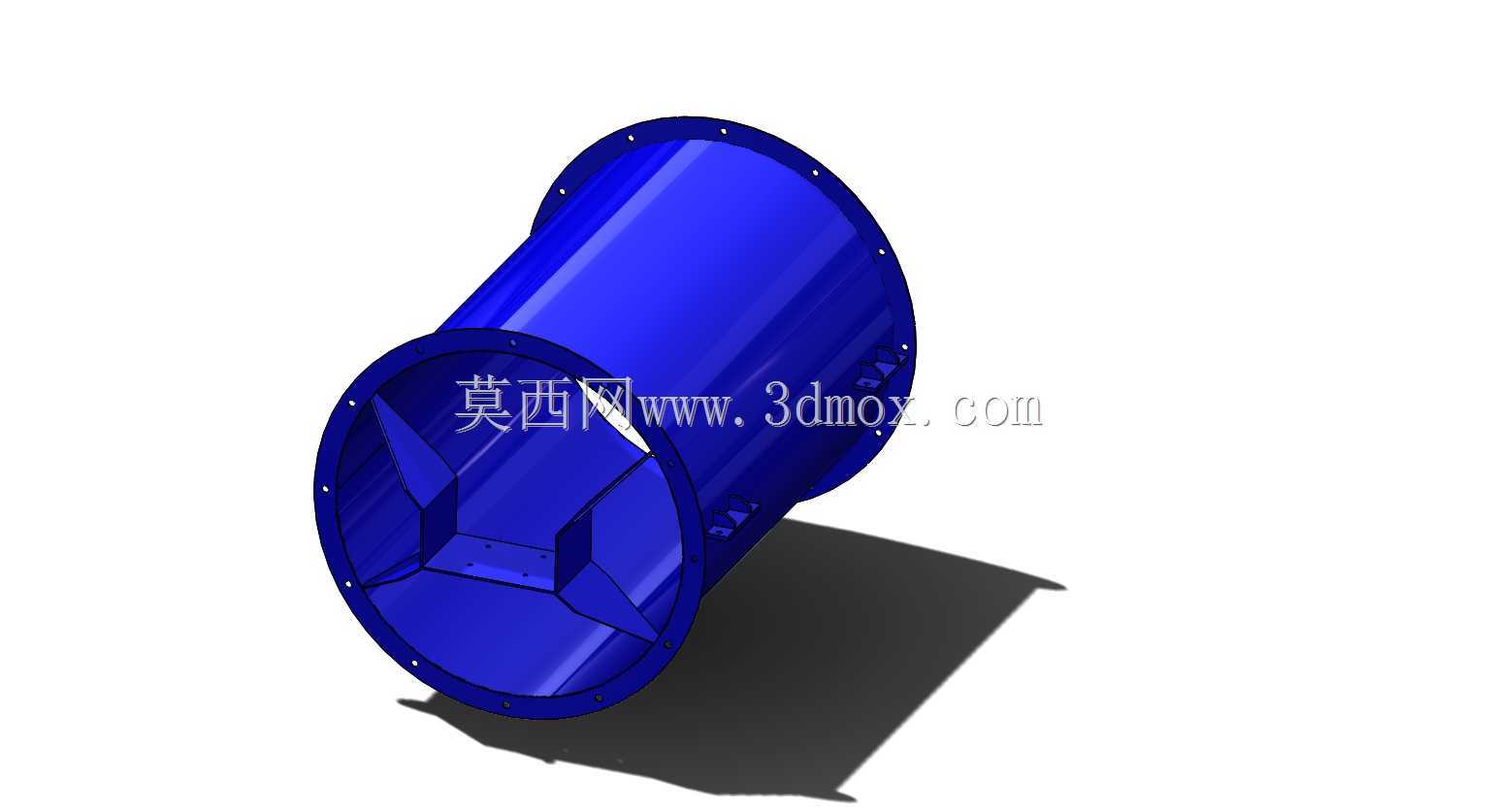

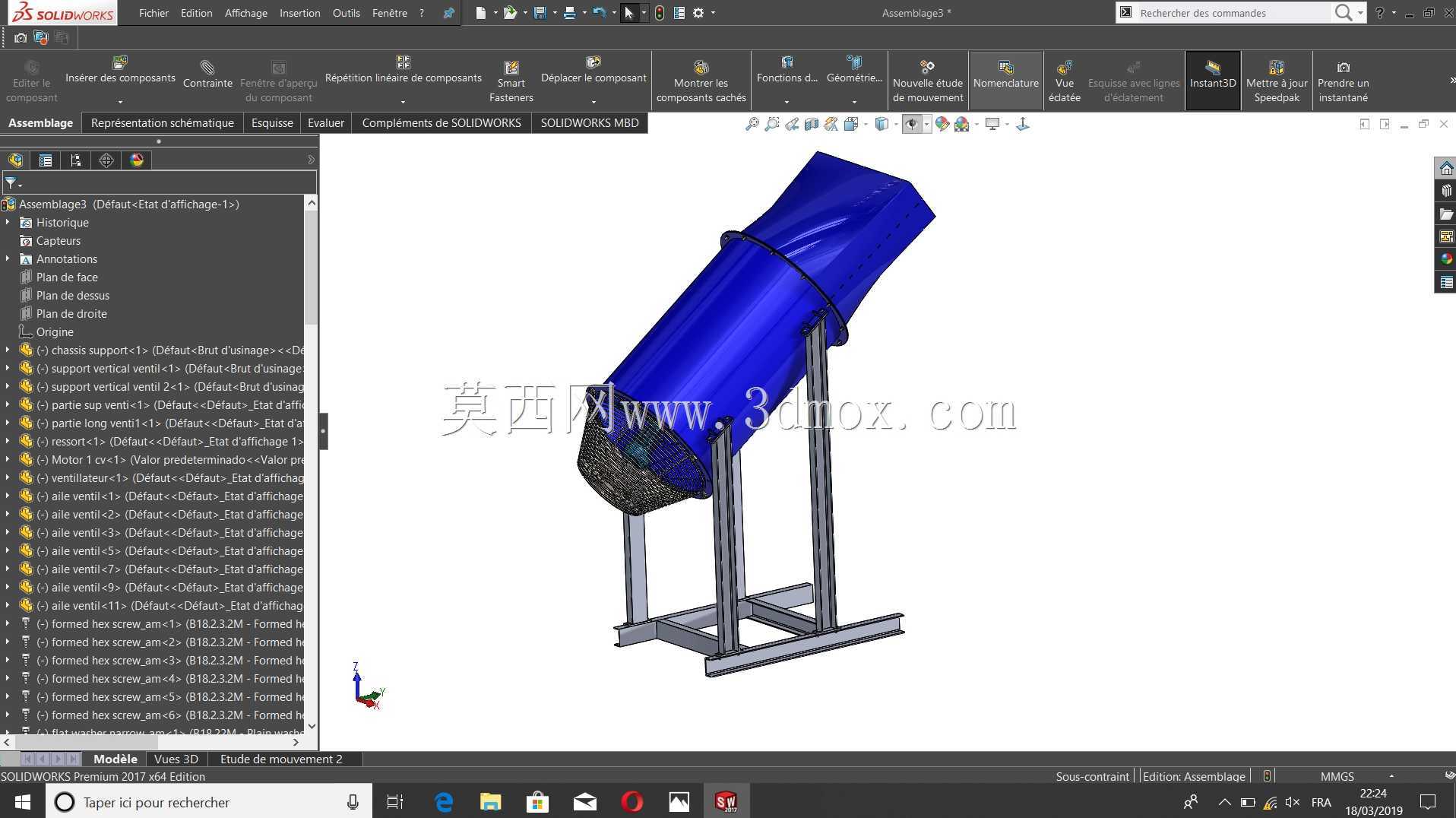

　　该装置核心功能是通过强制空气对流实现指定区域的通风冷却，在工业场景中可配套大型电控柜、小型工艺设备的局部散热，也可作为狭长作业空间的临时通风置换组件，适配多尘、常温的常规工业环境，进风侧带防护网结构可阻挡大尺寸杂物进入风叶流道，避免运行过程中出现卡滞、叶片打损的故障。从结构设计逻辑来看，整体采用直筒段加渐缩导流罩的组合流道设计，直筒段作为风叶的安装腔体，内壁与风叶叶尖预留均匀的安全间隙，既避免运转干涉，又能减少叶尖漏风损失；出口侧的渐缩导流罩采用平滑曲面过渡，可将轴流风叶输出的旋流逐步整理为定向直流，缩小出风扩散角，提升目标冷却区域的有效风速，相比无导流罩的普通轴流风机，同功率下定向送风距离可提升两成以上。

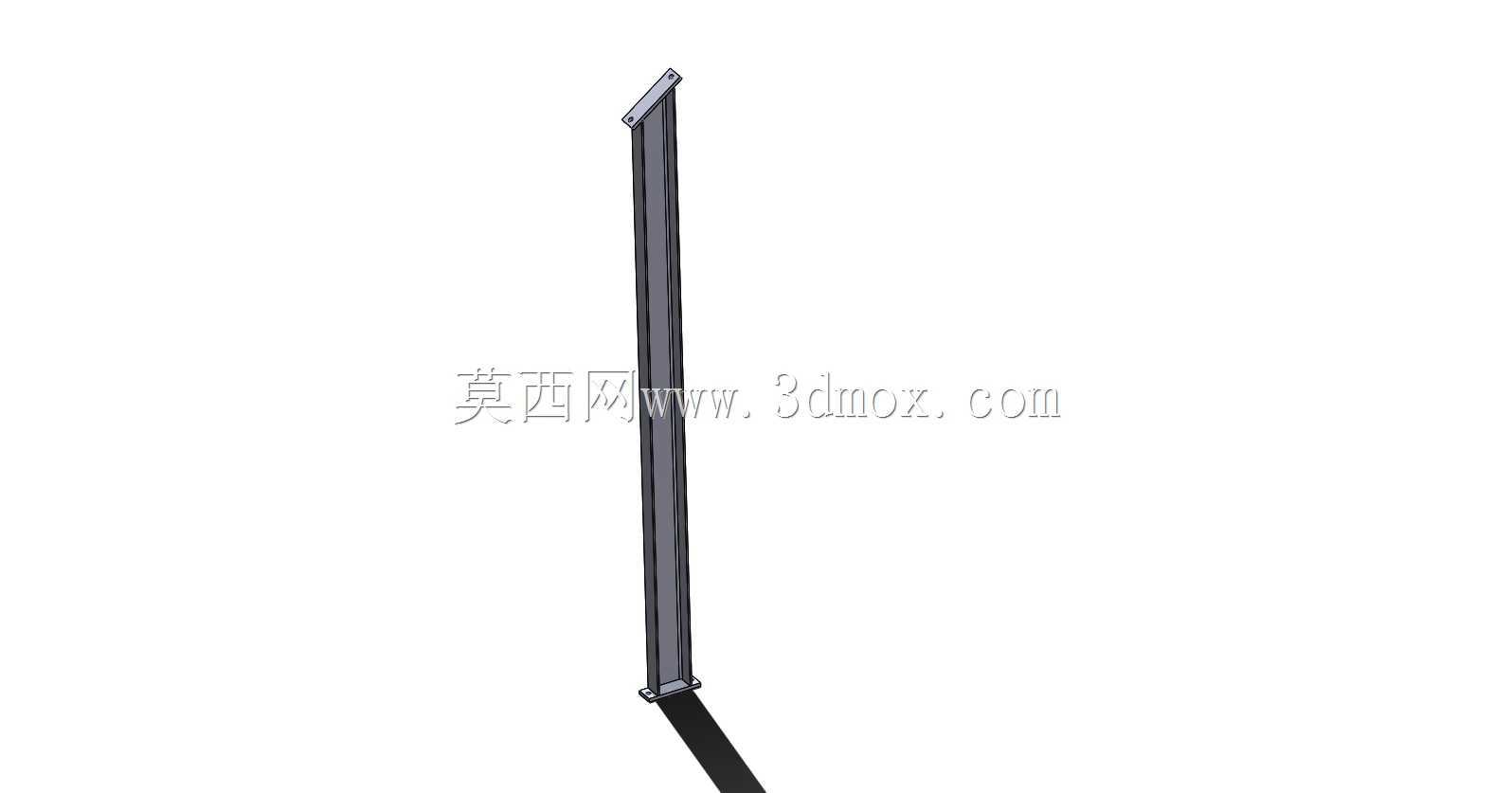

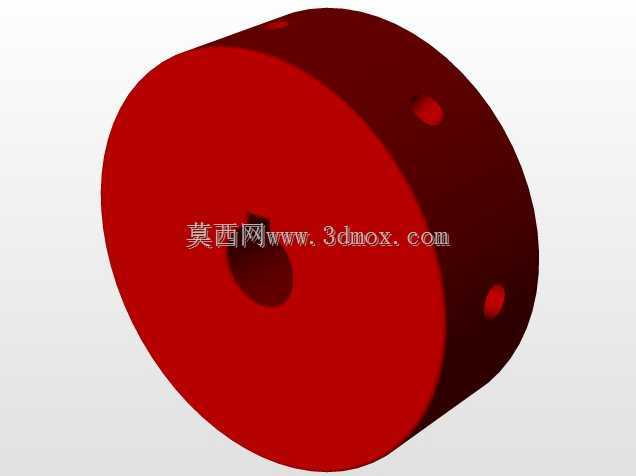

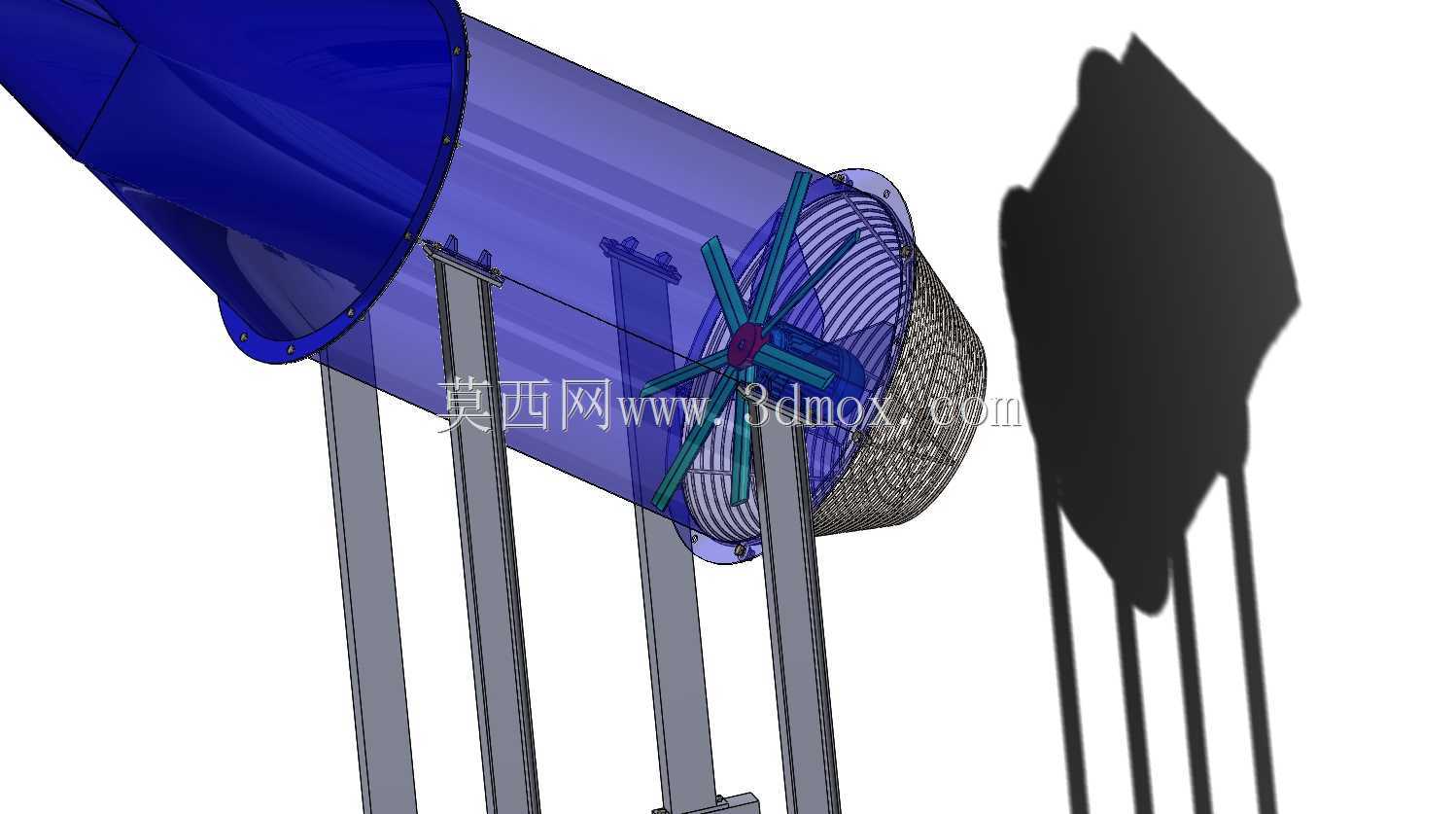

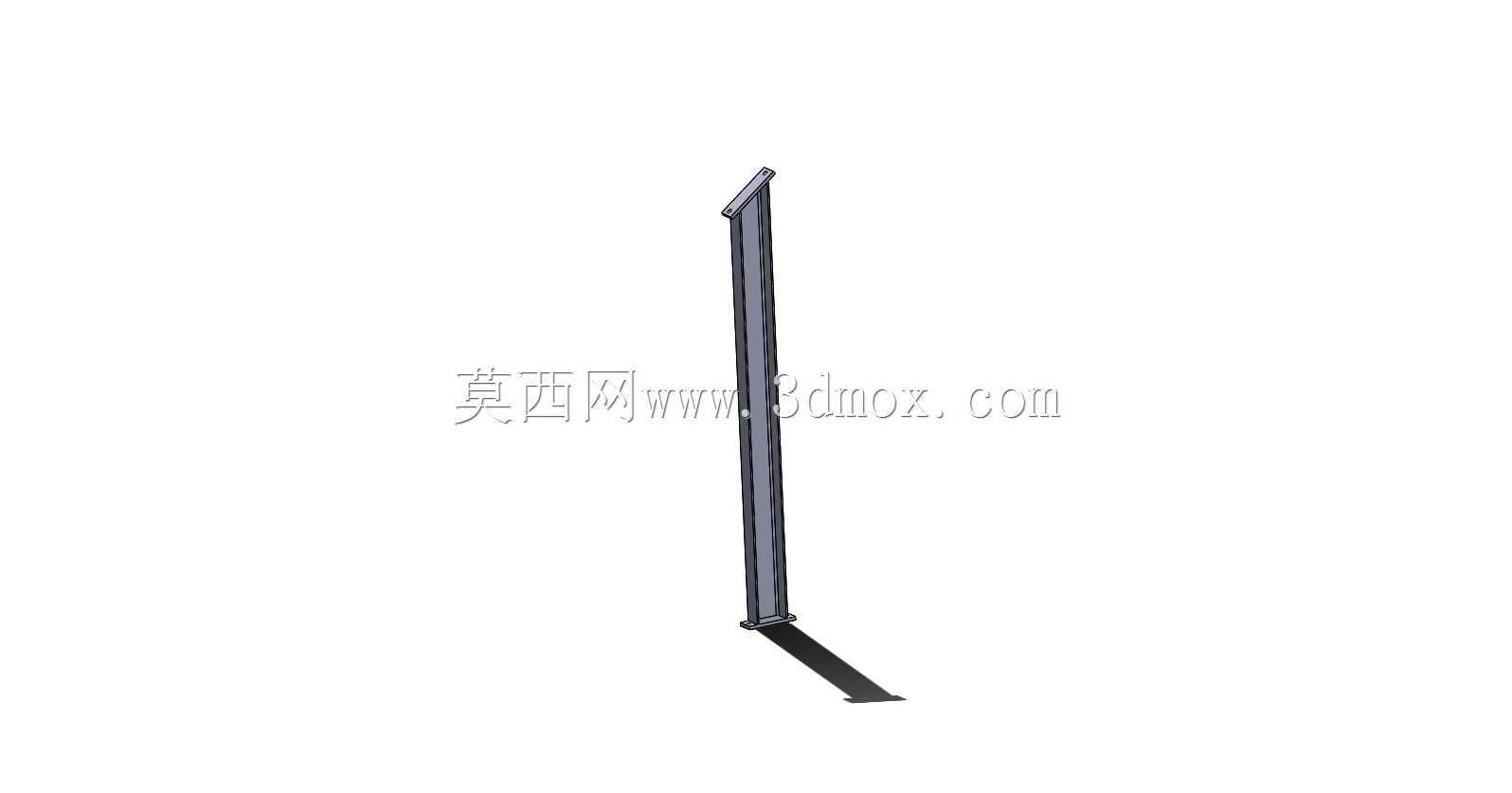

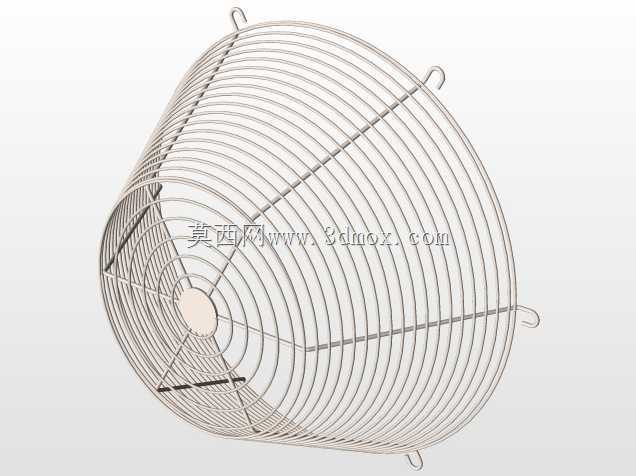

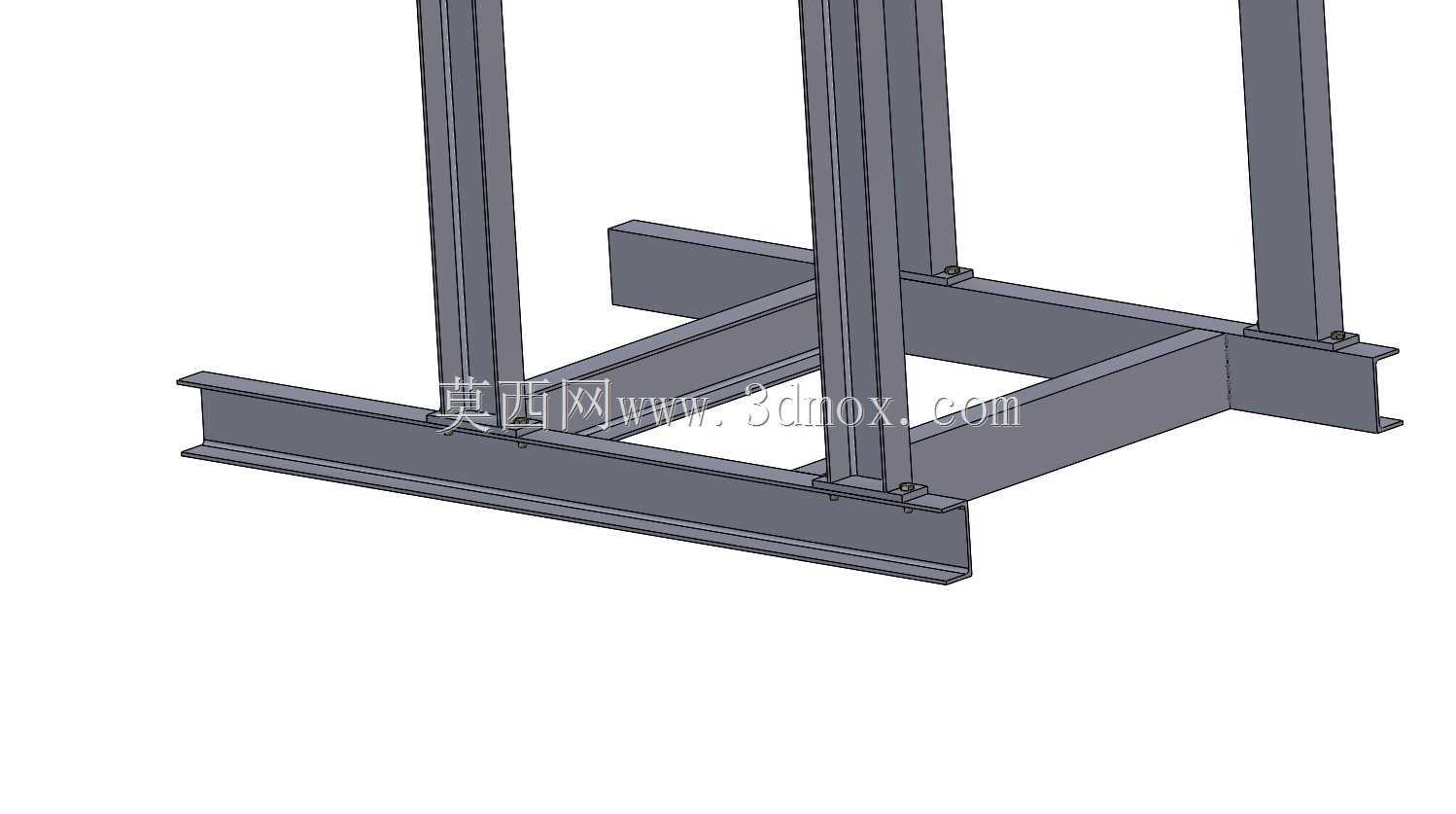

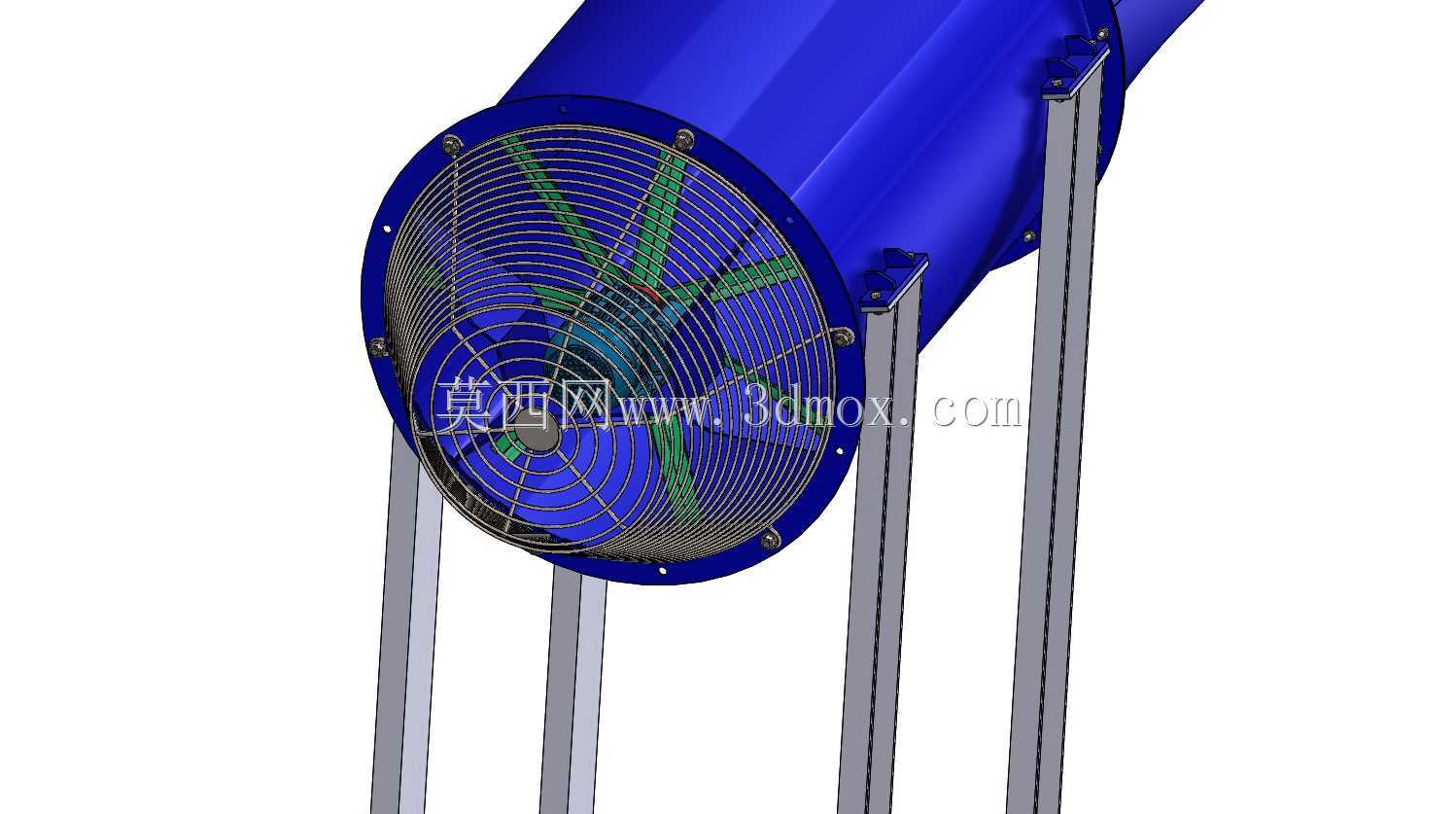

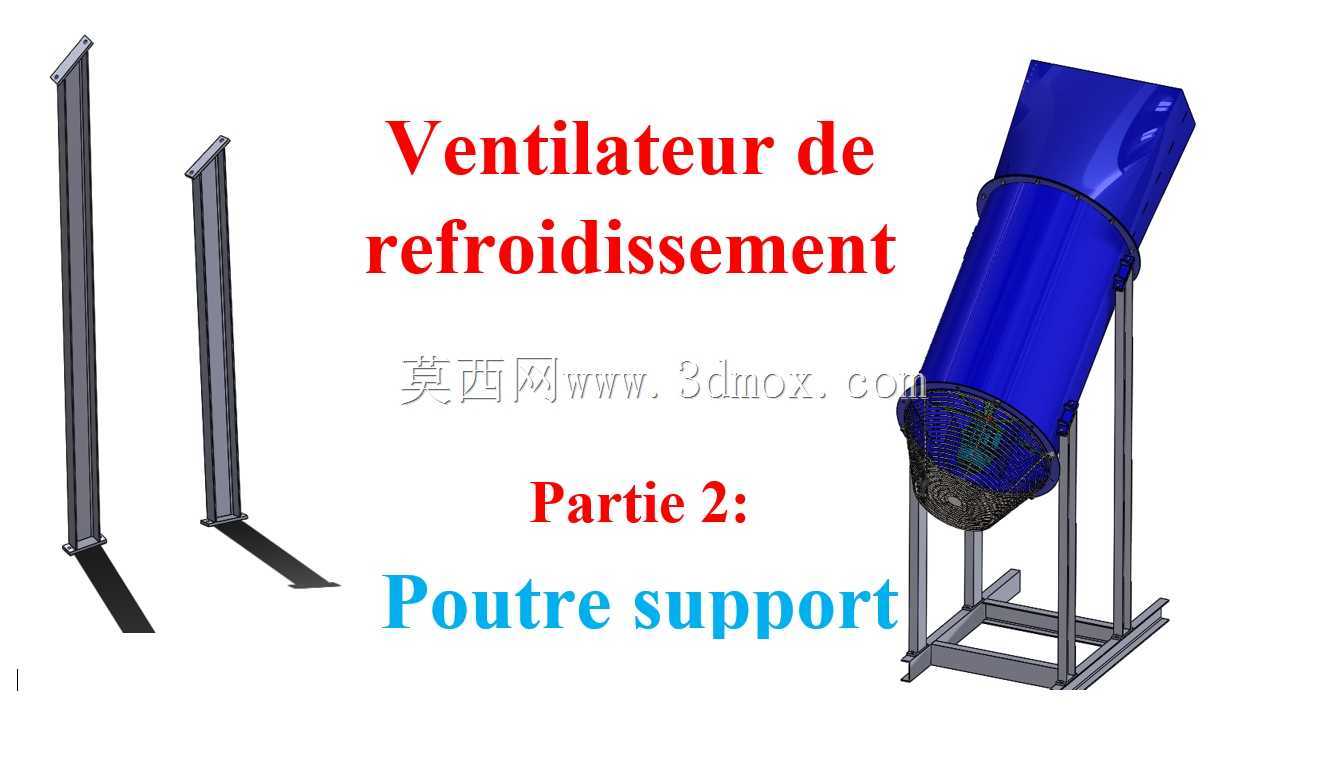

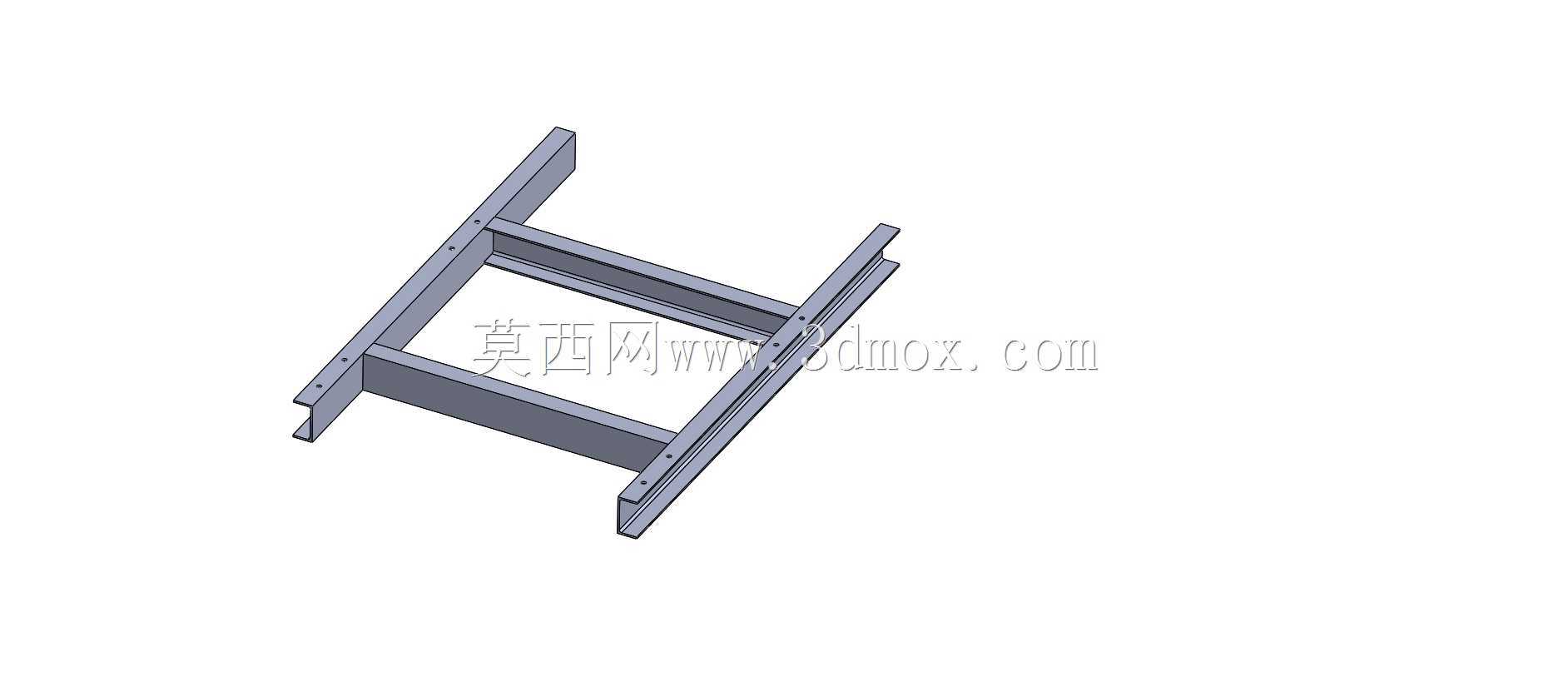

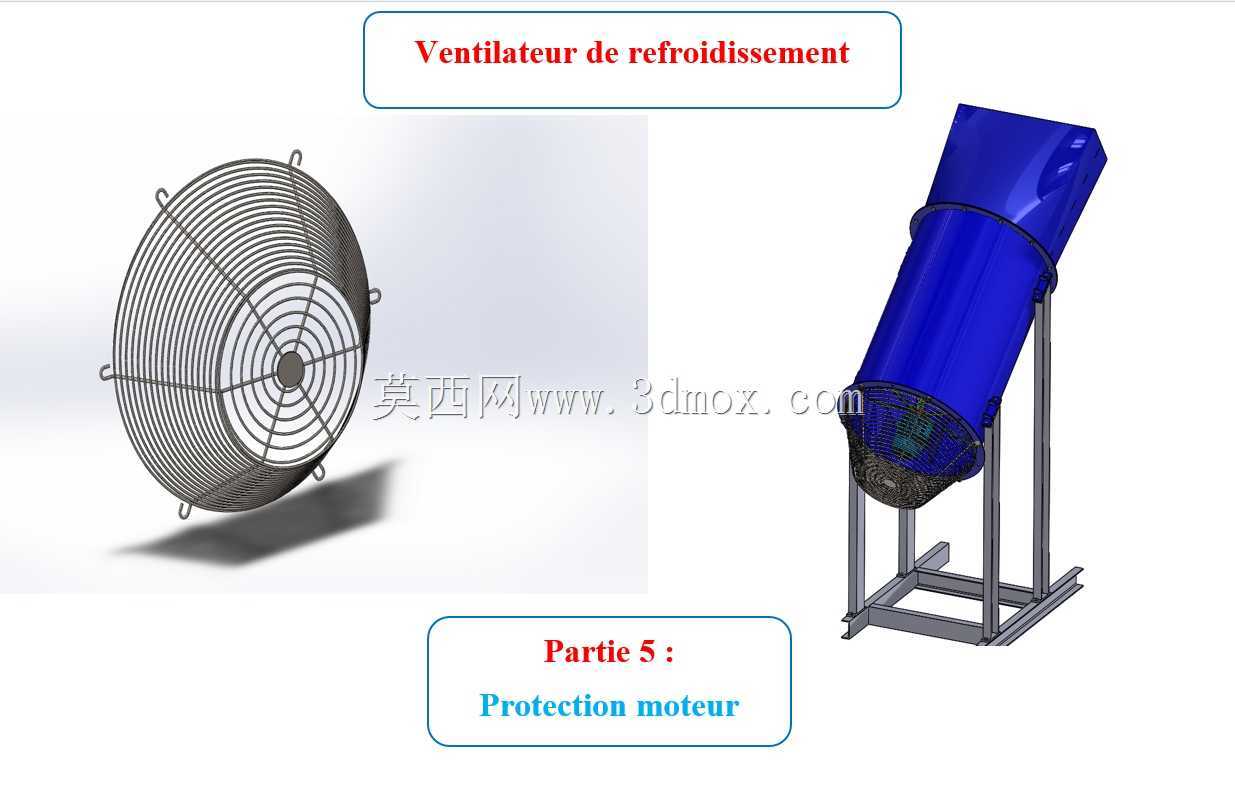

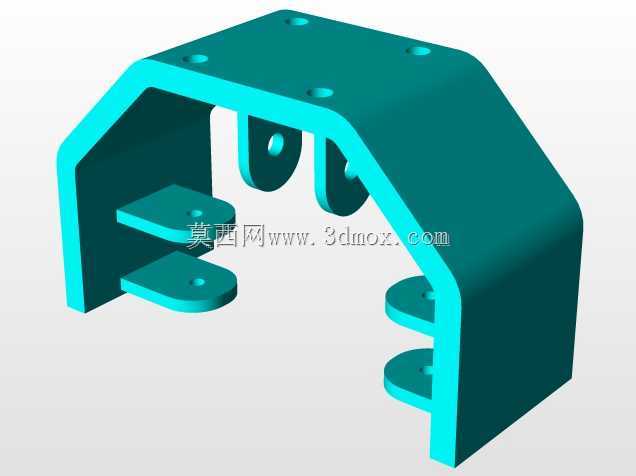

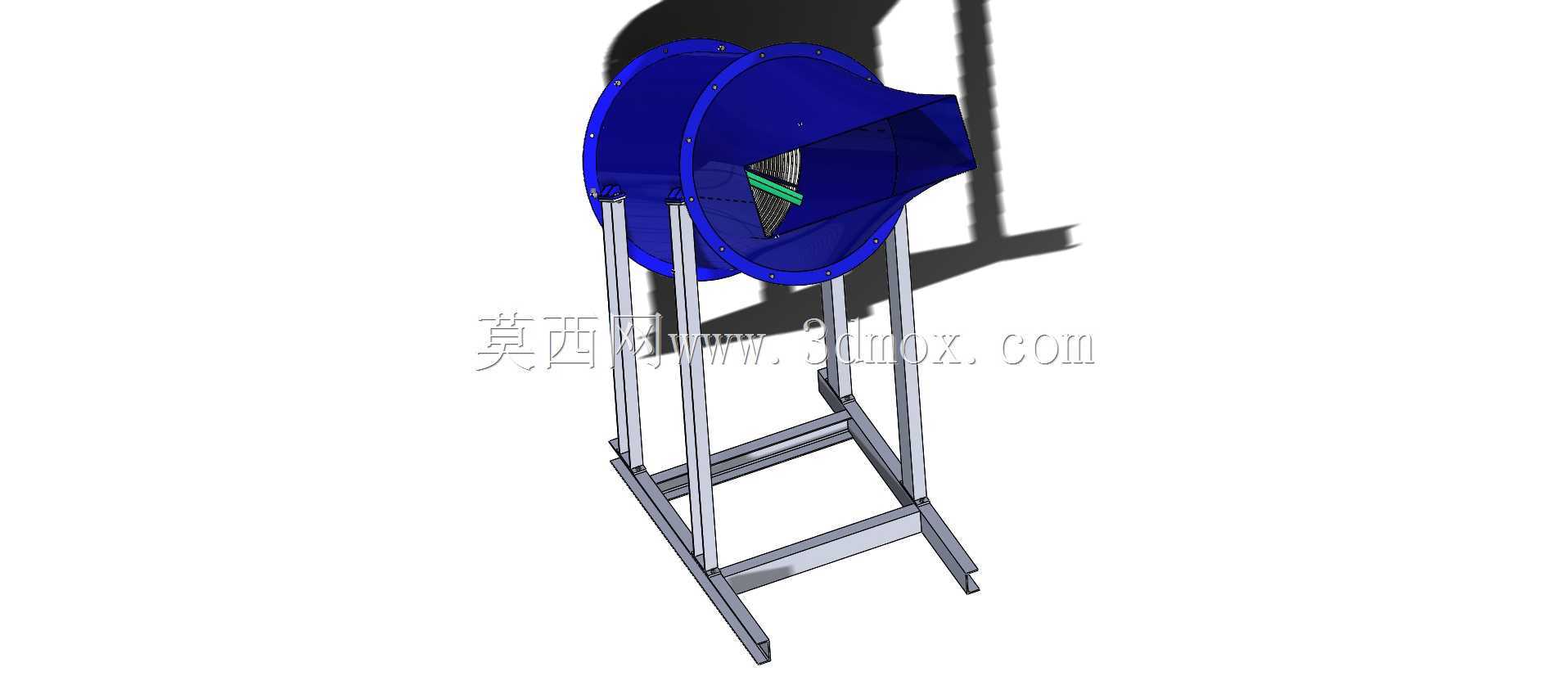

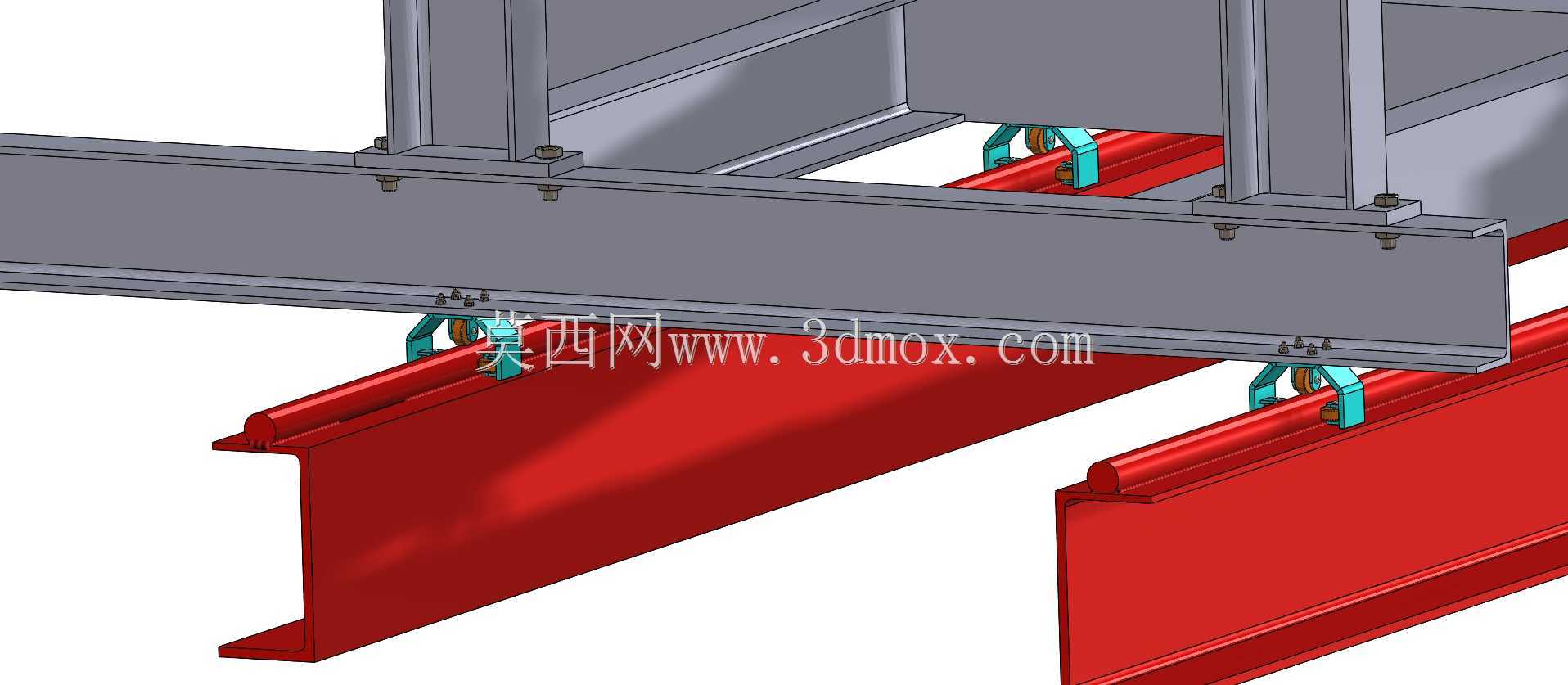

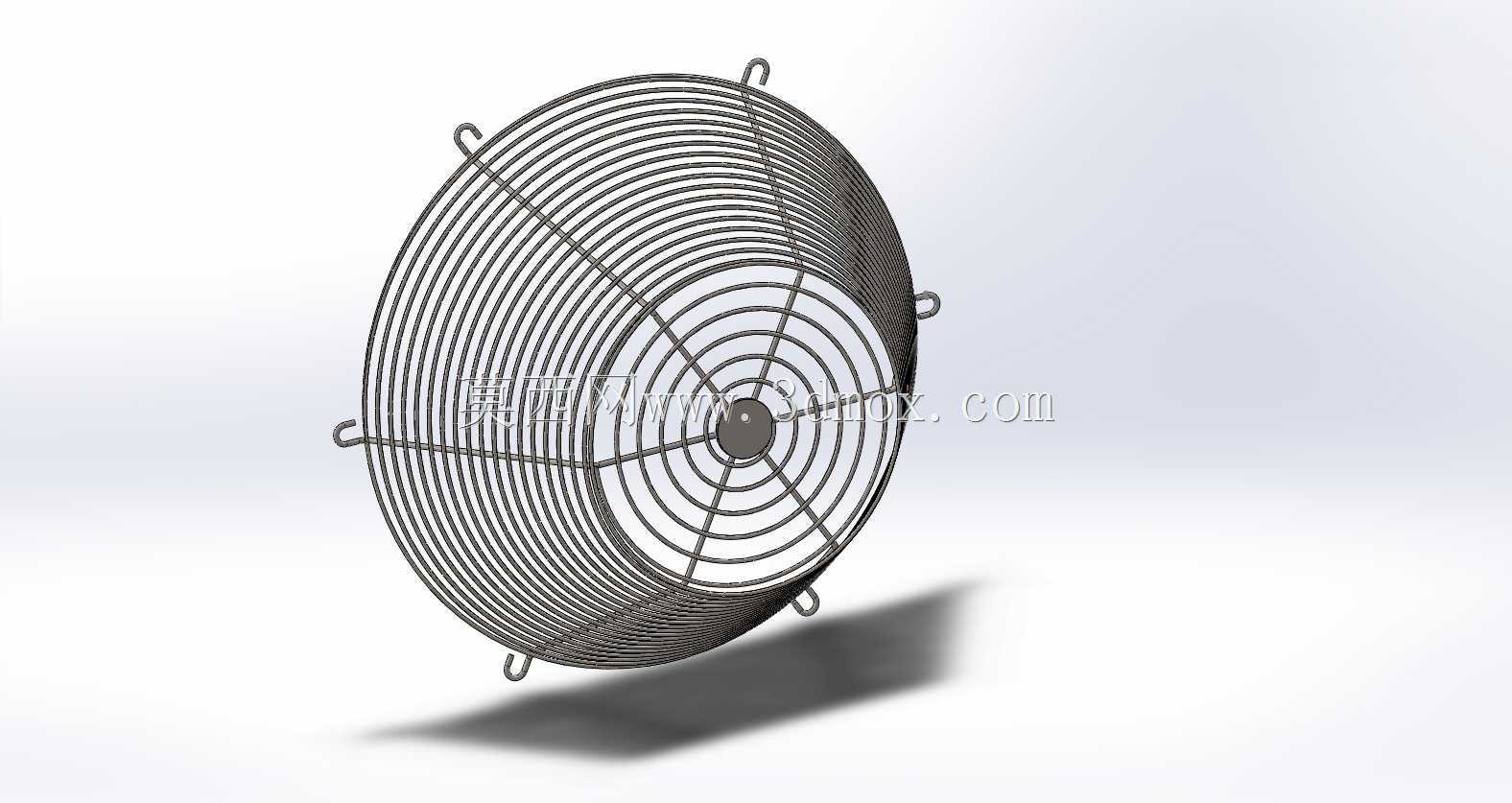

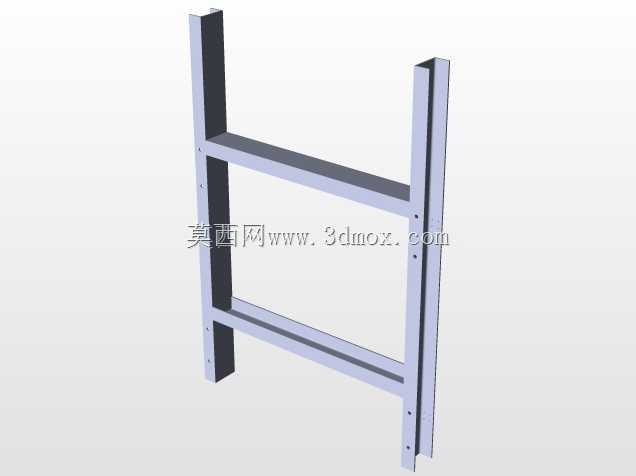

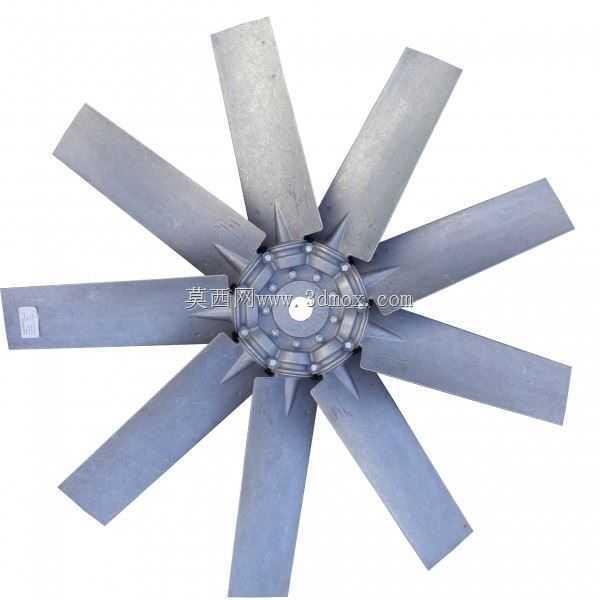

　　支撑结构采用三根等距分布的立式支腿，支腿与筒体连接位置采用贴合弧面的焊接固定结构，支腿底部预留通用安装孔位，可直接固定在钢制机架、混凝土基础或者设备顶部平台，安装时需保证筒体轴线水平偏差不超过千分之三，避免风叶运转时因倾斜产生额外的轴向力，缩短轴承使用寿命。风叶采用七叶后掠式设计，叶片角度经过流道匹配优化，运转时气动噪声更低，相同风量下转速可低于常规六叶轴流风轮，适合对作业环境噪声有一定要求的车间场景；叶片与轮毂采用一体式装配结构，轮毂中心预留标准电机输出轴安装位，可适配常规Y系列三相异步电机的安装尺寸，电机隐藏在轮毂后侧的防护网内部，接线端预留走线空间方便现场布线。防护网采用径向加环向的钢丝焊接结构，网孔尺寸控制在12毫米以内，

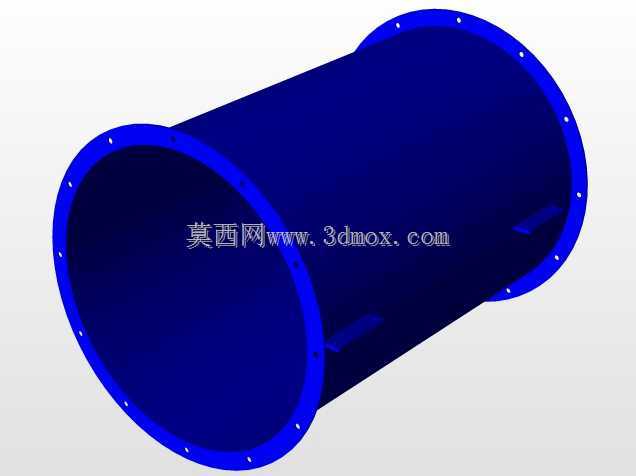

　　既满足通风面积要求，又能防止操作人员肢体意外接触运转风叶，符合机械设备安全防护的基本要求；筒体两端均带法兰连接结构，进风侧法兰可对接进风管道、过滤组件，出风侧导流罩出口也可根据现场需求对接柔性送风软管，将冷却风精准输送到设备发热点位。设计过程中优先考虑了现场维护的便捷性，支腿与筒体的连接位置预留检修间隙，日常维护时无需拆除整体装置即可完成电机润滑、风叶清灰的操作；导流罩与直筒段采用法兰螺栓连接，若现场需要调整出风方向，可更换不同角度的导流罩组件，无需重新制作整个风筒结构。安装边界方面，装置整体宽度以筒体直径为基准，两侧支腿外沿超出筒体直径约150毫米，安装时需预留足够的侧面操作空间，进风侧需预留至少一倍筒体直径的进风空间，

　　避免进风阻力过大导致风量衰减；支腿高度可根据现场安装需求调整，常规配置下筒体中心距安装基础面的高度为筒体直径的1.2倍，保证进风侧气流不受基础面遮挡。在实际选型应用中，可根据目标冷却区域的热负荷计算所需风量，匹配对应功率的驱动电机，该结构的流道设计适配风量范围从每小时两千立方米到八千立方米，覆盖多数中小型设备的通风冷却需求；若应用在有腐蚀性气体的场景，可将筒体、导流罩、风叶的材质更换为玻璃钢或者不锈钢材质，支腿做对应防腐处理即可适配特殊工况。
