1吨手动台式杠杆压力机结构设计

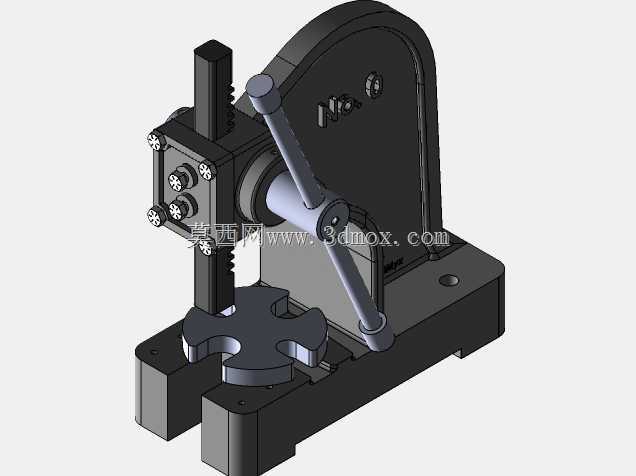

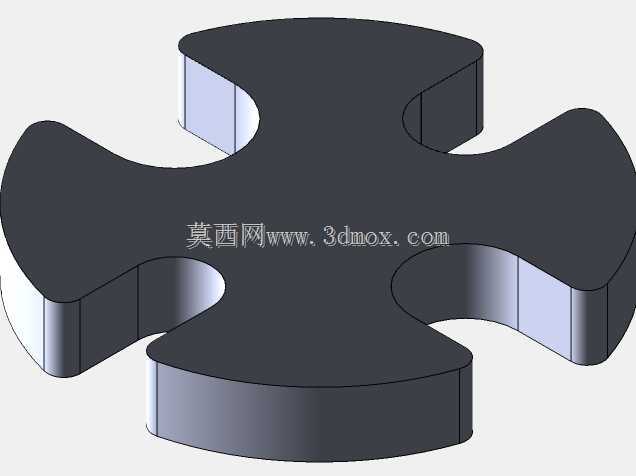

　　这款手动杠杆压力机额定压装载荷为1吨，属于小型台式压装作业工装，在小批量零部件加工、机修工位、五金装配场景中应用十分广泛，可完成轴承内圈压入、销钉铆合、小型冲压件校形、薄料冲裁、塑料件压合等多类轻载压装工序，无需外接气源或电源，仅靠人力操作即可完成作业，适合无动力配套的零散工位、维修班组以及小作坊式生产场景使用。整机采用立式悬臂布局，底座为带安装孔的铸铁式平台结构，预留的四个沉头安装孔可直接将设备固定在木质或钢制工作台面上，安装边界占用台面尺寸约为长280mm、宽180mm，整机高度约350mm，不会占用过多工位操作空间，底座工作台面开有十字型避让槽，可在压装带台阶轴类零件、带凸缘工件时容纳突出结构，

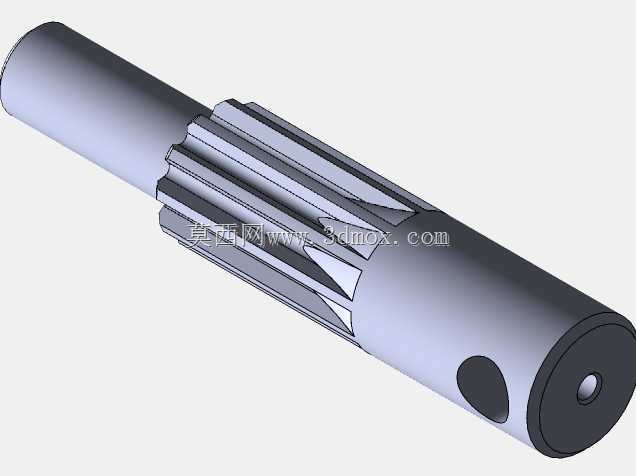

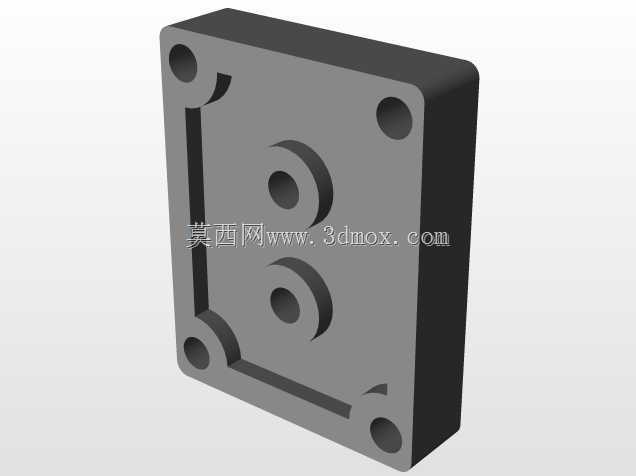

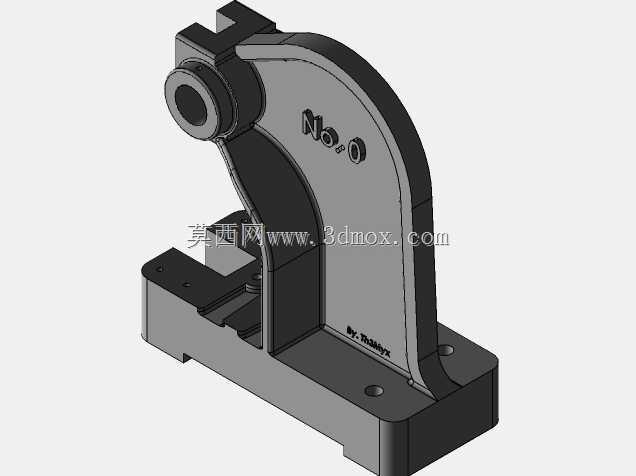

　　避免工件底面与工作台硬接触导致压装定位偏差。核心施力机构采用偏心杠杆增力结构，操作手柄通过转轴与偏心轮连接，扳动手柄时偏心轮带动竖直压杆做直线下压运动，增力比经过合理匹配，操作人员施加约15kg的手柄扳动力即可在压头端获得1吨的额定输出力，压杆侧面加工有齿条结构，与机架上的导向块配合实现竖直方向的精准导向，避免压头下压时出现偏摆，保证压装力始终沿竖直方向传递，减少压装过程中的侧向分力，提升压装精度。压头部分采用快换式结构设计，可根据不同作业需求更换平压头、V型压头、冲孔头等不同工作端头，适配不同形状工件的压装需求，机架侧板为加厚钢板切割成型，通过螺栓与底座、上部导向座刚性连接，整体结构刚度充足，在满载荷压装时不会出现明显的机架变形，

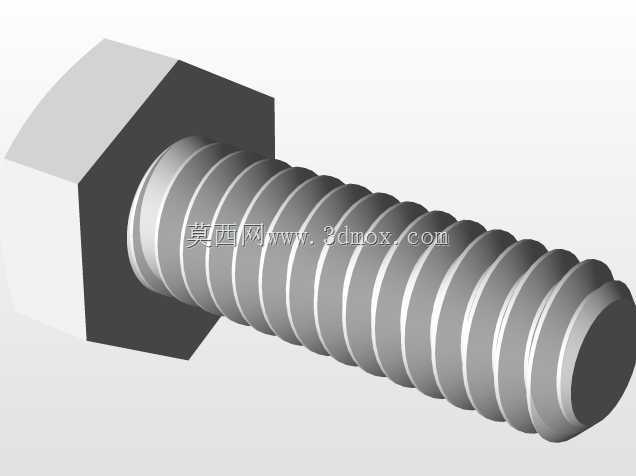

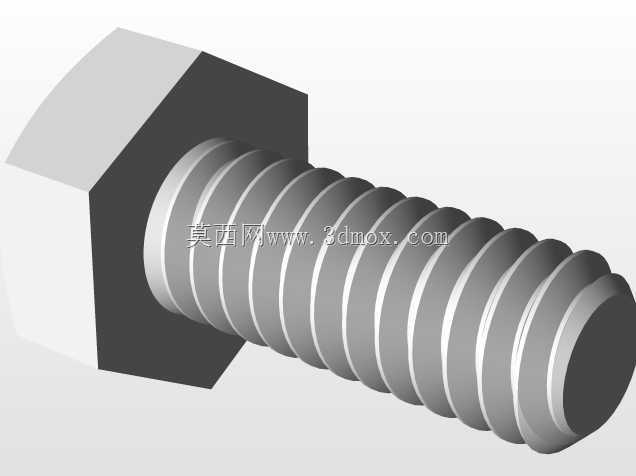

　　保证压装作业的稳定性。设计过程中重点优化了操作手柄的转动行程，手柄扳动角度控制在60度范围内即可完成全行程压装，符合人体工程学操作范围，操作人员无需大幅度摆臂即可完成单次压装循环，降低长时间重复操作的疲劳感；压杆回程依靠内置的复位弹簧实现，松开手柄后压杆自动抬升至初始位置，无需手动提拉复位，提升作业效率。导向部位预留了润滑脂加注空间，长期使用时可定期加注润滑脂减少摩擦磨损，延长机构使用寿命，所有连接螺栓均采用标准内六角圆柱头螺钉，备件通用性强，后期维护更换十分便捷。
