工业重载方形安装座万向脚轮结构设计

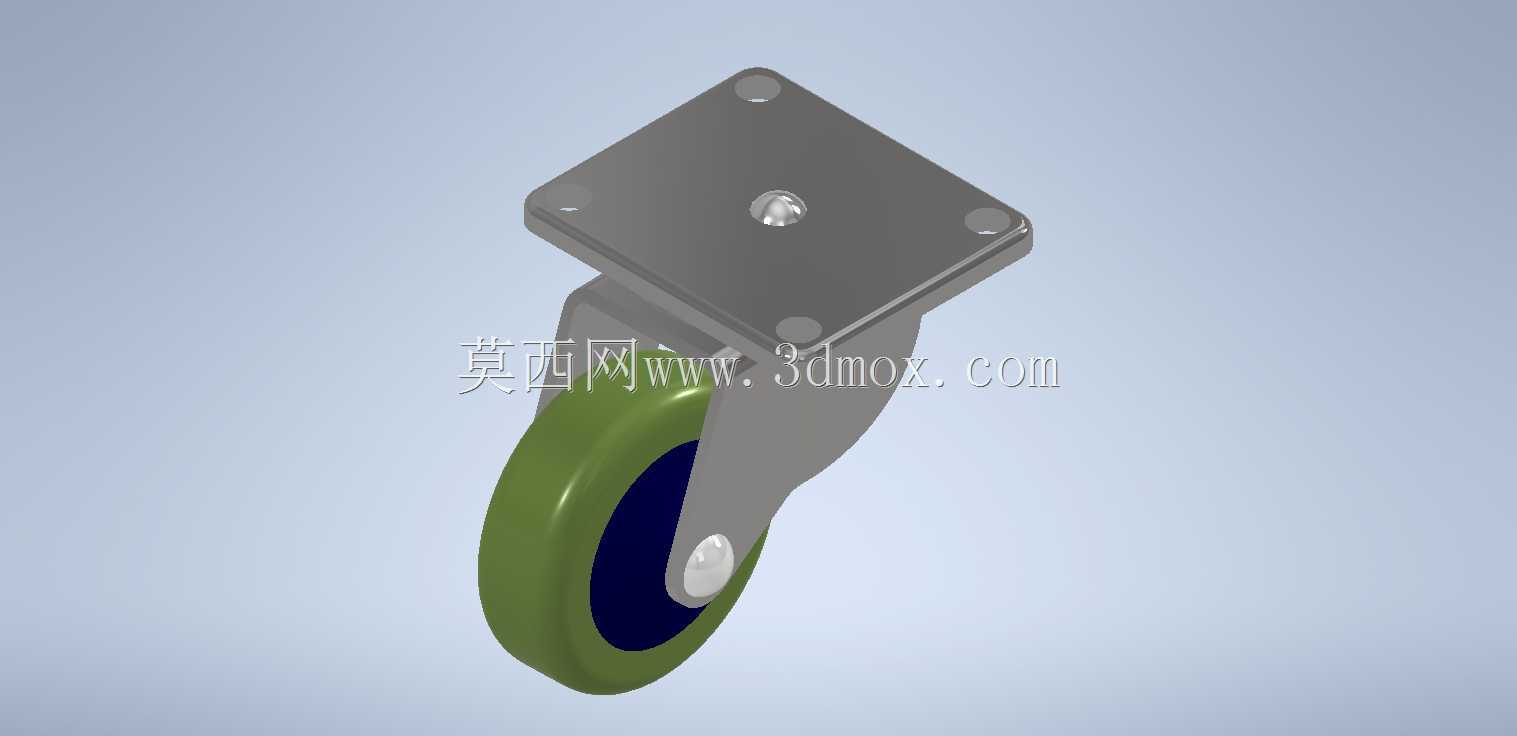

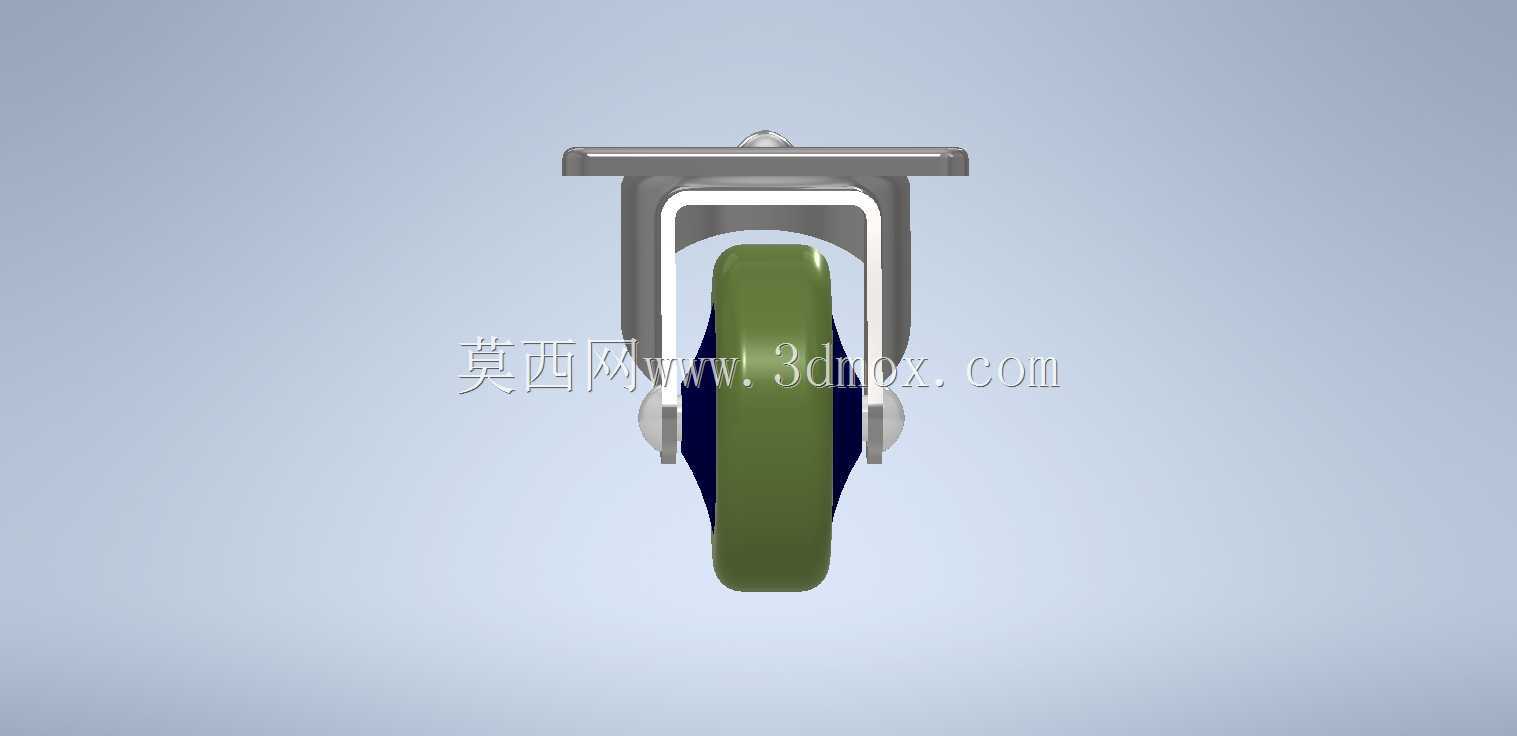

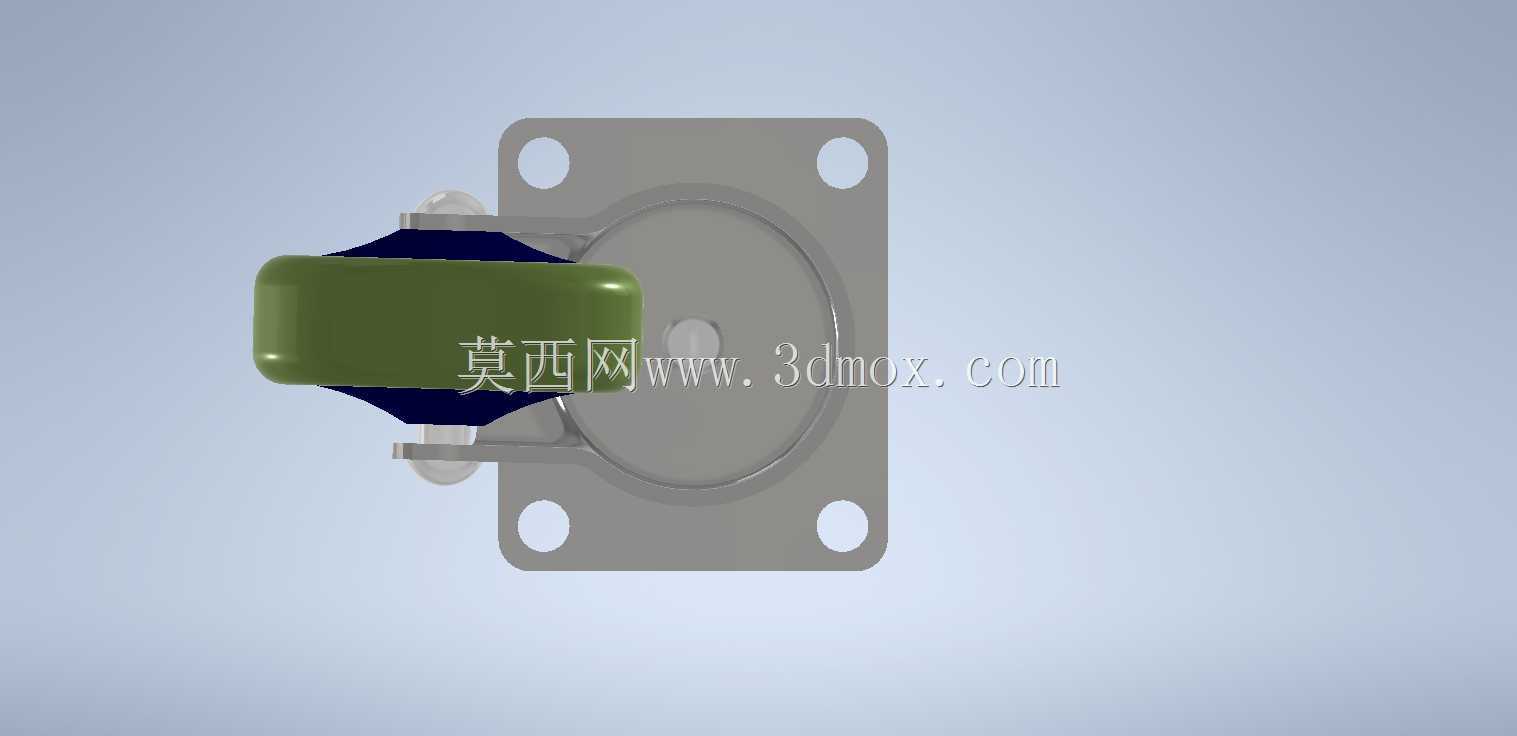

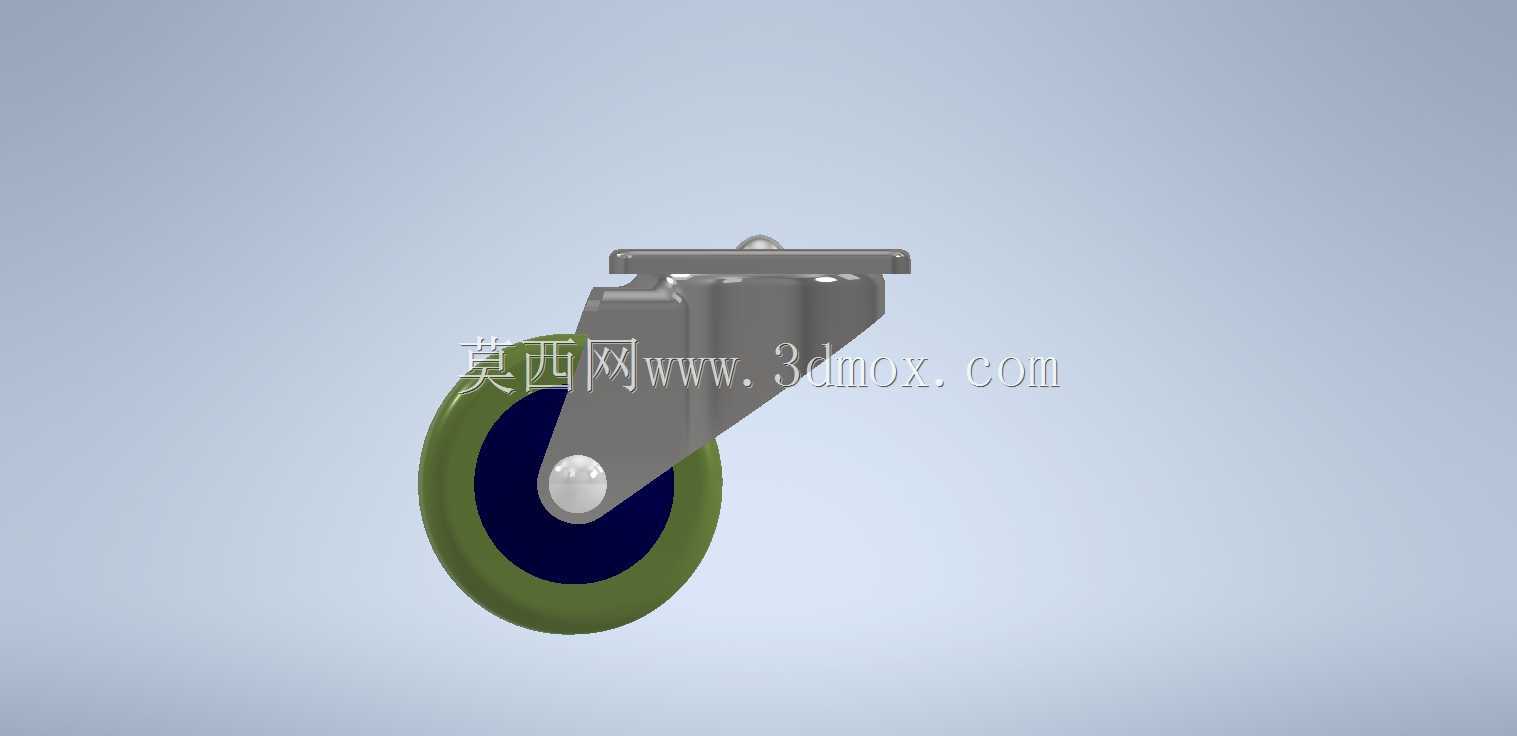

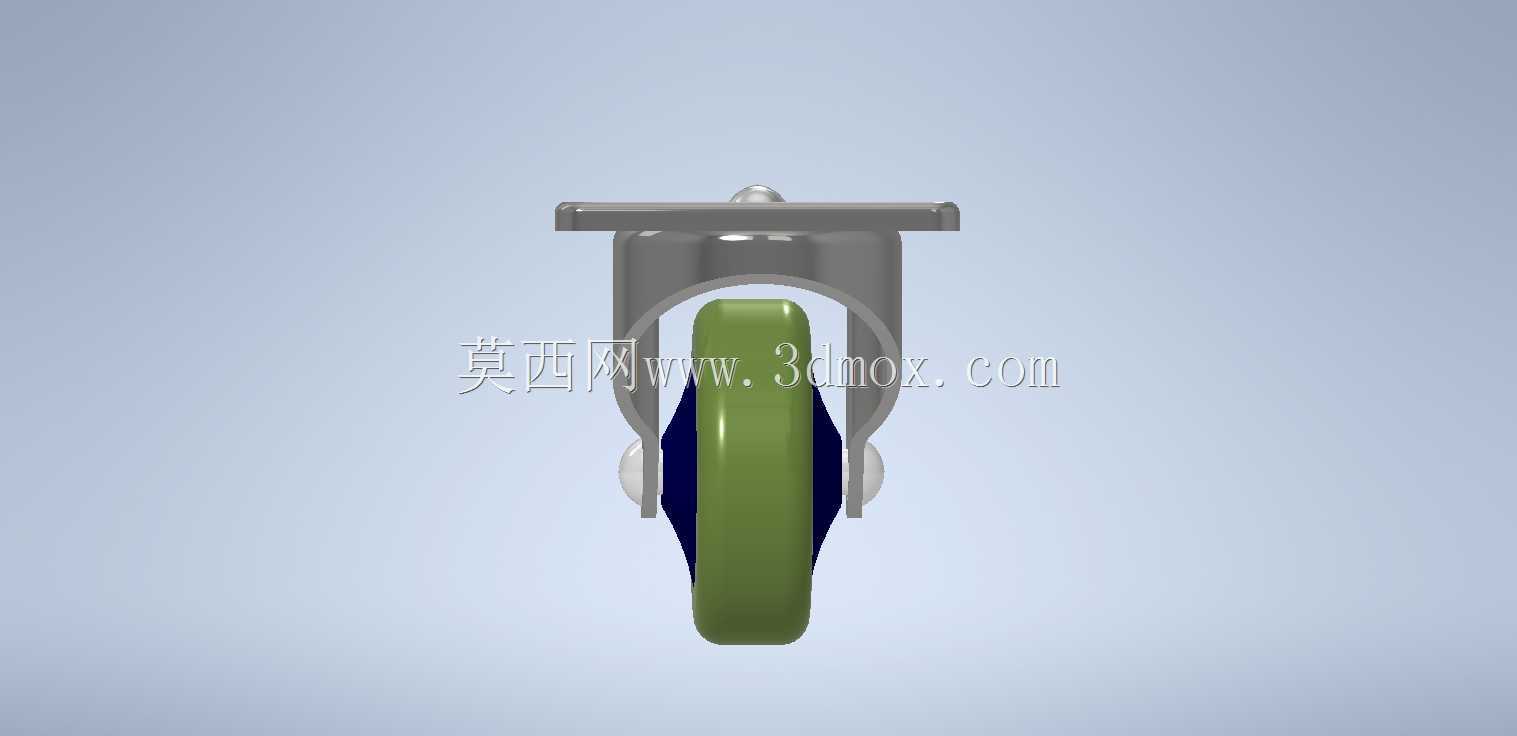

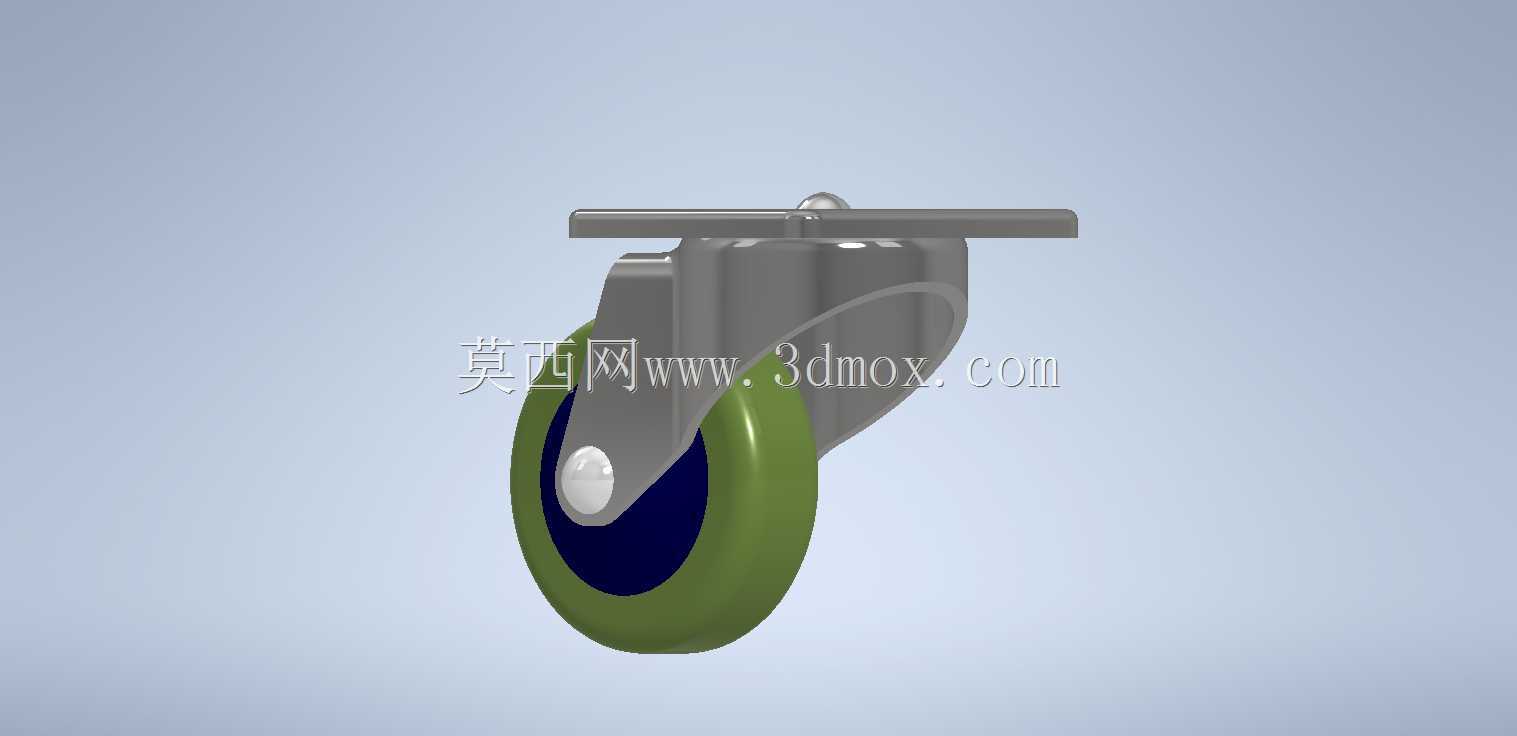

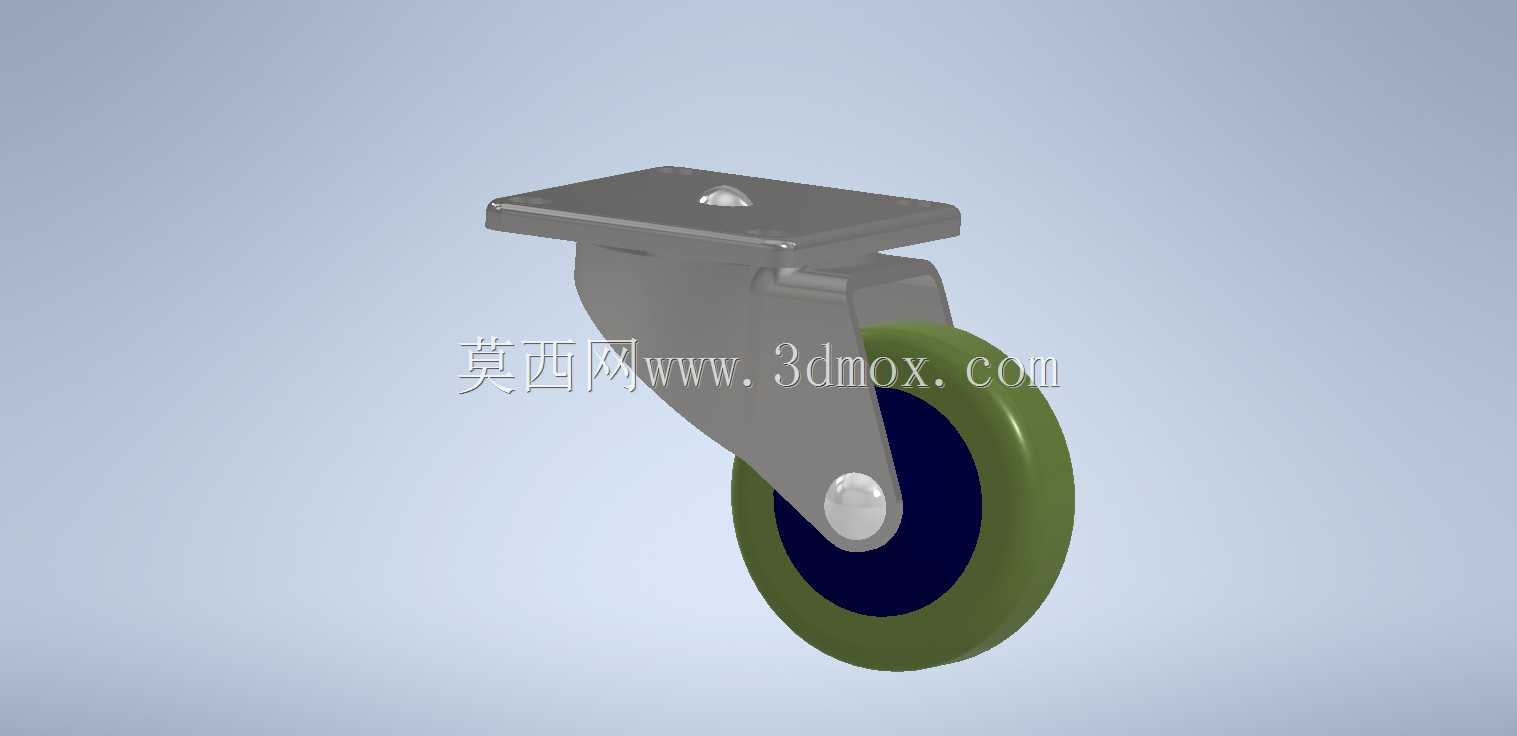

　　在各类工业移动设备、工装周转架、车间作业台的结构设计中，脚轮作为直接决定设备移动灵活性与停靠稳定性的核心支撑部件，其结构合理性直接影响整套设备的现场使用体验。这款方形安装座万向脚轮的设计，首先围绕工业场景下的常见安装需求确定了安装边界：顶部采用方形法兰安装板，四个角预留沉头安装孔，适配市面上多数标准型材框架、设备底板的安装孔位，安装时无需额外加工转接板，可直接通过螺栓完成固定，安装板厚度经过载荷校核，能在额定承载范围内避免长期受力产生的形变，保证支架与安装面的贴合度。

　　转向结构的设计上，安装板与轮架之间采用内置推力轴承的回转结构，区别于普通铆接式转向结构，这种带轴承的回转副在承受垂直载荷的同时，能保证360度转向的顺滑度，即使在设备满载状态下，操作人员也能轻松推动设备完成转向动作，不会出现转向卡滞、需要撬动设备才能转向的问题，适配车间内狭窄通道内的转向移位需求。轮架部分采用一体式冲压折弯成型的金属支架，支架与滚轮的连接轴采用带防松结构的销轴装配，销轴与轮架的配合处预留润滑间隙，长期使用后可通过注油孔补充润滑脂，避免轮轴锈蚀导致的滚轮转动卡滞。

　　滚轮部分的设计充分考虑了工业车间的地面工况，轮体采用聚氨酯包胶结构，内层为硬质金属轮芯提供承载刚性，外层聚氨酯材质邵氏硬度控制在合理区间，既能够在水泥地面、环氧地坪、钢板地面等常见工业地面上滚动时不会产生过大噪音，也能避免过硬材质对地面造成压痕损伤，同时聚氨酯材质具备一定的抗切割性能，能够应对车间地面常见的铁屑、细小焊渣等杂物，减少轮面被硬物割伤导致的转动颠簸问题。滚轮与轮架之间预留了足够的转动间隙，即使轮面缠绕少量生产现场的包装带、线头杂物，也不会直接卡死滚轮，降低日常维护的频次。

　　从实际应用场景来看，这款脚轮可适配的设备范围十分广泛：车间内的移动式工具柜、物料周转车、轻型自动化设备机架、可移动检测工作台、仓储货架的移动改造等场景都能适用。设计过程中针对安装尺寸做了通用化处理，安装板的孔距符合行业通用的安装规范，替换原有损坏脚轮时无需重新打孔，直接对位安装即可。在承载能力的匹配上，单轮的额定载荷经过受力仿真验证，轮架的折弯处做了加强筋结构处理，避免长期承受冲击载荷时出现支架开裂、变形的问题，转向轴承的选型也匹配对应载荷等级，不会出现重载下轴承抱死、转向失效的故障。

　　设计时还考虑了日常使用中的维护便利性，整个脚轮的装配没有采用不可拆卸的铆接结构，所有连接销轴都可以通过工具拆卸，当滚轮磨损到更换极限时，无需更换整个脚轮总成，只需拆卸轮轴更换同规格滚轮即可，降低设备的后期维护成本。轮面的圆弧型面设计，使得滚轮在经过地面小幅度的凹凸、接缝时，能够保持平稳滚动，不会出现明显的颠簸抖动，对于搭载精密检测仪器的移动工作台来说，这种平稳的滚动特性能够减少移动过程中的震动，避免仪器因震动出现精度偏移。另外，支架的表面采用喷塑处理，具备基础的防锈耐腐蚀能力，能够适应车间内存在少量切削液、油污的环境，不会短时间内出现锈蚀掉漆的问题，延长脚轮的整体使用寿命。在安装边界的尺寸控制上，整体安装高度控制在通用规格范围内，替换不同品牌同规格脚轮时不会出现设备整体高度变化、地面间隙不一致的问题，保证设备替换脚轮后的整体水平度不受影响。
