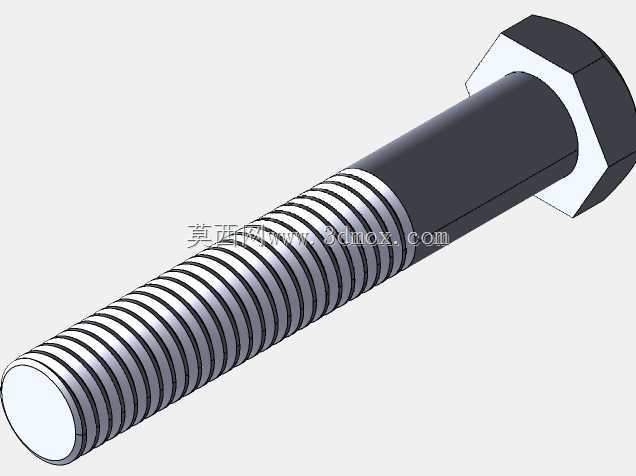

英制半牙外六角紧固螺钉三维结构

　　这款外六角半牙螺钉的建模过程，首先要明确其核心应用场景覆盖各类仪器仪表内部构件紧固、小型机电设备壳体拼接、工装夹具的辅助定位锁紧，在对安装空间有严格限制、需要保证足够螺纹啮合长度同时控制螺杆光杆段配合精度的场合，这类半牙结构的螺钉比全牙螺钉更具适配性。从结构设计逻辑来看，六角头部的对边尺寸严格匹配对应规格的套筒、开口扳手作业空间，头部厚度经过受力校核，既不会因为过薄导致拧紧时头部崩裂，也不会因为头部过高占用额外的装配空间，头部下端的支承面做了平面度处理，装配时能和被连接件表面充分贴合，避免拧紧过程中出现偏载导致螺纹受力不均。螺杆部分分为光杆段和螺纹段，光杆段的直径公差控制在过渡配合区间，当需要穿过被连接件的光孔做定位紧固时，

　　光杆段可以起到辅助定位销的作用，减少连接件之间的装配错位；螺纹段采用1/2"-13的英制粗牙螺纹，牙型角符合统一螺纹标准，牙侧的粗糙度控制在合理范围，既能保证手动或工具拧紧时的顺畅度，也能避免螺纹啮合时出现卡滞、滑牙的问题。建模时需要注意螺纹收尾处的退刀结构，不能直接把螺纹切到光杆段的分界位置，要留出符合加工工艺的退刀槽长度，还原实际车削加工螺纹时的工艺特征，避免模型和实际加工出来的零件出现结构偏差。从安装边界来看，这类螺钉的装配需要预留对应六角头的扳手回转空间，螺杆穿过的光孔直径要比光杆段大0.1-0.2mm，保证装配时螺杆能顺利穿过，螺纹啮合的有效长度不能低于螺纹公称直径的1.2倍，才能保证足够的锁紧力，

　　避免设备运行过程中因为振动出现螺钉松脱。在做整机装配的干涉检查时，要重点确认六角头部的回转空间内没有其他管线、结构件遮挡，否则现场装配时会出现扳手无法就位的问题，光杆段和被连接件光孔的同轴度公差也要在装配约束里做对应设置，还原实际装配时的公差配合状态。这类紧固件虽然是小尺寸标准件，但在三维建模时如果忽略工艺细节、尺寸公差，后续导出工程图或者做装配仿真时就会出现和实际生产脱节的问题，比如螺纹段长度过长导致螺钉尾部顶到对面的结构件，或者六角头对边尺寸做小导致扳手打滑，这些细节都是结构设计选型时需要反复核对的要点。
