美制8-32六角锁紧螺母结构设计

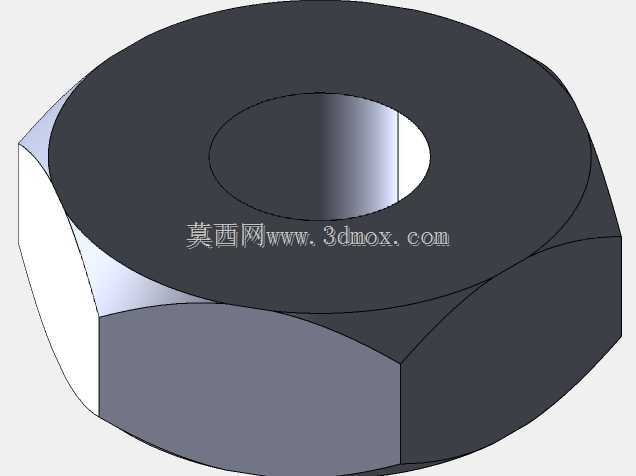

　　在仪器仪表内部紧凑装配场景中，8-32规格的六角螺母承担着小型面板固定、传感器模块锁紧、电路板支柱连接的核心作用，这类细牙美制紧固件常见于测试设备、工控端子台、小型气动元件的安装工位，其螺纹规格适配UNF统一细牙标准，在小直径螺杆上能提供更稳定的预紧力，抗松动表现优于同直径粗牙螺纹，尤其适合存在小幅振动的仪表壳体内部连接。从三维结构来看，该螺母采用标准六角外形，六棱柱侧面预留足够扳手咬合空间，适配小型开口扳手、套筒或镊子辅助拧紧，在狭窄的设备腔体内操作人员无需大操作空间即可完成锁紧。中心螺纹孔贯穿螺母本体，端面经过平整处理，与被连接件表面贴合时能均匀分散压紧应力，避免局部压痕或应力集中导致的塑料壳体开裂。设计阶段首先要确认螺纹大径、

　　中径与小径的匹配关系，8-32螺纹每英寸32牙，牙型角60度，建模时需准确还原牙距与牙型轮廓，保证虚拟装配中与对应螺杆无干涉。六角对边尺寸、螺母厚度均参考通用紧固件标准取值，在满足拧紧扭矩要求的前提下尽可能压缩轴向占用空间，这对仪表内部堆叠式结构的布局尤为关键。螺母上下端面与螺纹轴线保持严格垂直度，否则拧紧后会出现连接件偏斜、螺纹受力不均的问题，长期运行后容易松脱。在实际选型中，设计人员会根据被连接件的材质调整螺母厚度：金属支架可选用标准厚度款，而薄塑料面板则可搭配带垫款式增大接触面积，本模型呈现的基础款可通过参数化调整快速衍生出不同厚度、不同表面处理的变体。建模过程中，六角棱边的微小倒角不可忽略，它既能去除机加工毛刺，

　　也能在自动送料装配时引导螺母顺利进入治具，对于采用螺丝机自动锁付的产线来说，倒角角度与外径的一致性直接影响送料通过率。从安装边界考量，螺母外接圆决定了装配孔周边所需的最小避让空间，在PCB板开孔布局时，需以六角对角尺寸为基准预留安全间隙，避免元件与螺母侧壁发生碰撞。该类紧固件虽小，却直接影响整台设备的长期可靠性，螺纹啮合长度不足会导致滑牙，预紧力过大则会拉断细牙螺杆，结构设计时需结合材料屈服强度与装配扭矩规范反复校核，三维模型的精准度也为后续有限元受力分析、装配干涉检查提供了可靠基础。
