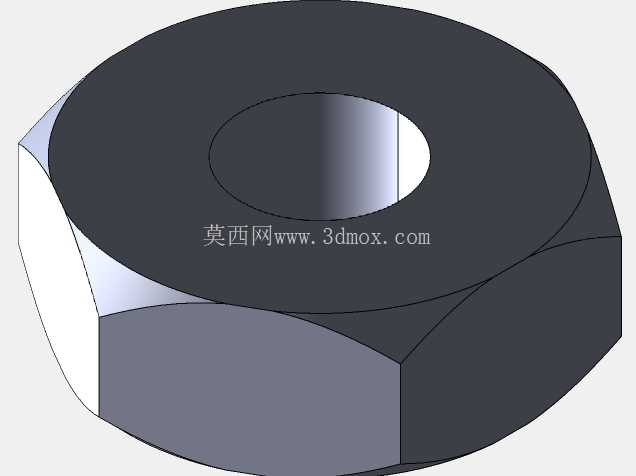

美制8-32规格六角锁紧螺母结构

做设备结构设计的同行大多有体会，小规格紧固件的选型往往直接影响整套工装或小型设备的长期运行稳定性，尤其是8-32这类美制统一螺纹规格的六角螺母，在进口设备维保、外贸类五金制品装配、小型自动化模组搭建场景里的出镜率极高。不同于大规格高强度螺母侧重承载能力的设计逻辑，8-32规格的六角螺母更多要兼顾小安装空间下的锁紧可靠性、装配便捷性，以及和对应规格螺栓、螺柱的螺纹配合精度。

从实际应用场景来看，这类小规格六角螺母常出现在电子设备装配工装、小型输送线的侧护板固定、仪器仪表的外壳连接、3D打印设备的运动模组锁紧、民用五金制品的部件拼接环节，部分对防松有要求的场景还会搭配平垫、弹垫使用，或是直接选用带嵌件的锁紧款型，避免设备运行过程中受振动影响出现螺纹松脱。在做三维建模时，首先要明确的是螺纹参数的匹配性，8-32属于美制粗牙螺纹，公称直径对应0.164英寸，牙距为每英寸32牙，建模时不能直接套用公制M4的螺纹参数，否则会出现实际装配时螺纹错牙、无法拧入的问题，很多刚接触外贸件设计的工程师容易在这里踩坑，把相近公制规格的参数直接套用，最终导致加工出来的零件无法和进口配件适配。

外形尺寸方面，这类六角螺母的对边宽度、厚度都有对应的标准规范，建模时要严格贴合标准取值，保证常规扳手能够顺利卡合，不会出现对边尺寸偏小导致扳手打滑、或是尺寸偏大挤占周边安装空间的问题。很多新手在做小规格紧固件建模时，容易忽略六角棱边的倒角处理，实际生产中不管是冷镦还是机加工的螺母，上下端面的棱边都会有微小的倒角，一方面是去除加工毛刺避免划手，另一方面也能在装配时起到导向作用，让螺母更容易对准螺纹轴线，尤其是在盲孔装配、视线受阻的安装位置，倒角的导向作用会大幅提升装配效率。

设计思路上，这类标准件的建模不需要做过多的非标改动，核心是保证各尺寸参数和标准要求的一致性，同时要注意螺纹收尾部分的处理，不能把螺纹直接做到螺母的两个端面，要留出合理的退刀距离，符合实际加工工艺的要求——毕竟不管是攻丝还是冷镦成型的螺纹，在螺母端面位置都会有不完整的牙型，建模时还原这部分细节，才能让模型更贴近真实生产的零件状态，后续做装配干涉检查、装配动画演示的时候才不会出现和实际工况不符的问题。

从安装边界来看，选用这类螺母时要提前核算安装空间，预留出扳手的操作空间，不管是用开口扳手、套筒还是电动螺丝刀锁紧，都要在螺母周边留出足够的操作余量，避免出现零件装配到位后没有工具操作空间、无法完成锁紧的尴尬情况。另外在做轻量化设计的小型设备上，还要注意螺母的厚度选型，标准厚度的螺母和薄型螺母的承载能力有明显差异，如果是连接受力较大的部位，不能为了省空间盲目选用薄型螺母，否则容易出现螺纹滑牙、连接失效的问题；如果是仅做定位、不受轴向力的连接部位，就可以选用薄型款来减少整体的重量占用。

很多工程师在做整机建模时容易忽略标准紧固件的细节还原，觉得标准件直接调用库文件就行，但实际上不同标准、不同规格的紧固件细节差异很大，就像这款8-32六角螺母，和美制6-32、公制M4的螺母在对边尺寸、厚度、牙型上都有区别，如果随便调用相近规格的模型凑数，后续出工程图、做BOM表统计的时候很容易出现采购错误，导致生产装配时零件不匹配，耽误项目进度。在做装配仿真的时候，准确的螺母模型也能帮助校验螺纹旋合长度是否合理，比如当连接的板材较薄时，要确认螺母拧入后螺纹的啮合牙数是否满足承载要求，一般来说螺纹啮合牙数不少于5牙才能保证足够的连接强度，这时候准确的模型就能直观反映出啮合长度是否达标，提前发现设计上的疏漏。

另外在做铸造模具相关的设计时，这类小规格螺母也常被用来做模具模块的辅助定位连接，这时候就要考虑模具工作时的温度变化对螺纹连接的影响，高温环境下金属会出现热胀冷缩，螺纹配合的间隙会发生变化，选型时要根据工作温度预留合适的配合余量，建模时也要把热膨胀的影响考虑进去，避免常温下装配顺畅的连接，在高温工作状态下出现锁死、无法拆卸的问题。日常维保场景中，这类小规格螺母的拆卸也要注意扭矩控制，不能用过大的扭矩硬拧，否则很容易出现滑牙，尤其是在铝合金、塑料这类软材质基材上连接时，过大的锁紧扭矩还会导致基材上的螺纹孔损坏，造成更大的维修麻烦。
