直齿圆柱带轮毂传动齿轮结构

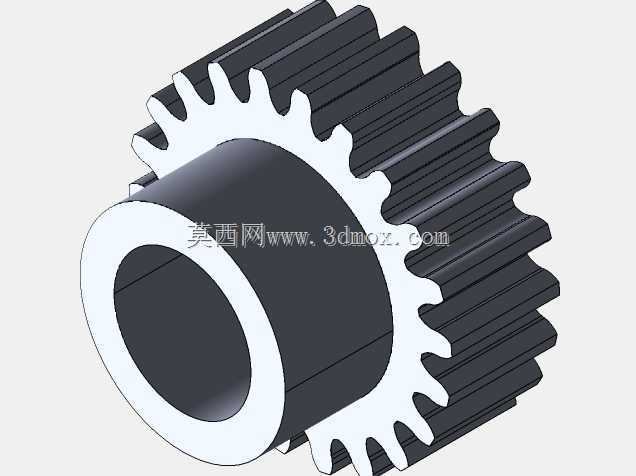

　　这款直齿圆柱齿轮是机械传动系统里的核心基础零件，日常在轻工输送设备、小型动力传输工位、非标自动化传动模组里都能见到它的应用场景，主要作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对安装支座的结构强度要求更友好，很适合中低速、载荷平稳的传动工位使用。从结构设计来看，这款齿轮采用带轮毂的一体式结构，中间的通孔是轴安装位，孔壁可以根据实际使用需求加工键槽，通过平键和传动轴实现周向固定，避免传动过程中齿轮和轴之间出现打滑空转的问题；轮毂部分的轴向长度比齿圈部分略宽，安装时可以给轴上的定位轴肩留出贴合面，方便轴向定位，也能分散齿轮传递扭矩时对轴的局部压应力，

　　避免轴表面出现应力集中导致的疲劳损伤。齿形部分采用标准渐开线直齿廓，齿向和齿轮端面保持垂直，加工时可以用滚齿、插齿的常规工艺完成，不需要专用的斜齿加工工装，制造成本和后期维护替换成本都比较低；齿顶和齿根都做了标准的圆角过渡，能减少齿根位置的应力集中，在频繁正反转切换的传动场景下，能有效降低齿根断裂的失效概率。实际选型使用时，要注意安装轴的直径和中间通孔的配合公差，一般过渡配合就能满足常规传动需求，如果是冲击载荷较大的工位，可以选择过盈配合再加紧定螺钉的双重固定方式；齿圈的外径尺寸要和安装腔体内的周边零件留出足够的安全间隙，避免运转过程中齿顶和周边结构件发生刮蹭，齿轮的轴向安装位置要保证和配对齿轮的齿宽完全对齐，

　　避免出现偏载导致轮齿局部磨损过快。建模过程中严格遵循渐开线齿廓的生成逻辑，齿距、齿厚、齿槽宽的参数都符合通用传动件的设计规范，齿圈和轮毂的过渡位置做了合理的倒角处理，既可以去除加工毛刺，也能方便装配时的对准导入，不会出现锐边划伤安装人员或者轴表面的问题。这类齿轮在日常设备维护中替换频率不低，标准化的结构参数可以适配多数同模数同齿数的传动工位，不需要额外做定制化修改就能直接投入使用，不管是新设备的传动结构设计，还是旧设备的损坏零件替换，都能快速适配对应的安装空间，不需要对周边的支座、轴系做大幅度改动。
