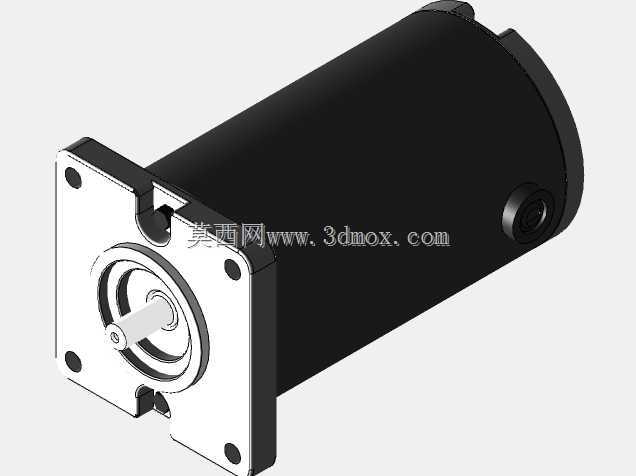

方形法兰安装有刷直流电动机结构

　　这款方形法兰安装的直流动力元件，在小型自动化输送线、车载辅助执行机构、桌面级数控进给单元、小型医疗设备传动系统中应用广泛，作为整套设备的动力输出核心，它承担着将直流电能转换为旋转机械能的核心作用，可通过调整输入电压实现输出转速的线性调节，适配不同负载工况下的转速匹配需求。从结构设计逻辑来看，前端采用方形四孔安装法兰，法兰端面与电机主体的同轴度公差控制在0.02mm以内，四个安装孔采用对称式分布，孔位间距适配行业通用的安装尺寸标准，安装时无需额外加工转接板即可直接固定在设备安装立板上，能有效降低装配环节的加工成本与装配误差。输出轴采用单键槽结构设计，轴伸长度经过精准核算，既保证与联轴器、同步带轮等传动件的配合长度足够传递额定扭矩，

　　又不会因为轴伸过长导致轴端径向跳动量超标，轴端的中心定位孔可配合安装编码器实现转速闭环控制，拓展设备的精准控制能力。电机主体采用圆柱形封闭式机壳，机壳表面做了氧化发黑处理，既可以提升壳体的散热效率，又能在常规工业环境下起到防锈防腐蚀的作用，机壳尾部预留了接线端子安装位，接线方向可根据设备内部走线需求调整，避免走线干涉设备内部其他部件。从安装边界来看，电机主体外径与法兰边长的比例经过优化，在保证内部定子、转子有足够绕线空间与磁路空间的前提下，尽可能缩小了径向安装占用空间，适合安装空间紧凑的小型设备内部；轴向总长度覆盖了前端法兰、定子腔体、后端盖的全部尺寸，选型时可直接根据设备预留的轴向安装空间匹配对应规格，

　　无需额外核算后端盖的突出尺寸。设计过程中针对输出轴的径向受力做了强化处理，前端轴承采用深沟球轴承搭配止推垫片的组合结构，可承受一定的径向负载与轴向窜动力，适配带轮、齿轮等直接安装在轴端的传动场景，减少额外增加支撑轴承座的需求。机壳与前端法兰、后端盖的配合面采用止口定位结构，装配时可快速保证各部件的同轴度，降低装配过程中的调校难度，同时止口处的密封结构可阻挡常规工况下的粉尘进入电机内部，延长内部碳刷与换向器的使用寿命，适配多粉尘的工业车间使用场景。
