两针圆形康奈特连接器结构设计

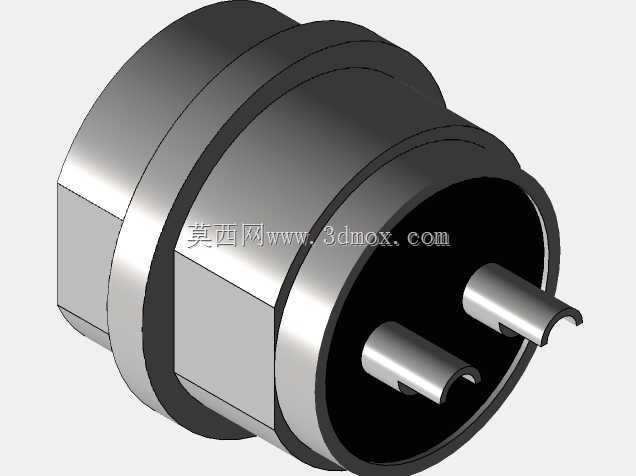

　　这款两针圆形连接器主要面向工业传感信号传输、小型机电设备供电接驳场景设计，常见于自动化产线传感单元接线、小型气动元件信号回路、户外检测设备电源接入等工况，核心作用是实现两路电信号或低压直流供电的稳定可拆卸连接，避免线缆直接硬接带来的维护不便、接点易氧化松脱问题。从结构设计来看，主体采用金属外壳包裹绝缘内芯的布局，外壳前段设置外六角结构，方便安装时使用扳手夹持拧紧，无需额外定制工装即可完成装配锁紧，适配常规开口扳手的操作空间，安装时不需要预留过大的操作余量。外壳中段设置环形限位凸台，安装到位后凸台会贴紧安装面板表面，既可以控制插入深度，避免过度顶压内部绝缘件导致插针偏移，也能配合密封圈实现面板安装时的端面密封，阻挡粉尘、

　　水汽从安装缝隙进入设备内部。插针采用圆柱状带缺口的防呆设计，两根插针的缺口方向存在角度差，与配套母头对接时只有角度完全匹配才能插入，从根源上避免反插、错插导致的线路接反、插针弯折问题，插针根部与绝缘内芯做了过盈配合压装，常规插拔力下不会出现插针松动后退的情况，保证长期使用的接触可靠性。绝缘内芯采用耐温工程塑料嵌装在金属外壳内部，将两根插针完全隔离，爬电距离满足低压工业回路的绝缘要求，即使在潮湿工况下也不会出现极间击穿短路问题。安装边界方面，这款连接器为面板穿墙式安装结构，外壳最大外径适配常见的16mm面板开孔，六角对边尺寸匹配常规14号开口扳手，插入设备内部的长度控制在紧凑范围内，不会占用过多设备内部的布线空间，

　　尾部可以适配线径2-4mm的护套线缆，压接后可以做尾部灌封或者线卡固定，承受常规的线缆拉拽力不会导致接点脱开。在实际选型应用中，这类两针圆形连接器多用于不需要频繁插拔的固定设备接点，相比多针连接器体积更小，安装开孔占用面板面积少，金属外壳还能提供一定的电磁屏蔽效果，适合靠近变频驱动、伺服电机这类存在电磁干扰的传感信号传输场景，外壳的金属材质也具备一定的抗磕碰能力，在设备运输、日常维护过程中不容易被外力损坏，相比塑料外壳的连接器更适合工业现场的复杂使用环境。设计过程中重点平衡了安装便利性与连接可靠性，没有采用复杂的卡扣锁紧结构，而是依靠螺纹配合实现对接锁紧，加工难度低，长期使用后也不会出现塑料卡扣老化断裂的问题，金属外壳的表面做了钝化处理，具备基础的防锈能力，在普通工业环境下长期使用不会出现表层锈蚀剥落的情况。
