圆锥形三针圆形电连接器结构设计

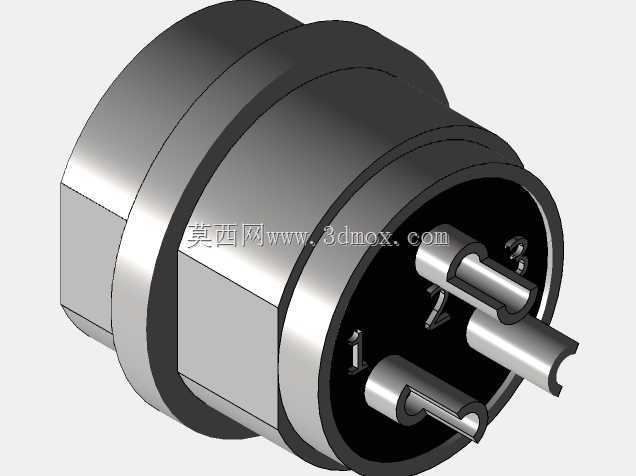

　　这款圆锥形三针圆形电连接器，主要面向工业传感检测、小型机电设备内部的电气互联场景，在设备的信号传输链路里承担接触式导通的核心作用，常见于压力传感单元、位置检测模块的出线端对接，能够在设备装配、后期运维过程中实现线缆端与设备端的快速插拔，避免硬接线带来的拆装繁琐、接线错误等问题。从结构设计逻辑来看，整体采用圆形壳体布局，外壳前段设置外六角结构，这个结构并非装饰设计，而是给装配工位的扳手提供夹持受力面，安装时可以通过标准开口扳手施加额定扭矩，将连接器可靠固定在设备面板的安装孔位上，避免装配过程中壳体打滑导致的密封失效、安装不到位问题。插针接触端采用圆锥形排布的三针设计，三个插针沿圆周均匀分布，插针根部做了台阶限位结构，

　　装配时插针压入绝缘基座后不会出现轴向窜动，插针端部做了圆弧导向处理，对接时能够自动导正插入对应的插孔，即使存在小角度的装配偏差也能顺利插合，不会出现插针顶弯、接触不良的问题。绝缘基座采用黑色耐温绝缘材质嵌装在金属壳体内部，将三个导电插针完全隔离，相邻插针之间的爬电距离满足低压信号传输的绝缘要求，避免相邻针脚之间出现电弧击穿、信号串扰的问题。壳体的台阶结构做了精准的尺寸限位，安装时台阶面贴合设备面板外侧，配合后端的锁紧结构能够牢牢卡在面板上，安装边界尺寸适配常规的传感设备面板开孔，不需要额外定制开孔工装，直接沿用行业通用的开孔尺寸即可完成装配。金属外壳的表面做了钝化处理，具备基础的防锈抗腐蚀能力，能够适配车间常规的温湿度工作环境，

　　插针采用导电性能优异的铜基材质，表面做镀覆处理，长期使用不会出现氧化导致的接触电阻升高问题，保证信号传输的稳定性。在实际选型使用中，这类连接器多用于小电流的信号传输场景，不适合大电流动力回路的连接，设计时已经将插针的载流面积、接触压力匹配到传感信号的传输需求，插合后的接触电阻控制在极低范围，不会对微弱的传感信号造成衰减。整体结构没有冗余的复杂零件，所有零件都具备明确的功能指向，壳体承担机械固定与防护作用，绝缘基座承担针脚固定与电气隔离作用，插针承担导电接触作用，各零件之间的配合公差经过合理设定，既保证装配时的顺畅度，又不会出现配合间隙过大导致的松动问题。
