四针公端圆形连接器结构设计

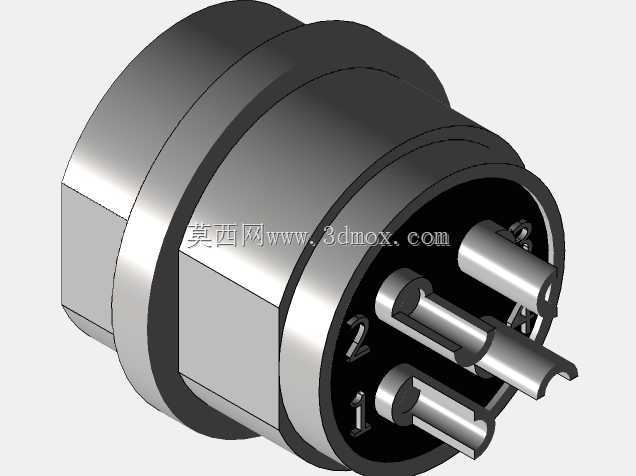

　　这款四针圆形连接器主要面向工业传感信号传输场景设计，常见于自动化产线的检测工位、户外工控设备的信号接驳、小型机电装置的电气互联环节，承担小功率控制信号与传感模拟信号的稳定传输作用，适配需要频繁插拔、存在一定振动工况的设备连接需求。从结构设计来看，整体采用圆柱阶梯式外形，前端插合端做了导向倒角处理，插针根部设置了绝缘基座，每根插针对应独立的绝缘隔腔，避免相邻插针在插拔过程中出现短接风险，插针端面做了圆弧过渡，既可以减少插合时的对位磨损，也能避免尖锐端面在装配时划伤对接端的插孔内壁。外壳采用金属材质，阶梯段的设计一方面是为了匹配安装面板的开孔尺寸，后部的六角结构可以适配标准扳手的夹持需求，在面板安装时能够提供足够的锁紧力矩，

　　避免连接器在设备运行振动中出现松脱。插合端的端面刻印了针位序号，能够在接线与对接时快速确认针脚定义，减少现场装配的对位错误，尤其适合多组同型号连接器密集排布的设备场景，避免插错导致的信号传输故障。从安装边界来看，这款连接器的最大外径适配常规工业传感连接器的标准面板开孔，插合长度预留了足够的对接余量，尾部的接线端可以适配线径在常规信号线缆范围内的导线压接或者焊接，金属外壳与安装面板贴合后能够形成连续的屏蔽通路，降低工业现场电磁干扰对微弱传感信号的影响。设计过程中重点考虑了插拔的手感一致性，插针的伸出长度做了统一公差控制，保证每根插针能够同时与对接端的插孔接触，避免出现个别针脚虚接的问题，绝缘基座与金属外壳之间采用过盈压装的配合方式，

　　不需要额外的紧固件即可实现牢固结合，减少了整体的零件数量，也降低了装配工序的复杂度。外壳的表面做了哑光金属处理，既能够提升耐腐蚀性能，也可以避免生产装配过程中留下明显的划痕，保持外观的一致性。在实际选型应用中，这类四针圆形连接器通常用来连接接近开关、光电传感器这类需要供电加信号输出的检测元件，相比方形连接器，圆形结构在旋转任意角度都可以通过针位标识快速对位，在狭小的设备安装空间内操作更加方便，金属外壳的抗挤压能力也更强，适合设备外侧的外露安装场景，能够承受一定的外力碰撞而不损坏内部的插针与绝缘结构。
