多通道阵列式传感检测执行模组结构

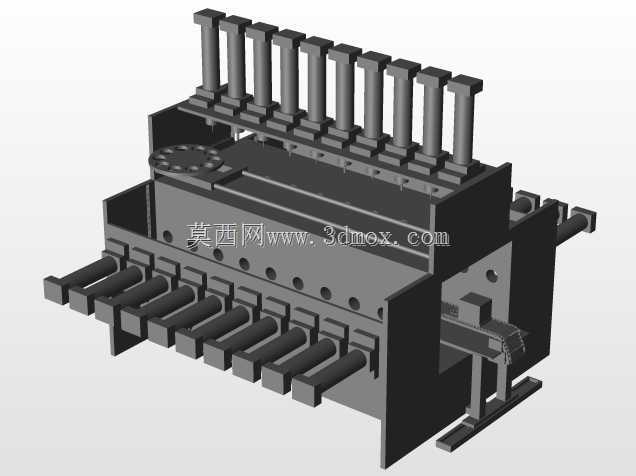

　　这款多通道阵列式传感检测执行模组，主要面向工业自动化产线的多工位并行检测场景设计，可适配电子元器件分选、小型零件尺寸批量检测、多工位流体通断状态采集等工况，在3C电子组装、小型汽配零件检测、实验室多通道试样测试台架上都能找到对应的适配场景。从结构布局来看，模组采用上下双层对位设计，上层排布10组柱状压合执行单元，下层对应设置12组探针式传感接插端口，执行单元与传感端口的对位公差控制在0.02mm范围内，可保证压合过程中传感触点与被测件的可靠接触，避免出现接触不良导致的检测数据偏差。模组主体采用框架式钣金拼接结构，侧边预留同步带传动安装位，可直接对接产线的往复输送机构，不需要额外设计转接安装板，能缩短设备集成的设计周期。

　　在功能实现逻辑上，上层压合单元采用独立导柱导向结构，每个压头都配有单独的复位弹簧，可适配不同厚度的被测工件，当工件输送到检测位时，压合单元同步下行，将被测件压紧定位的同时，下层传感探针接触工件的检测点位，同步采集多路电信号或物理参数，一次行程即可完成单批次10个以上工件的并行检测，相比单通道检测结构，检测效率可提升8倍以上。设计过程中特意将传感接线端口统一布置在模组侧方的走线槽内，所有线缆可沿侧边线槽规整排布，避免设备运行过程中线缆与运动部件发生剐蹭，降低设备运维的故障概率。安装边界方面，模组整体安装基面的定位孔采用标准孔距设计，可直接固定在标准铝型材工作台上，整体高度控制在220mm以内，不需要额外加高设备机架，

　　适配多数现有自动化检测设备的内部安装空间。模组的运动部件均设置有限位硬挡块，可防止压合行程超限损坏传感探针，同时在压合行程末端设置有缓冲阻尼结构，降低压合瞬间的冲击力，延长传感单元的使用寿命。从结构细节来看，模组的压头端面采用可拆卸设计，可根据不同被测件的外形更换对应材质的压头，比如检测易碎工件时可更换聚氨酯压头，检测硬质金属工件时可更换淬火钢压头，不需要改动整体结构即可适配不同的检测需求。下层的传感探针安装板同样采用快拆结构，当需要更换不同检测点位的探针时，只需松开安装板的固定螺丝即可整体更换，大幅减少换型调试的时间。
