多模数渐开线圆柱齿轮啮合传动组结构

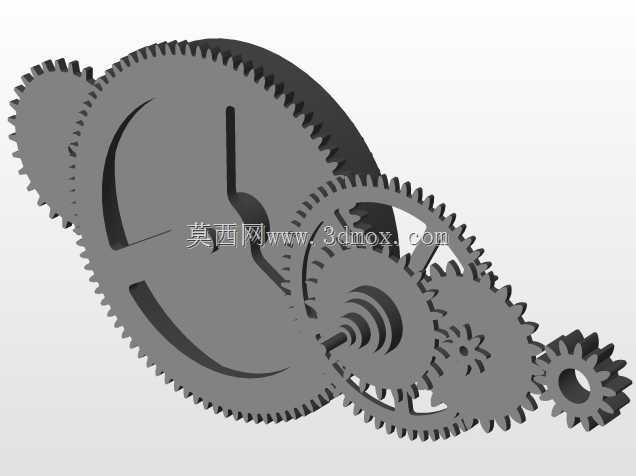

　　这套多齿轮啮合传动结构，核心采用不同模数、不同齿数的渐开线圆柱齿轮搭配，可实现小输入扭矩下的多级减速传动输出，适配各类需要精准转速匹配、扭矩放大的机械传动场景。从结构布局来看，大直径主齿轮作为核心传动件，齿部采用标准渐开线齿形设计，齿向误差、齿形公差均按通用机械传动的中等精度等级设定，可保证啮合过程中传动平稳，无明显卡滞、冲击问题，适合在中低速、恒定载荷的传动工况下长期运行。

　　设计过程中，首先根据传动比需求匹配各级齿轮的齿数参数，大齿轮与周边小齿轮的中心距严格按照模数、齿数和的一半进行计算预留，同时考虑实际装配时的侧隙需求，在齿厚方向预留了合理的公差余量，避免热胀冷缩或加工误差导致的啮合卡滞。齿轮的轮毂部分根据安装需求做了差异化设计，部分带辐条的齿轮在保证结构强度的前提下做了减重处理，可降低传动过程中的转动惯量，提升传动响应速度，实心结构的小齿轮则侧重提升齿根强度，可承受更大的交变载荷冲击。

　　从安装边界来看，整套传动组的轴向尺寸根据齿轮厚度、装配间隙做了严格限定，各齿轮的安装轴孔采用标准圆柱孔设计，可适配常规的圆轴安装配合，轴孔处的台阶结构可实现轴向定位，无需额外加装过多定位套即可完成轴向固定。各级齿轮的啮合重合度控制在1.2以上，保证传动过程中始终有至少一对轮齿处于啮合状态，降低传动过程中的噪音与振动。

　　实际应用中，这类多齿轮啮合组可直接集成到小型机械的传动箱内，也可作为独立传动模块用于自动化设备的动力传递环节，比如小型输送设备的动力端、精密仪器的调节机构、手动机械的扭矩放大结构中，都能通过调整齿轮的搭配组合实现不同的传动比输出。设计时还考虑了加工工艺性，所有齿轮的齿形均可通过滚齿、插齿工艺完成加工，无需特殊定制刀具，轮毂、辐条部分的结构也适配常规的车削、铣削加工流程，可有效降低零件的加工成本与生产周期。装配时只需保证各齿轮轴的平行度误差在允许范围内，即可实现顺畅的啮合传动，后期维护也仅需定期在齿面添加润滑脂，即可降低齿面磨损，延长整套传动结构的使用寿命。
