普罗蒂波线性输送检测工位结构设计

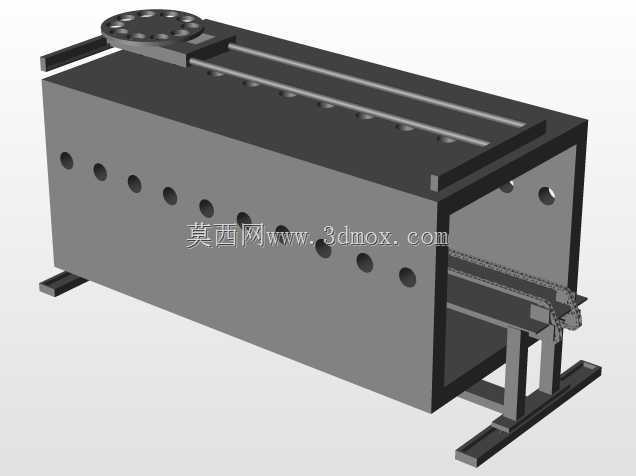

　　这套结构的设计初衷是面向精密零部件的在线检测工序，解决传统零散工位流转效率低、定位基准不统一的问题，整体采用框架式方通焊接机架作为承载主体，机架侧面预留的多组等距安装孔，可根据检测点位的实际需求灵活调整光电、接近类检测元件的安装位置，无需额外焊接支架，适配多规格小零件的检测节拍调整。机架顶部集成双平行直线导轨副，滑台搭载带定位孔的转盘载具，可实现待检工件的线性输送与工位间的旋转角度调整，载具上的定位孔按照常见小型冲压件、电子接插件的定位基准设计，可直接更换适配的定位销完成不同产品的快速换型，底部的支撑脚采用可调式结构，可在安装时调整整机水平度，抵消车间地面不平整带来的导轨运行卡滞问题。从安装边界来看，整机宽度控制在600mm以内，

　　长度适配常规1.2米流水线的对接高度，进料端与出料端的接口预留了标准输送机的连接孔位，可直接嵌入现有产线无需额外改造机架。设计过程中特意将传动组件布置在机架内部空腔，既可以避免车间粉尘、切削液落在传动导轨上影响运行精度，也能减少外露运动部件带来的安全隐患，机架侧面的镂空结构一方面是为了减轻整体重量，方便设备的移位与吊装，另一方面也便于日常维护时快速观察内部传动带、丝杠的磨损情况，无需完全拆解外罩即可完成张紧、润滑等常规保养操作。顶部的转盘载具采用硬质铝合金加工而成，表面做硬质氧化处理，耐磨性能优于普通钢材，长期往复旋转定位也不会出现定位孔磨损导致的精度偏差，载具下方的旋转轴采用深沟球轴承支撑，径向跳动控制在0.02mm以内，

　　满足视觉检测、尺寸检测类工位对定位精度的要求。在实际应用场景中，这套结构可直接对接上料机与分拣机构，待检工件随滑台移动到各个检测点位时，对应位置的传感器可完成工件有无、尺寸偏差、外观缺陷的检测，检测完成后根据结果将工件分流到合格与不合格料道，整套结构的设计没有冗余的功能部件，所有安装孔位、连接结构都围绕检测工位的实际需求布置，既可以作为独立的检测单元使用，也可以多组拼接组成更长的多工序检测线，适配不同产能的生产需求。
