拓扑优化轻量化发动机支架结构设计

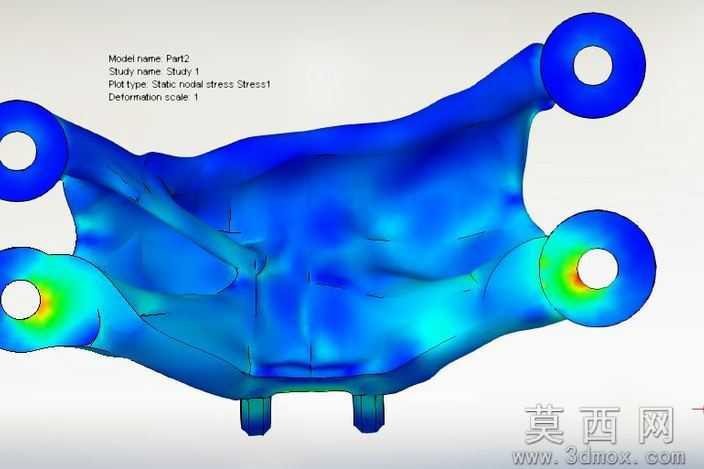

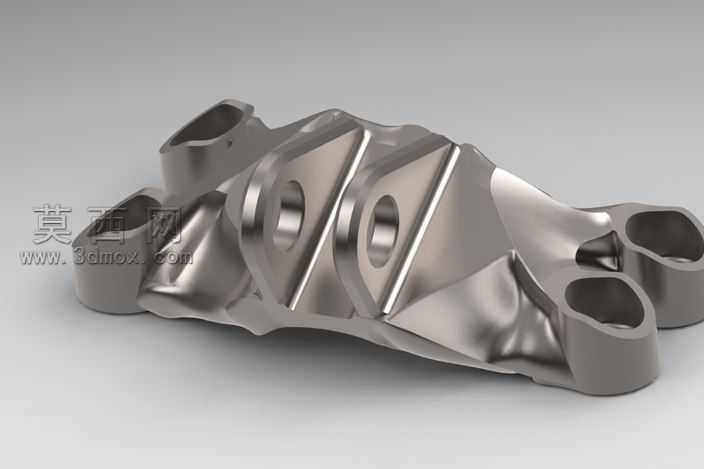

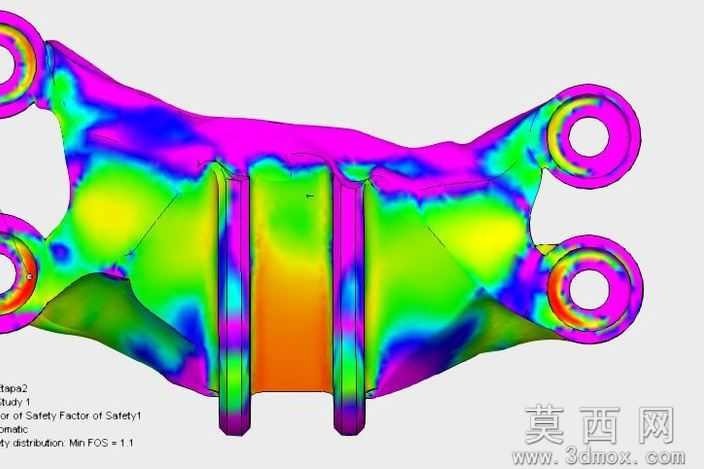

本款发动机支架采用拓扑优化设计方法完成结构迭代，建模阶段以原始支架实体为基础，在三维建模环境中划定设计空间与非设计区域，明确安装孔位、连接接触面等必须保留的功能结构边界，将载荷工况、约束条件作为优化输入参数，通过多轮迭代计算逐步去除低应力区域的冗余材料，最终得到兼具力学性能与轻量化优势的仿生流线型结构。建模过程中重点对网格划分精度进行把控，针对应力集中区域进行网格加密处理，确保有限元分析结果的准确性，优化计算阶段耗时6小时完成多工况下的应力分布求解，后续花费40分钟完成网格后处理，对优化生成的不规则曲面进行有机表面建模重构，耗时约10小时完成曲面顺滑过渡、圆角过渡等细节处理，保证模型可直接用于后续的增材制造生产。模型材质设定为高强度金属，渲染阶段采用金属哑光材质，精准还原金属构件的磨砂质感与光影反射效果，清晰呈现结构表面的加强筋走向、孔洞过渡细节。结构设计上，在保留全部安装连接点位的前提下，通过镂空、加强筋布局优化实现重量大幅降低，原始构件重量为2051g，优化后重量为554g，减重比例达到73%，同时通过力学仿真验证结构性能，最大位移控制在0.605毫米，静态节点应力最大值为123.2ksi-RMS，完全满足发动机支架的承载使用要求，实现了轻量化与结构强度的平衡，整体结构无冗余材料，应力分布均匀，避免了局部应力集中导致的结构失效风险，流线型的结构形态也适配增材制造的工艺特点，无需额外支撑即可完成生产制造。
