红色变径过渡连接基座结构设计

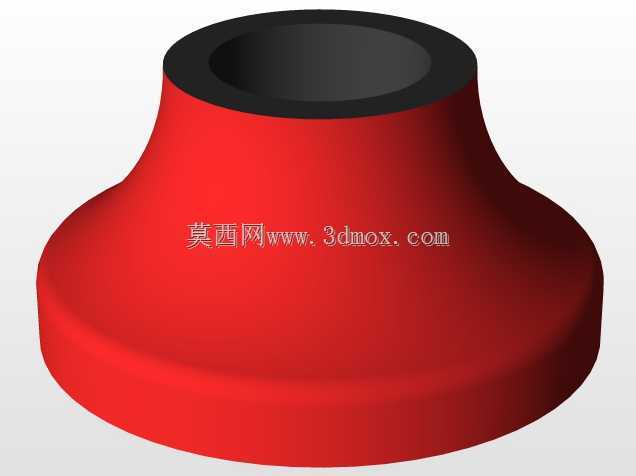

　　这类变径过渡基座常应用在流体管路衔接、设备支撑缓冲、传感器安装定位等场景中，作为不同口径部件的衔接载体，承担载荷传递、介质导流、安装定位的核心作用。从结构形态来看，产品采用下宽上窄的平滑曲面过渡设计，底部为大直径圆盘结构，可提供足够的支撑接触面积，降低接触面的压强，避免安装后出现应力集中导致的基座变形或接触面压损；上部为等直径圆筒接口，内壁做光滑处理，可与对应外径的管件、检测探头直接套接配合，接口边缘做了加厚处理，提升套接时的结构强度，避免反复拆装导致的接口开裂。曲面过渡段采用连续顺滑的弧面设计，没有直角转折结构，一方面可以降低流体经过时的局部阻力，减少介质在转角处的滞留堆积，另一方面也能优化应力传递路径，当上部接口承受径向载荷时，

　　力可以顺着弧面均匀分散到底部整个圆盘接触面，避免局部应力过大造成结构断裂。设计过程中需要重点控制上下端面的平行度公差，保证安装后上部接口的轴线与底部安装面垂直，避免衔接部件出现倾斜偏载；底部圆盘的端面需要做平面度处理，保证安装时与配合面完全贴合，若用于密封场景，可在端面加装密封垫圈，平滑的弧面也不会对垫圈造成切割损伤。安装边界上，底部圆盘的外径决定了所需的安装空间尺寸，安装时需要预留出至少大于圆盘外径5mm的操作空间，方便紧固件的拆装作业；上部接口的内径与配合部件的外径采用间隙配合设计，配合公差控制在H8/h7区间，既保证装配时的顺畅性，又不会出现过大的配合间隙导致的晃动或介质泄漏。这类结构没有多余的外置安装耳，

　　可根据实际使用场景选择粘接、压接、外围卡箍固定等多种安装方式，适配不同的设备安装需求，在小型检测设备、低压流体管路、桌面实验装置中都有广泛的应用。建模时需要重点保证过渡曲面的G2连续性，避免曲面出现褶皱、拐点，否则不仅会影响外观质感，还会在3D打印或机加工过程中出现应力集中点，降低成品的结构强度；上下端面的边缘都做了微小的倒角处理，去除加工毛刺，避免装配时割伤操作人员或损坏配合部件的密封面。
