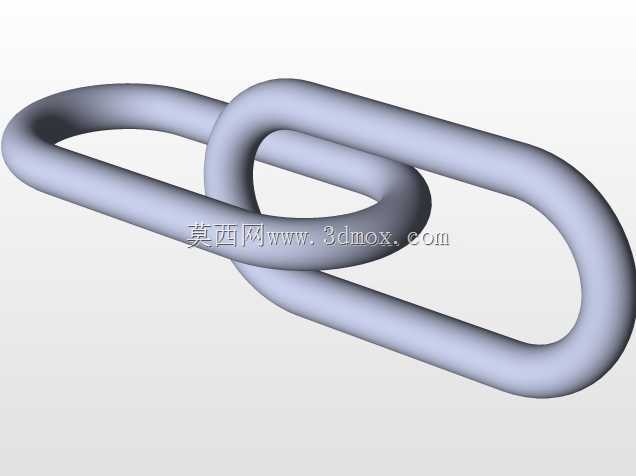

本次建模的互锁式圆角链环结构,是常规牵引、吊挂类五金链条的基础组成单元,在起重吊装、物料输送、户外防护、轻工产品连接等场景中都有广泛应用,小到文具回形针的弹性扣合逻辑,大到工业输送链条的承重连接单元,核心的互锁弯折逻辑都和该结构同源。从结构设计逻辑来看,两个链环均采用等直径圆棒弯折成型,环身整体为长圆形闭环,两端为等半径圆弧过渡,直线段与圆弧段保持相切连续,没有尖锐棱角,这种设计一方面能避免应力集中,在承受拉力载荷时让应力沿环身均匀分布,不会在弯折拐点处出现应力突变导致断裂,另一方面光滑的圆角表面也能减少相邻链环相对转动时的摩擦损耗,延长构件使用寿命。两个链环采用穿插互锁的装配方式,单环的内孔尺寸略大于环身的截面直径,
保证相邻链环可以在一定角度范围内自由转动,适配不同方向的拉力载荷,不会因为受力方向偏斜出现卡滞或者额外的弯折应力。建模过程中首先绘制单环的中心扫掠路径,长圆形路径的直线段长度、两端圆弧半径需要匹配设计的承重需求,扫掠截面的圆直径根据额定载荷下的抗拉强度计算确定,保证环身截面的有效承载面积满足安全系数要求;完成单环建模后,通过空间角度旋转将第二个环穿入第一个环的内孔中,调整两个环的相对位置,保证环身之间保留均匀的活动间隙,既不会因为间隙过小出现转动卡涩,也不会因为间隙过大导致链条整体伸长量超标,影响传动或者吊挂的精度。从安装边界来看,这类链环作为基础连接件,不需要额外的紧固件辅助装配,依靠自身的互锁结构即可实现相邻构件的连接,
单环的外形尺寸决定了整个链条的最小弯曲半径,在配套设备设计时,链轮的齿槽尺寸、导向轮的轮槽宽度都需要和链环的截面直径、环身长度匹配,避免出现跳齿、卡链的问题。在实际工况中,这类链环如果用于起重场景,还需要在建模后配套做有限元受力分析,验证在额定拉力下环身的最大应力是否低于材料的屈服强度,尤其是两个环的接触承压位置,需要校核接触应力是否会导致表面压溃变形;如果用于轻工产品的弹性连接场景,则可以适当调整环身的截面直径和弯折圆弧半径,获得合适的弹性变形量,满足日常使用的反复弯折需求。整个结构没有多余的附加零件,依靠最简单的几何互锁实现可靠连接,加工工艺也相对成熟,圆棒下料后通过弯折设备成型,再做焊接、打磨、表面处理即可完成成品制作,建模时还原的圆角过渡、相切连续等细节,也能直接对接后续的数控加工或者模具开模流程,不需要额外做几何修复。
