六面通孔立方体镂空结构练习件

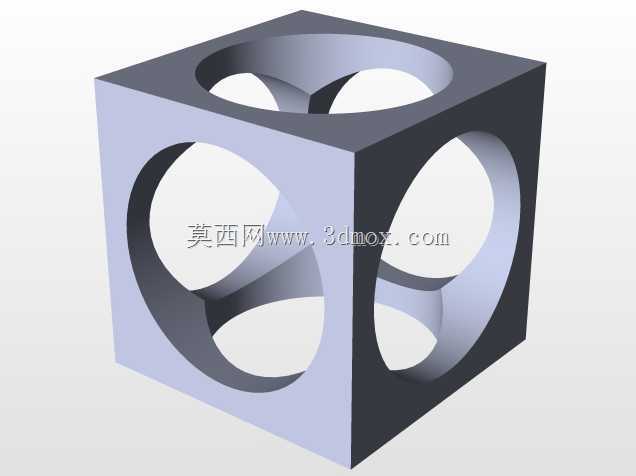

　　该结构件以正六面体为基础基体，六个端面中心位置均开设同轴等径圆形通孔，孔道在立方体内部交汇贯通，形成对称的镂空腔体结构，整体几何对称性极强，六个方向的结构特征完全一致，无额外的安装凸台、螺纹孔或定位销孔等附加结构，属于典型的几何建模练习类实体结构。从建模逻辑来看，这类结构的核心难点在于内部相贯线的处理，六个圆柱孔道在立方体中心区域交汇，会形成复杂的空间曲面交线，建模过程中需要精准控制每个孔的轴向定位与直径参数，保证各孔轴线分别垂直于对应立方体端面，且所有孔的轴线交于立方体几何中心，避免出现孔位偏移、相贯面错位的问题，同时要处理好实体切除后的壁厚均匀性，立方体棱边到孔壁的最小距离保持一致，不会出现局部壁厚过薄的应力集中区域。

　　这类结构常作为三维建模入门阶段的特征操作练习载体，用来训练拉伸凸台、拉伸切除、特征镜像等基础建模命令的使用，也可作为几何结构验证件，用于校验三维软件布尔运算的曲面处理精度，避免出现零厚度、面重叠等建模错误。在实际工程场景中，这类对称镂空立方体结构可衍生为流体管路的多通转接基础块，通过调整各通孔的直径、轴向角度，适配不同方向的管路连接需求，内部贯通的腔体可作为流体介质的流通通道，对称的外形也方便在设备台面上进行装夹固定，六个端面均可作为安装基准面，根据实际管路布局选择对应的端面进行外接接头的装配。从安装边界来看，该结构的最大外轮廓为正六面体，外接空间为规则立方体区域，无外伸的凸起结构，在装配时不需要额外预留避让空间，

　　可直接嵌入对应尺寸的安装槽内，也可通过夹持立方体棱边或端面完成固定，各通孔的端面为平面，可直接与平接头端面贴合密封，不需要额外加工密封面。结构整体无运动部件，为一体式实体结构，力学性能上对称的镂空设计在保证结构刚度的同时有效降低了整体重量，六个方向的受力特性完全一致，不会出现单侧受力薄弱的问题，可作为轻量化的支撑垫块或流体分配块的基础原型，后续可根据实际使用需求在端面追加螺纹孔、密封槽等特征，拓展其实际使用功能。建模过程中需要注意，在完成单方向的孔切除后，可通过基准轴镜像的方式快速生成其余五个方向的孔特征，相比逐个绘制草图切除的方式，能更好保证各孔的位置精度，也便于后续修改参数时同步调整所有孔的尺寸，避免逐个修改出现的参数不一致问题，同时在特征生成后需要检查内部相贯区域的面连续性，确保没有碎面、破面的情况，保证模型可直接导入工程模块进行后续的仿真分析或工程图导出。
