阶梯轴套类回转传感构件结构设计

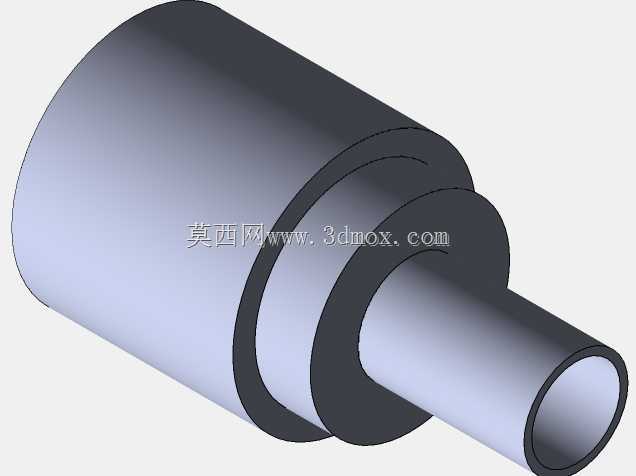

　　这类阶梯式回转构件常见于工业传感检测单元的安装适配场景，多作为光电、电感类传感器的外壳承载结构使用，在自动化生产线的位置检测、位移反馈工位中承担核心的防护与定位作用。从结构特征来看，整体采用同轴多段阶梯式设计，不同直径的圆柱段沿轴向依次排布，最外侧大直径段主要用于和设备安装基座贴合，提供足够的支撑接触面积，避免安装后出现受力偏载；中间的环形凸台结构一方面用于轴向限位，安装时可直接抵靠在安装面板的定位端面，无需额外调整轴向位置即可保证传感探头的伸出长度符合检测距离要求，另一方面凸台形成的环形槽可嵌入密封胶圈，在有切削液、粉尘的工业现场实现IP65级别的端面密封，保护内部传感元件不受外界介质侵蚀。最内侧的小直径空心段为探头容纳腔，

　　内孔的同轴度公差需要控制在0.02mm以内，保证内部传感元件的光轴或电感轴线和安装基准完全重合，避免检测信号出现偏移。设计这类回转构件时，优先采用回转特征建模思路，先绘制半截面的轮廓草图，通过几何约束保证各段圆柱的同轴度、端面的垂直度，再通过实体回转生成主体结构，中间的环形凹槽可通过回转切除特征完成，相比多段圆柱拼接的建模方式，能更好保证各特征的几何公差关联，减少后续工程图标注的基准冲突。安装边界上，大直径段的外径需要匹配安装面板的开孔尺寸，通常比安装孔大2-3mm形成压边，小直径段的伸出长度需要根据检测工位的触发距离确定，一般比被检测物体的运动轨迹间隙小1-2mm，避免运动过程中发生刮碰。

　　这类构件的壁厚设计需要兼顾结构强度和内部元件的散热需求，大直径段壁厚通常设置为2-3mm，小直径段因为要承受安装时的拧紧力矩，壁厚不小于1.5mm，避免装配时出现开裂变形。在实际应用场景中，这类结构还可根据使用场景调整材质，普通工况采用铝合金材质做阳极氧化处理，有腐蚀介质的工况采用304不锈钢加工，既满足结构强度要求，也能适配不同工业现场的使用环境。建模过程中需要注意各段过渡位置的圆角处理，直角过渡位置容易产生应力集中，在有振动的检测工位长期使用可能出现断裂，通常在阶梯交接位置设置R0.5-R1的工艺圆角，既不影响安装定位，也能提升构件的抗疲劳性能。
