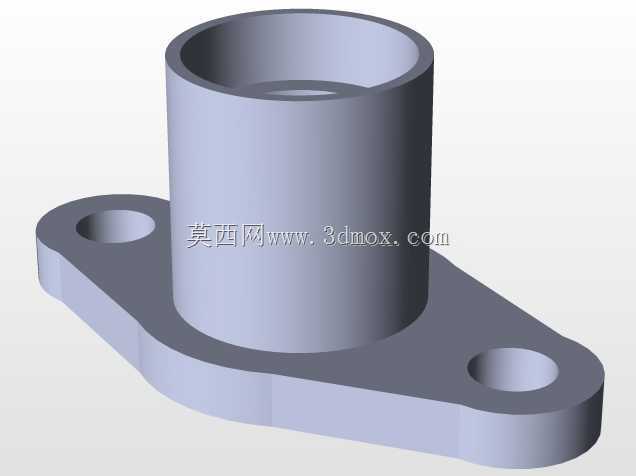

带菱形安装法兰的立式传感基座结构件

　　这类带菱形安装法兰的立式筒体结构件，是小型压力、液位类传感元件的配套安装基座，在小型流体管路、实验台检测工位、小型气动回路里应用十分普遍。结构主体为垂直设置的空心筒体，内壁预留足够的通径空间，既可以作为被测介质的导流通道，也能容纳传感探头的插入段，保证探头检测端完全处于介质流通区域，避免检测盲区。底部的菱形安装法兰做了圆角过渡处理，两个安装孔对称分布在法兰长轴两端，安装时不需要额外加工定位止口，只要在安装面预制对应孔距的螺纹孔，穿入紧固件即可完成固定，法兰与安装面贴合的底面做了平面度管控，能保证安装后不会出现介质渗漏的情况，适合低压工况下的快速装配。从设计逻辑来看，筒体与法兰的衔接位置做了渐变圆弧过渡，没有尖锐的应力集中棱角，

　　既可以降低注塑或机加工过程中的应力变形风险，也能在设备运行产生小幅振动时，避免衔接位置出现疲劳开裂的问题。筒体的高度根据常规传感探头的插入深度设定，既不会因为筒体过短导致探头固定不稳，也不会因为筒体过长造成介质残留、增加流道阻力。法兰的外轮廓尺寸控制在紧凑范围内，两个安装孔的孔距经过匹配计算，在狭小的安装空间里也能顺利完成紧固件的锁紧操作，不需要预留过大的操作空间，适配集成度较高的小型检测设备布局。这类基座的筒体上端面通常用来固定传感元件的主体，端面的平面度和筒体轴线的垂直度有明确公差要求，能保证传感元件安装后与流道保持垂直，避免探头倾斜导致的检测数据偏差。在实际选型应用中，这类基座可以适配多种不同检测原理的插入式传感元件，

　　不需要针对每款传感器重新设计安装结构，能大幅降低小型检测设备的结构设计工作量，同时统一的安装尺寸也方便后期传感元件的更换维护，不需要改动原有设备的安装面结构。建模过程中需要重点管控筒体壁厚的均匀性，避免壁厚不均导致成型后出现筒体变形，影响传感元件的装配同轴度，法兰上的安装孔位置公差需要控制在合理范围，避免出现安装孔错位无法装配的问题，筒体与法兰的过渡圆角需要根据加工工艺调整参数，保证加工过程中不会出现缺料或者应力集中的缺陷。
