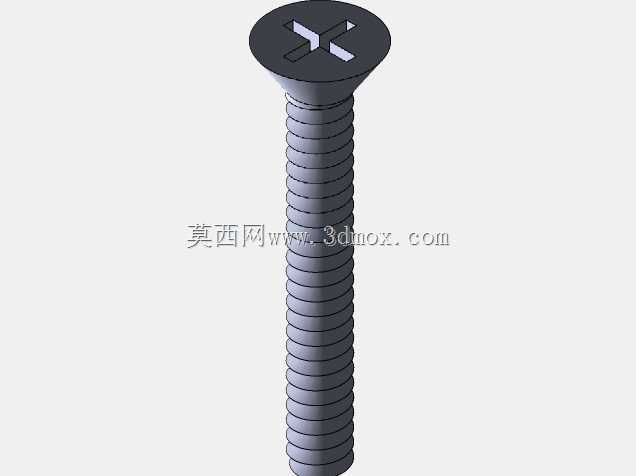

十字槽沉头全螺纹紧固螺钉三维数模

　　这款沉头十字槽全螺纹螺钉，是机械装配场景中应用覆盖极广的一类紧固连接件，日常在钣金机柜装配、消费电子外壳固定、小型仪器仪表内部结构锁附、低压电气元件安装等场景中都能见到它的身影。沉头结构的设计核心，是装配完成后螺钉头部可以完全沉入被连接件的沉孔内，保证安装面的平整无凸起，避免突出的螺头剐蹭周边管线、操作人员，或是干涉其他相邻部件的装配空间，尤其适合对安装面平面度有要求、外部不允许有突出紧固件的外观件、密封面结构。

　　从结构设计逻辑来看，头部采用十字槽驱动形式，相比一字槽拥有更好的对中性，手动或电动螺丝刀装配时不易滑出槽口，能传递更大的拧紧扭矩，同时槽口的对称结构也适配自动化装配线上的电动起子批头对位，大幅提升批量装配的效率。全螺纹的杆身设计，让螺钉可以适配不同厚度叠层的被连接件，不需要额外区分光杆段长度，在薄板叠装、多层结构锁附时，螺纹可以全程啮合被连接件或是配套螺母的牙型，保证连接的预紧力均匀分布，不会出现光杆段卡滞、无法锁紧到指定位置的问题。

　　建模过程中，头部的沉头锥面角度严格遵循通用紧固件的标准锥度参数，保证和标准沉孔的配合贴合度，避免出现头部无法沉平、锥面贴合面积不足导致锁紧后应力集中的问题；螺纹段采用真实的螺旋牙型建模，而非简单的贴图示意，牙型角、螺距参数都匹配对应公称直径的标准粗牙螺纹规格，在做虚拟装配干涉检查、装配应力仿真时，可以真实还原螺纹啮合的接触状态，不会出现仿真结果失真的情况。头部的十字槽深度、槽宽尺寸也按照标准批头的配合尺寸设计，既保证槽深足够传递扭矩，也避免槽深过大导致头部强度不足，拧紧时出现头部开裂的问题。

　　在实际选型使用时，需要提前确认被连接件的沉孔加工尺寸，沉孔的大径、深度、锥角要和螺钉头部参数匹配，避免出现头部突出或是沉孔过大导致头部承压面不足的问题；杆部长度选择要保证锁紧后螺纹末端露出螺母或是被连接件2-3个牙距，保证螺纹啮合的有效牙数足够，避免滑牙。这类螺钉常搭配平垫、弹垫使用，在有振动的工况下，弹垫可以提供持续的预紧力补偿，防止螺钉受振动松动，平垫则可以增大头部的承压面积，避免锁紧时压伤较软的被连接件表面，比如铝合金件、塑料件的装配场景中，平垫的使用可以有效分散锁紧压力，保护基材表面不被压溃。
