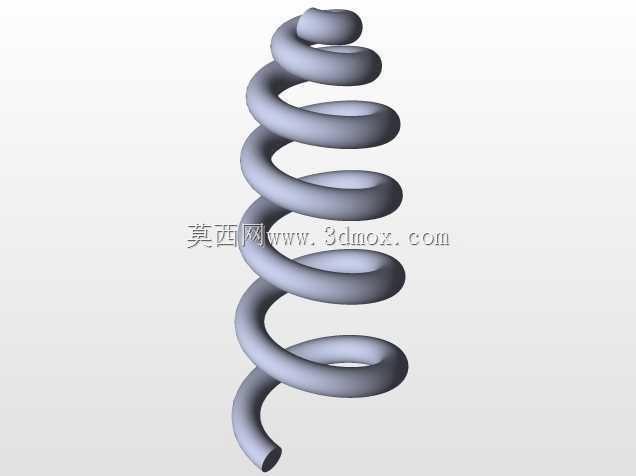

变径端螺旋压缩弹簧三维结构设计

　　这款变径端螺旋弹簧的建模过程，首先要明确其核心应用场景——这类带端部收窄结构的弹簧，常被用在空间受限的传感设备缓冲工位、小型仪器仪表的复位机构中，区别于常规等径圆柱弹簧，它的端部小直径段可以直接嵌入安装座的定位孔内，不需要额外加装弹簧导套就能避免工作过程中出现径向窜动，在小载荷高频往复的工况下稳定性更突出。从结构设计逻辑来看，建模时首先要确定弹簧的有效圈数与支撑圈配比，主体大直径段承担主要的弹性变形量，两端收窄的过渡圈要做平滑的螺距与直径渐变处理，避免截面突变带来的应力集中，实际生产中如果过渡段的曲率变化过于突兀，弹簧在反复压缩后很容易在变径位置出现疲劳断裂，所以扫掠路径的样条曲线要做曲率连续约束，不能出现硬拐点。从安装边界来看，

　　主体段的外径要匹配安装腔的内壁间隙，预留10%左右的径向活动余量，避免压缩过程中弹簧外圈与腔壁摩擦产生异响与磨损，端部小直径段的尺寸要和安装定位孔采用间隙配合，装配时可以直接卡入定位，不需要额外的固定结构，能减少装配工序的零件数量。功能特性上，这款弹簧的刚度匹配小载荷工况，有效圈的螺距设计要保证在额定压缩量下不会出现并圈现象，两端的磨平支撑圈要保证端面与弹簧轴线垂直，垂直度公差控制在自由高度的2%以内，避免安装后出现偏载。建模过程中螺旋线的生成要分段设置参数，主体段保持固定螺距与固定直径，两端过渡段同时调整直径参数与螺距参数，保证扫掠出来的簧丝截面过渡顺滑，没有扭曲变形，簧丝的直径选择要匹配计算得出的刚度要求，

　　同时要考虑端部收窄位置的弯曲应力，适当调整过渡段的螺旋升角，降低局部应力峰值。这类弹簧在实际使用中，常作为小型传感器的触压复位元件、精密仪表的震动缓冲元件，相比等径弹簧，它的端部自定位特性可以省去配套的导向零件，让整体机构的结构更紧凑，尤其适合安装空间狭小的便携式检测设备内部，在设计时还要考虑极限压缩状态下的长度，保证并圈长度小于安装腔的最小允许高度，避免压并时对相邻零件造成刚性冲击。
