8毫米规格L230C型联轴器结构设计

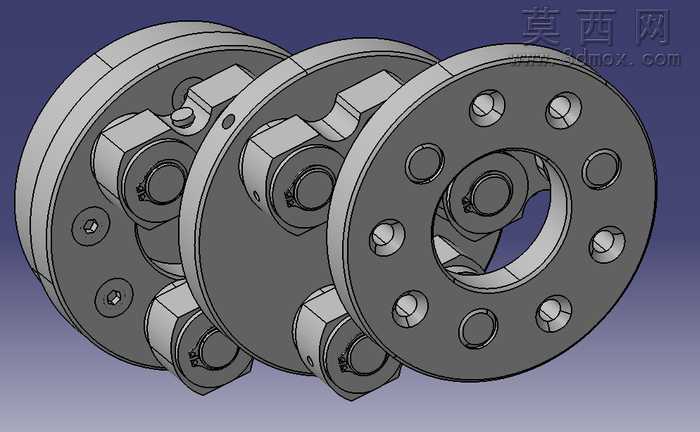

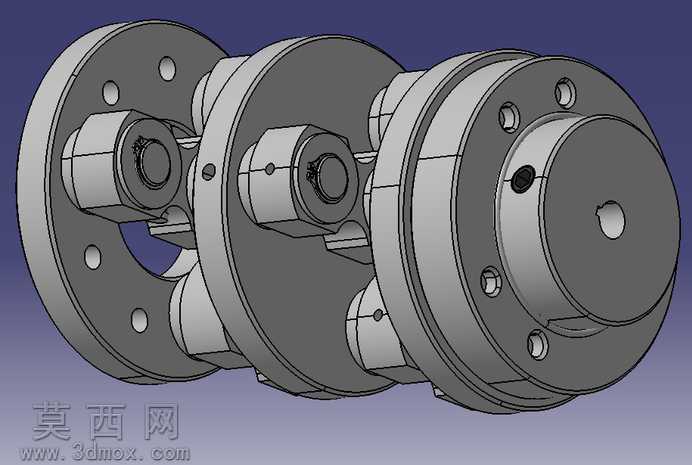

本作品为8毫米适配规格的L230C型联轴器三维建模成果，建模过程严格遵循机械传动部件的设计规范，以实现两轴间可靠扭矩传递、补偿安装与运行过程中产生的径向、角向与轴向偏移为核心设计目标。建模阶段首先完成整体结构的参数化搭建，将两端带安装孔的法兰盘、中间弹性连接组件、定位销、锁紧螺钉等所有零件按实际装配关系逐一构建，每一处安装孔的孔径、孔位分布、法兰盘厚度、连接凸台尺寸均匹配8毫米轴径的安装适配要求，保证各零件间的装配公差符合机械设计标准，无干涉错位问题。材质配置上，针对法兰盘等金属受力部件赋予合金钢材质属性，还原金属加工后的哑光金属质感，对中间连接组件根据其缓冲减震的功能需求，匹配对应的弹性部件材质表现，通过材质参数的调整区分不同零件的功能属性与视觉差异。结构设计上，该联轴器采用多组件复合连接形式，两端法兰盘设置均匀分布的螺栓安装孔，可实现与待连接轴端的稳固锁紧，中间的连接结构可在传递扭矩的同时，抵消两轴安装时的对中误差，降低运行过程中的振动传递，提升传动系统的运行稳定性与使用寿命。渲染阶段采用工业产品常用的展示视角，以纯色背景突出联轴器本身的结构细节，通过合理的光影设置，清晰呈现各零件的轮廓、装配关系与表面特征，无论是法兰盘上的沉孔、锁紧螺钉的头部细节，还是中间连接组件的配合间隙都得到清晰展现，完整还原了该款联轴器的真实结构形态，可用于机械传动方案的展示、教学演示以及后续的工程设计参考，能够直观呈现该类联轴器的工作原理与结构特点，为相关传动系统的选型、设计提供直观的三维参考依据。
