金属薄板压花冲压成型工装结构

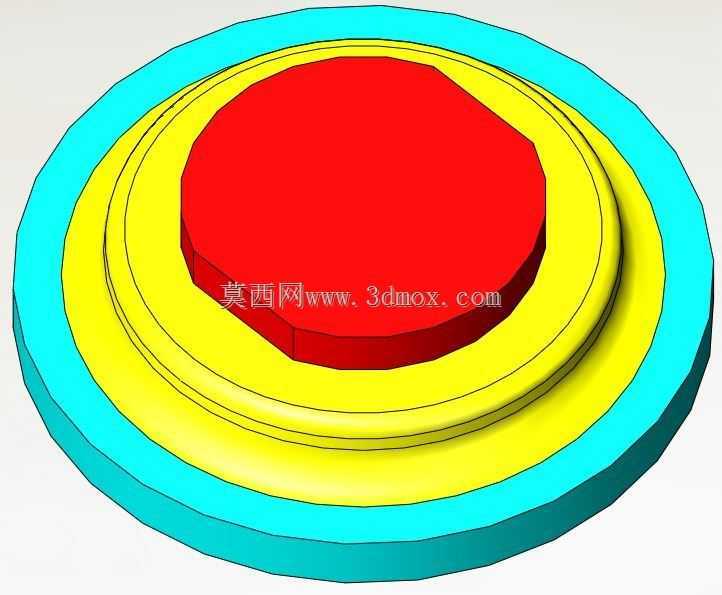

　　在钣金加工的量产环节里，压花工序的成型一致性一直是车间工艺端卡控的重点，这套压花冲压成型结构，就是针对薄金属板表面压型需求开发的作业工装，适配常规开式压力机的安装接口，可直接挂载在现有冲压设备上完成压花作业，不需要额外改造设备滑块与工作台的连接结构。从结构分层来看，整套工装采用同轴阶梯式布局，最外层的 cyan 色环是工装的安装定位基准圈，加工时通过外圈止口与下模座的定位槽配合，能保证合模时的同轴度误差控制在0.05mm以内，避免压花区域偏位导致的废品；中间两层黄色环形结构分别是压边圈与成型卸料环，压边圈在滑块下行时会先接触板料表面，依靠弹性元件提供的预压力把板料四周压紧，防止压型过程中板料出现起皱、拉裂缺陷，

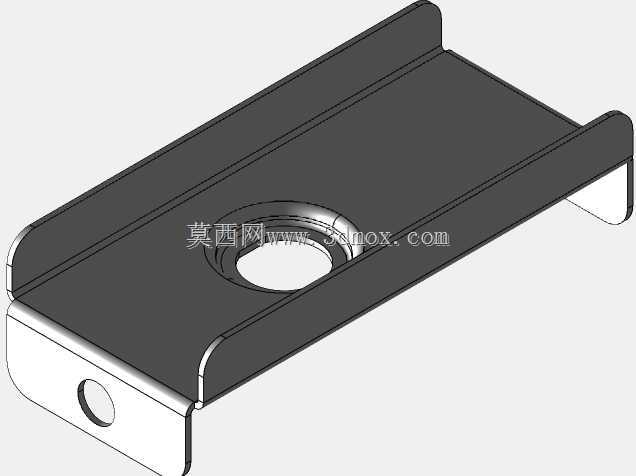

　　卸料环则在成型完成滑块回程时，把卡在成型凸模上的工件自动脱卸，不需要人工撬取，能有效提升单工序的作业效率。中心红色的多棱边凸台是核心压花成型工作面，其棱边做了R0.3mm的圆角过渡处理，避免冲压时棱边剪切板料导致的成型面毛刺，凸台的高度根据常用压花深度设计为4mm，适配1.2mm到2.0mm厚度的镀锌板、冷轧板等常用钣金材料，压出的花纹棱边清晰，成型后板料的平面度能控制在0.1mm/100mm范围内，满足电子外壳、五金装饰件、传感器安装垫片等零件的表面压型精度要求。设计时特意把成型工作面的拔模斜度设置为1.5度，既保证压花的纹路深度均匀，也能减少脱模时的摩擦阻力，延长工装的使用寿命；整套工装的安装边界直径控制在280mm以内，

　　适配车间内多数16吨到40吨规格的开式可倾压力机的工作台安装尺寸，不需要定制特殊规格的模座，可直接纳入现有冲压生产线的工装库进行调度使用。在实际生产验证中，这套结构针对GA16规格的热镀锌板、冷轧板、电镀锌板都有很好的适配性，压型1000次后成型面的磨损量小于0.02mm，不需要频繁修磨，能稳定满足中小批量钣金件的压花加工需求，压花后的零件表面纹路一致性好，后续喷涂、电镀工序的附着力也能满足工艺要求，不会因为压型产生的内应力导致涂层脱落。
