电脑机箱散热轴流风扇结构设计

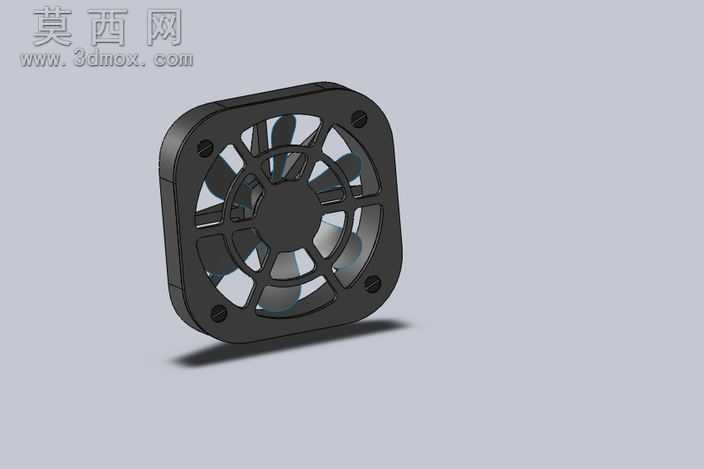

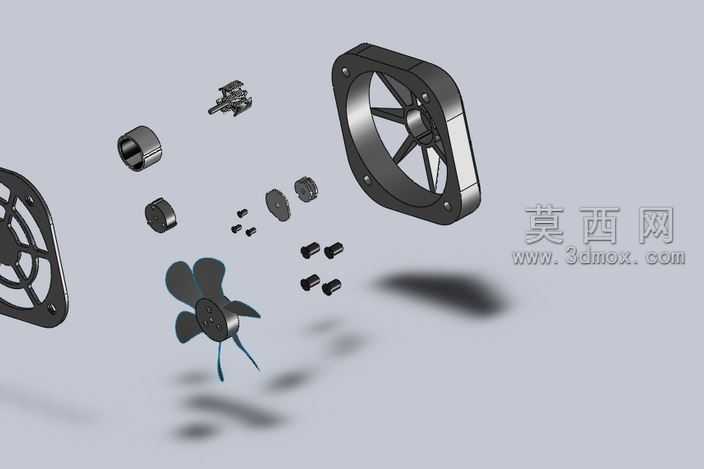

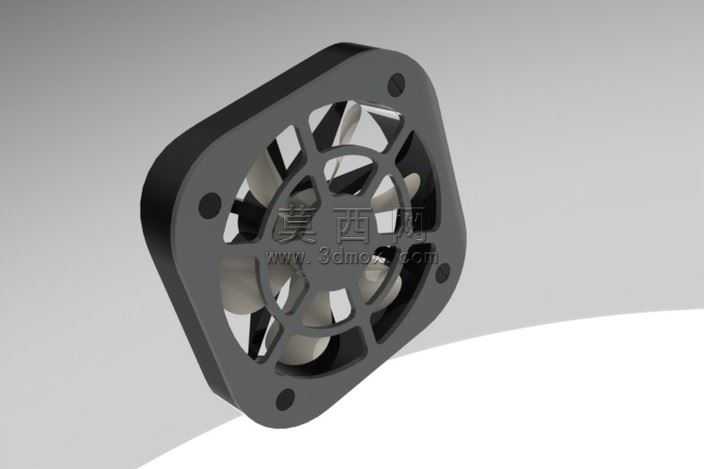

本作品为电脑机箱用轴流散热风扇的三维结构设计，建模过程采用参数化建模思路，先完成核心部件的尺寸约束搭建，再逐步细化各部分结构细节。首先构建风扇外框，外框采用圆角方形的一体化注塑结构设计，四个角预留标准安装孔位，孔位周边做加厚凸台处理，提升安装时的结构强度，避免螺丝锁附时出现开裂问题，外框内侧设计有导流承托结构，用于固定内部的电机支架与扇叶组件。扇叶部分采用七叶不等距布局设计，建模时对每片扇叶的翼型曲面做平滑过渡处理，通过调整扇叶的安装倾角与曲面弧度，在保证送风风量的同时降低转动时的气流紊流噪音，扇叶与中心轮毂做一体化连接，轮毂内部预留电机安装腔体，腔体尺寸适配标准微型直流无刷电机的装配公差，同时设计有卡扣定位结构，方便电机的快速装配与固定。电机支架采用多辐条对称式设计，辐条做流线型修型处理，减少对出风气流的阻挡，支架与外框的连接位置做圆角过渡，避免应力集中问题。材质设定上，外框、扇叶、支架均采用阻燃ABS工程塑料，表面做哑光磨砂质感处理，安装孔内嵌金属衬套提升耐磨性能，整体装配完成后各部件间预留合理的转动间隙，避免扇叶转动时与外框、支架产生剐蹭。渲染阶段采用柔和的影棚布光方案，通过多角度光源凸显模型的曲面细节与结构层次，材质反射参数调整为低反光的塑料质感，还原真实塑料风扇的视觉效果，整体结构完全符合电脑散热风扇的实际生产装配逻辑，可用于结构验证、装配演示以及相关产品的设计参考。
