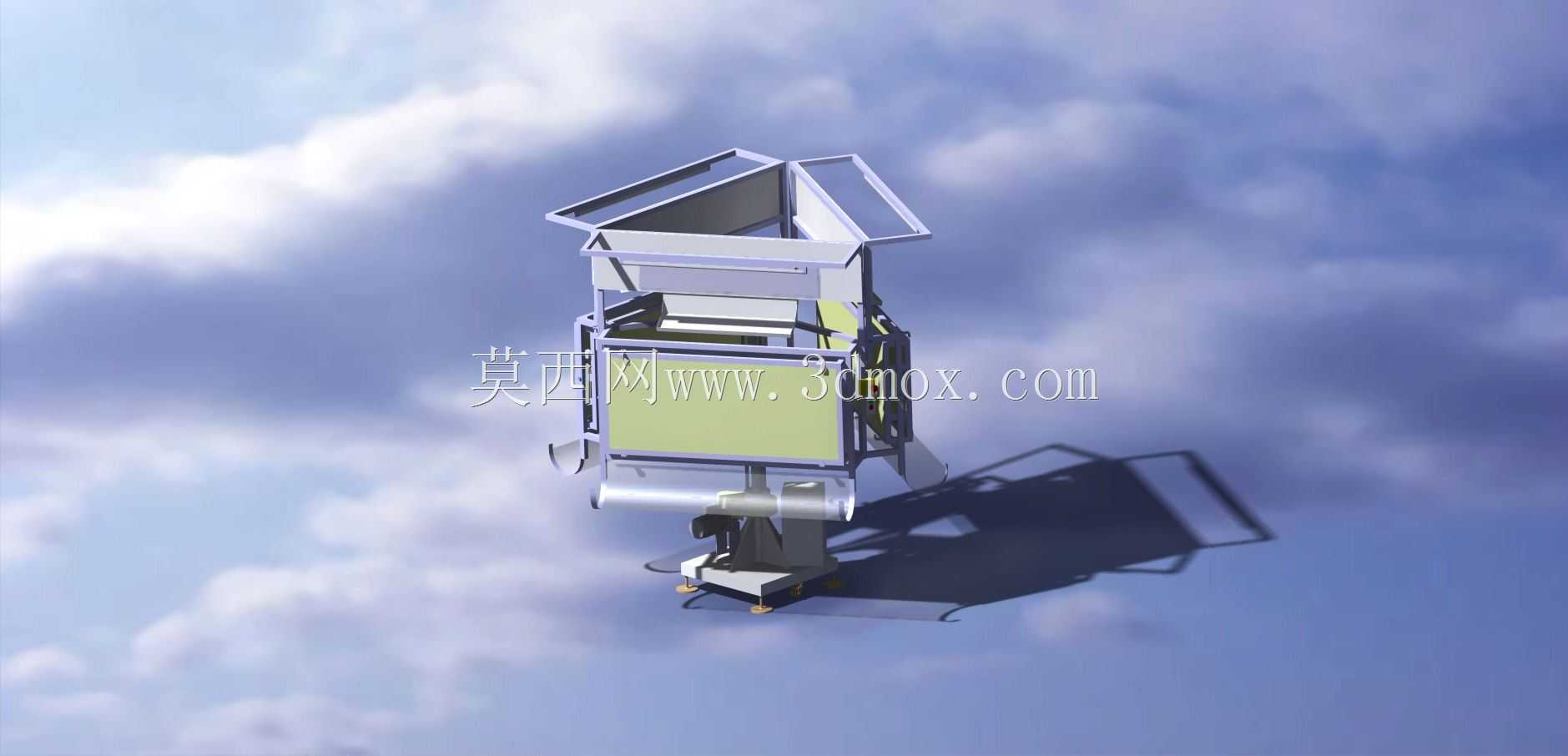

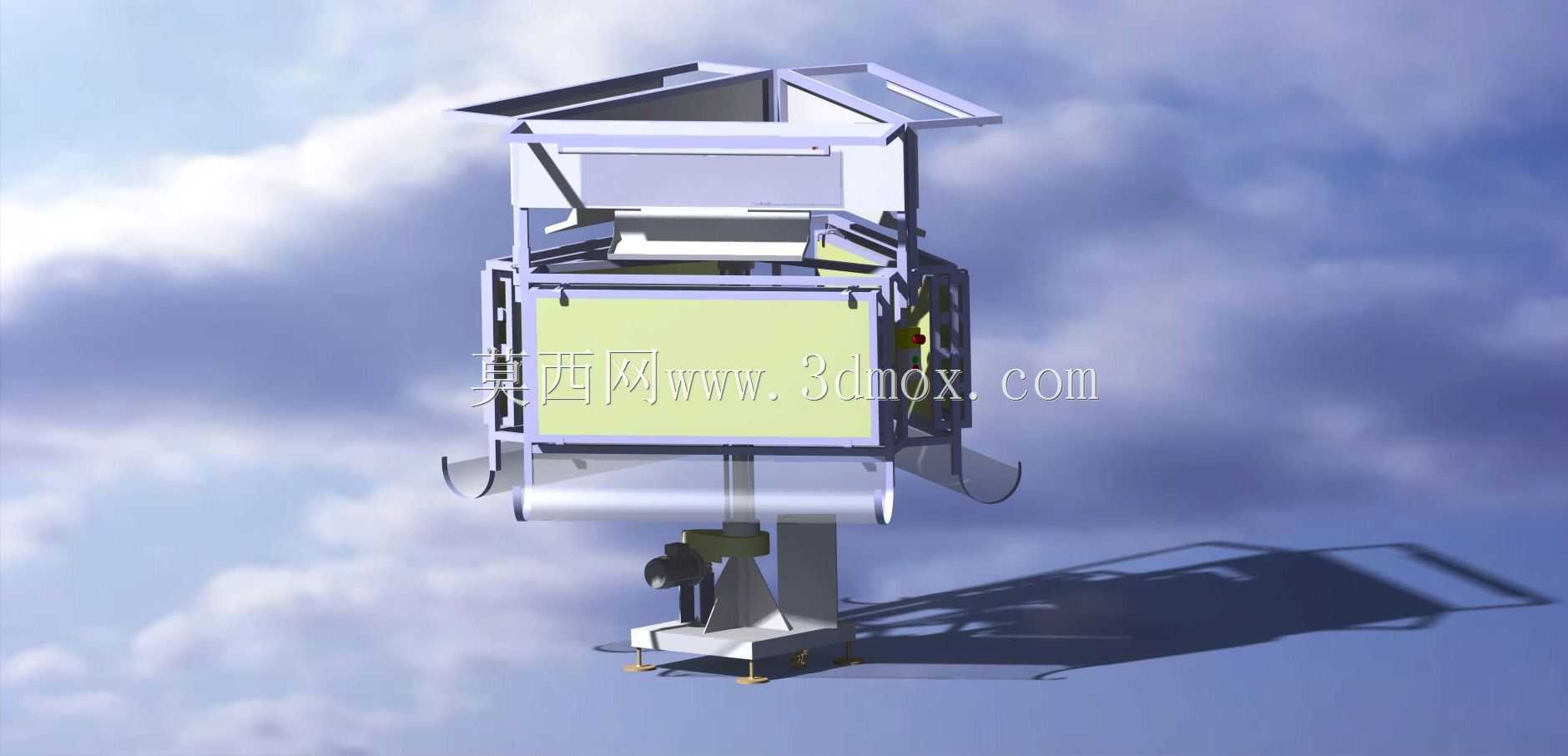

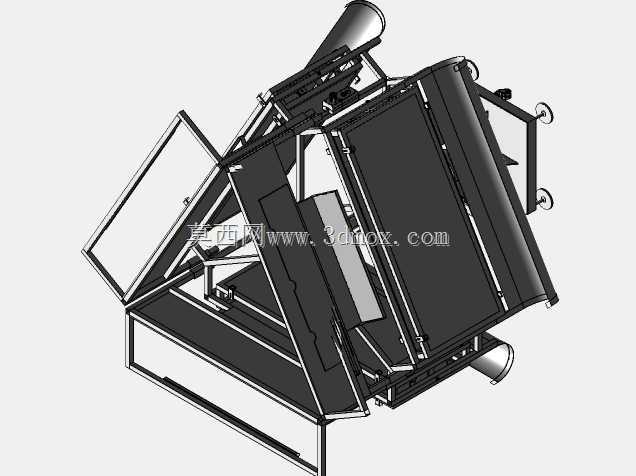

小型立式旋转分选给料设备结构设计

　　在小型物料分选、定量给料的生产场景中，这类立式旋转结构的设备常被布置在生产线前端的物料衔接工位，承担来料的均匀分流、定向排序输出的作用，适配小尺寸颗粒、小型异形工件的连续上料工序，常见于小五金加工、食品分装、电子元器件组装这类对给料节拍稳定性有要求的产线环节。从结构设计逻辑来看，该设备采用框架式立式布局，上部敞口式受料斗采用斜壁收拢设计，能够减少物料堆积架桥的概率，来料从上部投入后，依靠内部旋转构件的带动力，将物料沿周向均匀分流，再通过下部的导向通道将排序后的物料定向输送至下游工位，避免物料堆叠堵塞。设备中部设置的围挡结构一方面可以阻挡旋转过程中物料飞溅，另一方面也预留了观察窗口位，方便运维人员实时查看内部物料流转状态，

　　无需频繁拆解设备即可排查卡料问题。下部的支撑底座采用可调式脚座设计，安装时可根据现场地面平整度调整支脚高度，保证设备整体水平度，避免旋转构件因安装倾斜出现偏磨、运行异响的问题，底座的安装孔位预留了与生产线机架的固定接口，可直接通过螺栓锁紧在现有产线的型材架上，无需额外制作转接安装板。设计过程中，旋转组件的转轴同轴度是核心管控要点，上部受料段与下部出料段的同轴度公差需控制在0.1mm以内，否则长期运行会出现转轴晃动、物料分选精度下降的问题；框架主体采用薄壁型钢焊接后做时效处理，减少焊接应力带来的结构变形，保证设备长期运行的结构稳定性。设备的外形尺寸偏向紧凑化设计，整体占地空间不足0.3平方米，适合在空间局促的小型产线上布置，

　　上部受料口的高度适配常规人工投料或者上游皮带输送机的落料高度，无需额外增设提升衔接机构；下部出料口的高度可根据下游设备的接料位置做小幅调整，适配不同规格的接料料道、包装设备入口。在功能实现上，该结构依靠旋转构件的匀速转动带动物料做周向运动，配合内壁的导向条结构，让姿态符合要求的物料进入出料通道，姿态异常的物料会被重新带回受料区再次排序，整个过程无需额外的视觉识别或者气动分选构件，纯机械结构即可实现稳定的物料分选排序，故障率更低，运维成本也更可控。针对不同物料的分选需求，内部旋转构件的转速可通过配套的驱动调速模块调整，针对表面光滑、流动性好的物料可适当提高转速提升给料效率，针对异形、易卡滞的物料则降低转速减少卡料概率；

　　设备的内部过流面均做了圆角过渡处理，没有尖锐的棱角结构，避免物料在流转过程中出现卡滞、刮擦破损的问题，适配对物料外观完整性有要求的加工场景。从安装边界来看，设备运行时的振动量极小，不需要做专门的设备基础，直接固定在常规的生产线工作台面上即可稳定运行，侧面预留的驱动组件安装位可适配不同规格的减速驱动单元，用户可根据自身的产线节拍需求选配对应功率的驱动部件，不需要对主体结构做二次改动。
