工业厂区通道安全防护隔离栏结构

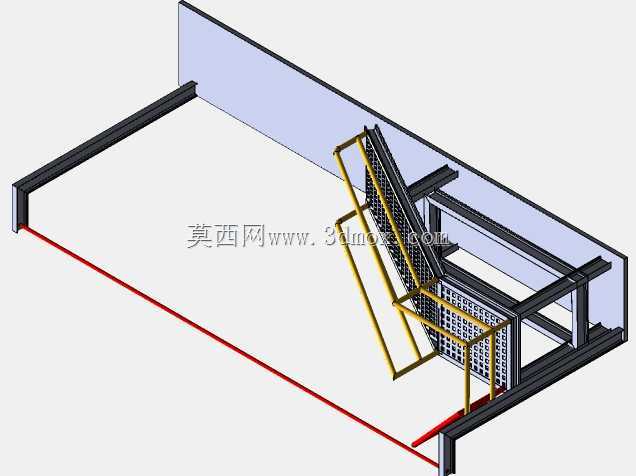

　　这套防护结构的设计初衷，是解决工业生产厂区内部人行通道与AGV、叉车等作业动线交叉区域的安全隔离问题，在很多机加工车间、仓储物流库区、自动化产线周边，人员通行路径和物料转运路径往往存在多处交汇，仅靠地面划线标识很难从物理层面规避误入风险，尤其是作业人员注意力集中在手头工作、或者转运设备驾驶员存在视线盲区的时候，很容易发生碰撞、剐蹭甚至卷入的安全事故。从结构组成来看，整套防护栏采用模块化框架设计，主体支撑框架用标准矩形钢管焊接成型，框架的立柱底部预留了膨胀螺栓安装孔位，安装时可以直接固定在混凝土地面，不需要额外做预埋基础，适配绝大多数已完工的工业地坪，安装边界的预留宽度只需要比通道净宽多留出120mm的立柱安装空间即可，

　　不会过多占用厂区有限的通行面积。护栏的栏板部分采用冲孔网板结构，相比整块实心挡板，冲孔网板不会完全遮挡视线，通道两侧的人员和设备驾驶员可以透过网孔观察到对侧的动态，提前做出预判，同时网板的刚性足够，能够承受常规作业下的意外撞击，不会因为轻微剐蹭就出现变形脱落。护栏上配套设置的黄色扶手结构，一方面是给靠近护栏通行的作业人员提供扶靠支撑，尤其是在通道存在坡度、或者地面有油污容易打滑的区域，扶手能起到辅助稳定的作用；另一方面醒目的黄色属于工业安全警示色，和黑色的主体框架、红色的地面警示边线形成视觉层次，远距离就能提醒人员注意防护边界。在设计这套结构的时候，特意考虑了现场安装的适配性，所有框架构件的连接位置都采用标准化的孔位设计，

　　现场安装时不需要二次焊接，只需要用配套的螺栓紧固件就能完成拼接，哪怕是后期需要调整通道宽度、或者移位改造，也可以快速拆解重组，不会造成构件的报废浪费。结构的转角位置做了圆弧过渡处理，没有突出的尖锐棱角，避免人员通行时不小心磕碰受伤，护栏的整体高度设置在1100mm，这个高度刚好符合工业防护栏的安全高度要求，既不会因为太矮起不到防护阻拦作用，也不会因为太高遮挡现场的监控摄像头、或者影响消防应急的视线通透。靠近设备侧的护栏框架还预留了传感器安装位，可以配套加装红外对射、接近开关等检测元件，一旦有人员或者设备越过防护边界，就能及时触发声光报警，联动周边的转运设备减速停机，把被动防护升级成主动预警。

　　这套防护结构不仅可以用在厂区内部的通道隔离，也可以适配自动化产线的设备周边防护、仓储库区的货位边界隔离、高空作业平台的临边防护等多个场景，框架表面采用静电喷塑处理，耐磨耐油污，在车间存在切削液、润滑油飞溅的环境下也不会轻易出现锈蚀掉漆的情况，日常维护只需要定期检查螺栓的紧固状态、清理网板上附着的杂物即可，不需要额外的复杂保养工序。在三维建模过程中，所有的钢管型材、网板、紧固件都采用参数化建模方式，设计人员可以根据实际现场的通道长度、转弯角度快速调整参数生成对应的模型，不需要从零开始绘制，能大幅缩短防护设施的设计出图周期，模型里也预留了不同安装场景的适配接口，比如需要在护栏上开设应急逃生门的时候，只需要替换对应的栏板构件，不需要改动整体的支撑框架结构，兼顾了结构稳定性和场景适配灵活性。
