立式图腾造型展示支撑结构三维设计

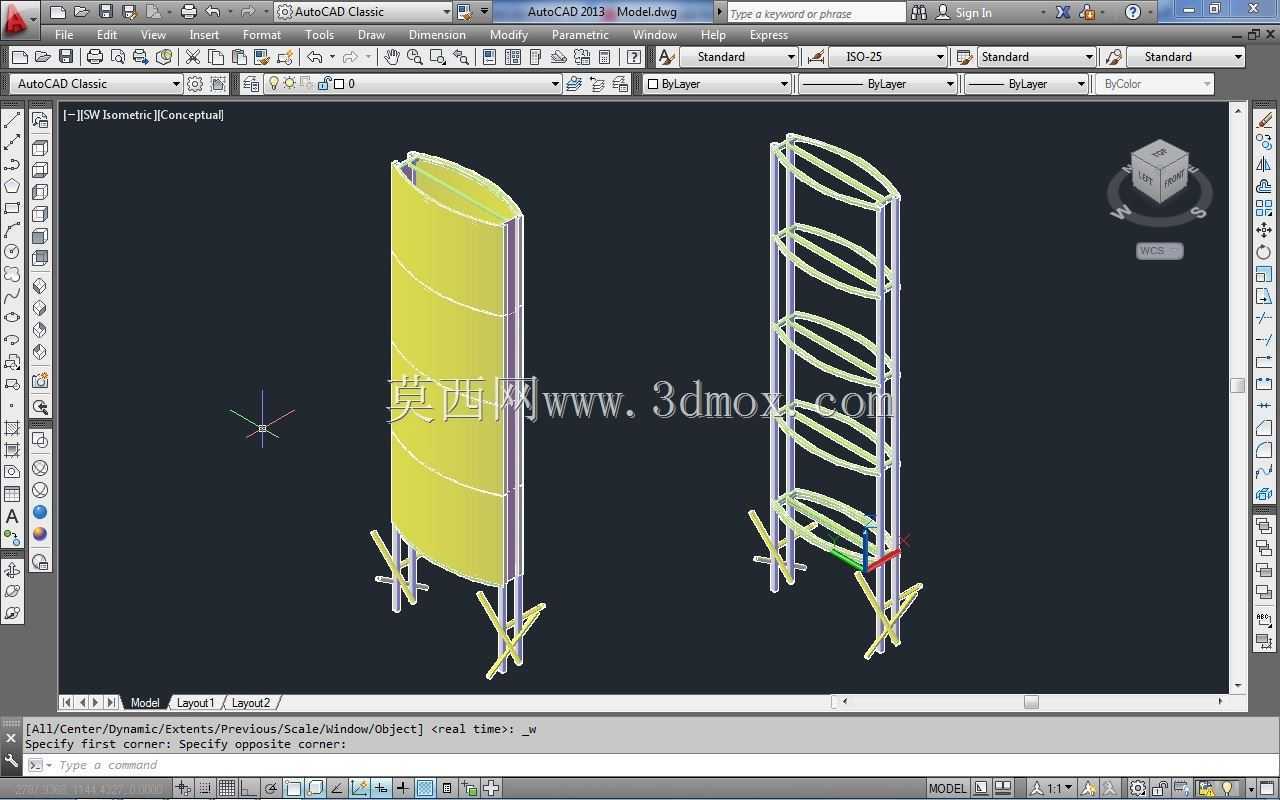

　　该结构主要面向商业空间展陈、公共区域装饰导视场景使用，可作为主题展示载体、文化标识承载构件安装于室内展厅、户外主题园区、商业美陈点位，承担视觉引导、主题氛围营造、轻质宣传物料挂载的实际作用，区别于常规工业支撑构件，其在满足结构受力要求的前提下融入了主题化造型设计，兼顾功能性与装饰属性。从功能特性来看，整体采用立式落地安装形式，底部设置三支点叉形支撑脚，每个支脚预留安装固定孔位，可通过膨胀螺栓与混凝土地面、硬质铺装地面完成刚性连接，支脚的展开角度经过受力校核，可保证整体结构在常规户外风载、室内轻微碰撞工况下不发生倾覆，主体立柱部分分为两种结构形态，一种为封闭曲面围合的柱体，曲面分段设置环形加强筋，既可以保证曲面蒙皮的结构刚度，

　　避免薄壳结构出现凹陷变形，也可作为外部装饰面的安装定位基准，曲面内部预留走线空腔，可容纳低压照明线路、标识供电线路，满足后期加装发光标识、装饰灯带的需求；另一种为镂空环形层叠结构，多组椭圆环形构件沿立柱轴向等距排布，通过侧边竖向连接杆件串联固定，环形构件内侧预留卡槽，可直接卡装亚克力展示板、主题宣传画面，无需额外打孔固定，安装拆卸效率更高，适合需要定期更换展示内容的场景。设计过程中优先考虑了现场安装的便捷性，整体结构拆分为底部支撑组件、主体柱身组件、顶部封边组件三个模块，各模块之间采用法兰螺栓连接，单模块重量控制在人工可搬运范围内，无需大型吊装设备即可完成现场组装，降低安装场景的设备准入要求。

　　结构的外形边界控制充分考虑了公共区域的通行要求，整体落地占用直径控制在1.2米范围内，主体柱身直径不超过0.6米，安装后不会占用过多通行空间，底部支脚做了圆弧倒角处理，避免尖锐棱角对过往人员造成磕碰伤害，整体高度可根据实际安装场景的视线要求进行模块化调整，通过增减柱身段的环形构件或曲面段数量，即可实现2.2米至3.5米区间的高度适配，无需重新调整整体受力结构。针对不同使用场景的材质适配需求，三维模型中预留了足够的壁厚调整空间，室内使用时可采用铝合金型材搭配亚克力板材的轻量化方案，降低整体自重；户外使用时可更换为不锈钢材质搭配防腐表面处理，提升耐候性，模型中所有连接孔位、安装定位面都做了公差预留，可直接对接加工工艺要求，

　　减少后期生产环节的图纸调整工作量。结构的受力传递路径清晰，顶部承受的风载、挂载物重量通过竖向杆件均匀传递到底部三个支脚，再通过固定螺栓传递到安装基础，环形加强筋的设置有效降低了长柱身的长细比，避免高柔结构在风载下出现共振问题，镂空结构的风阻系数比封闭柱身降低40%左右，更适合户外开阔区域的安装使用。
