在建筑钢结构、工业设备支撑框架、管线支吊架系统的设计环节中,型钢截面的选型与参数化建模是结构设计的核心基础工作,直接决定后续结构的承载能力、安装适配性与材料利用率。本次设计覆盖的IPE、HEA、HEB、UPN、UAP等系列欧标型钢,是目前涉外建筑项目、欧盟标准工业厂房、出口类机械设备结构件中应用最广泛的型材品类,区别于国内常用的国标H型钢、槽钢、工字钢,欧标型钢在截面圆角过渡、翼缘斜率、壁厚公差上有明确的专属标准,很多初次接触涉外项目的结构工程师常因截面参数偏差导致后续构件装配干涉、受力校核不通过的问题。
从实际应用场景来看,IPE系列欧标工字钢多用于建筑楼面次梁、设备平台的横向承载梁,其窄翼缘的截面特性在相同线密度下拥有更优的强轴抗弯性能,适合跨度在6-12米的楼面承载场景;HEA、HEB系列宽翼缘H型钢则多用于建筑主立柱、重型设备的支撑底座,其两个方向的截面惯性矩差值更小,既可以承受竖向的重载压力,也能抵抗风载、设备振动带来的水平方向载荷,在多层工业厂房的钢框架结构中,HEB系列常作为底层主立柱使用,搭配IPE次梁形成完整的承载框架;UPN系列槽钢多用于建筑围护结构的墙梁、管线支吊架的主横梁,其槽型截面方便现场打孔安装管线卡箍、围护板连接件,无需额外焊接连接板就能完成多数辅件的固定;UAP系列则是带斜翼缘的槽钢品类,多用于建筑屋面的檩条结构,其翼缘的倾斜角度刚好匹配屋面压型板的安装坡度,能减少现场安装时的垫板调整工序。

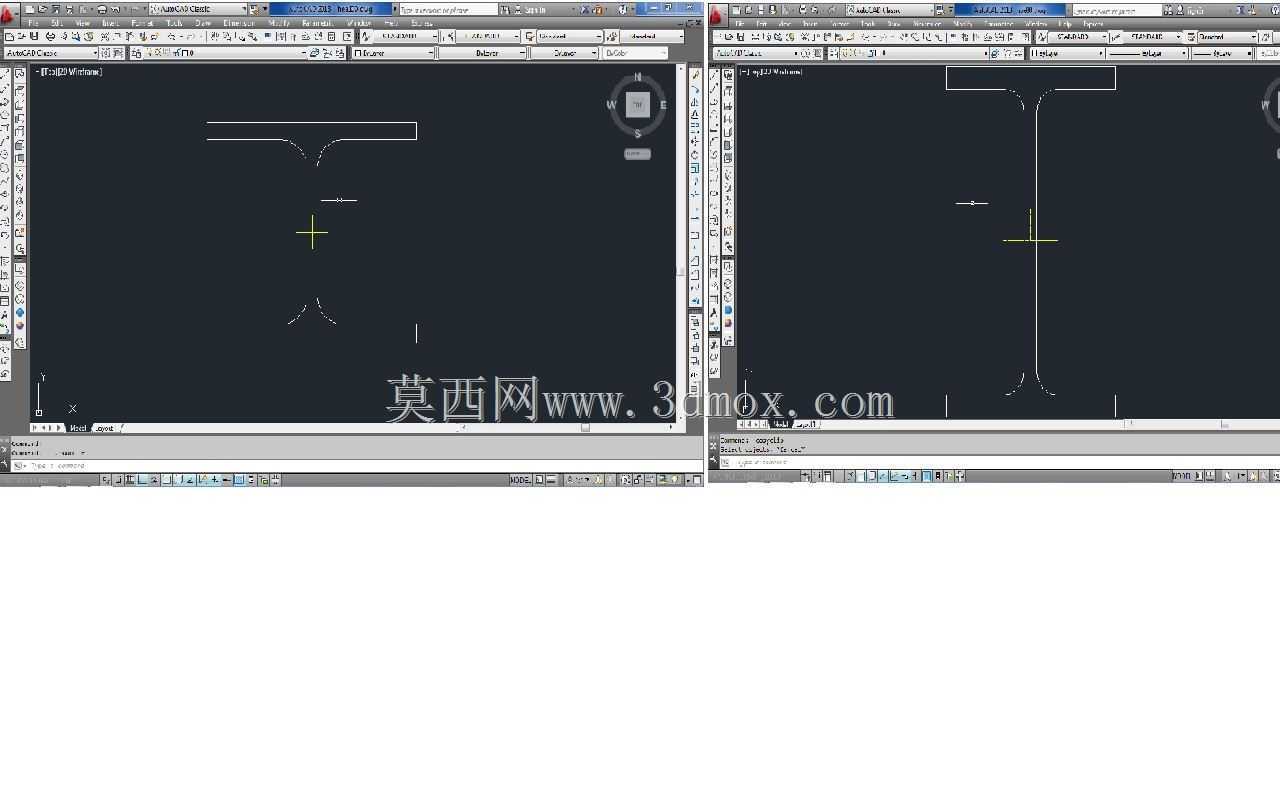

本次的截面设计完全遵循欧标EN 10025系列标准的尺寸要求,每一类型钢的截面都做了全参数化的草图约束:翼缘的厚度、腹板的高度、圆角过渡半径、翼缘的倾斜角度都按照标准公差带做了锁定,工程师在后续建模时可以直接通过修改参数表内的型号规格,快速生成对应规格的型钢实体,无需重新绘制截面草图。在设计思路上,特意将不同系列型钢的截面基准点做了统一设定:所有截面的形心点都与草图坐标原点重合,方便后续在装配环境中直接对齐结构的受力中心线,避免因基准点偏差导致的梁单元受力校核误差;同时在截面草图中保留了轧制圆角的细节,很多简化建模会直接忽略型钢的轧制圆角,虽然对整体受力计算影响不大,但在做节点焊接模拟、构件碰撞检查时,圆角的存在会直接影响焊缝尺寸计算、相邻构件的间隙判断,尤其是在做预制装配式钢结构的深化设计时,缺少圆角细节会导致预制件现场安装时出现卡滞问题。
关于安装边界的设计考量,每类型钢的截面都预留了标准的连接间隙参考:比如HEB系列立柱与IPE梁连接时,梁端与立柱翼缘的间隙按照标准节点要求预留了10mm的焊接操作空间,截面草图中特意标注了连接板的安装参考线,方便后续设计节点板时快速定位;针对UPN、UAP系列的槽型截面,在截面内侧标注了标准螺栓的安装空间边界,提醒工程师在设计连接件时不要超出截面的内部可用空间,避免出现螺栓无法穿入、扳手没有操作空间的问题。另外,本次设计还区分了等截面与变截面的应用边界:比如在做门式刚架的屋面梁时,可以直接调用IPE截面做变截面处理,通过调整两端的截面高度实现刚架的受力优化,而HEA、HEB系列因为是等翼缘宽度设计,更适合做等截面的立柱构件,不适合做变截面的斜梁使用。
在实际工程使用中,这类参数化截面还可以直接导入到结构分析软件中做梁单元的截面属性赋值,因为截面的几何尺寸完全符合标准,软件自动计算的截面面积、惯性矩、截面模量等参数和官方手册的数值偏差控制在0.1%以内,无需工程师手动输入截面参数,能大幅减少结构校核时的参数输入错误。很多现场施工反馈的型钢安装错位问题,追根溯源都是前期建模时的截面尺寸与实际采购的轧制型材存在偏差,比如欧标槽钢的翼缘宽度比国标同号槽钢窄5mm左右,如果误用国标截面建模,会导致现场的连接板孔位全部错位,本次的截面设计完全按照欧标轧制型材的实际交货尺寸做了校验,所有尺寸都和实际供货的型材截面保持一致,能有效避免这类设计与生产脱节的问题。
