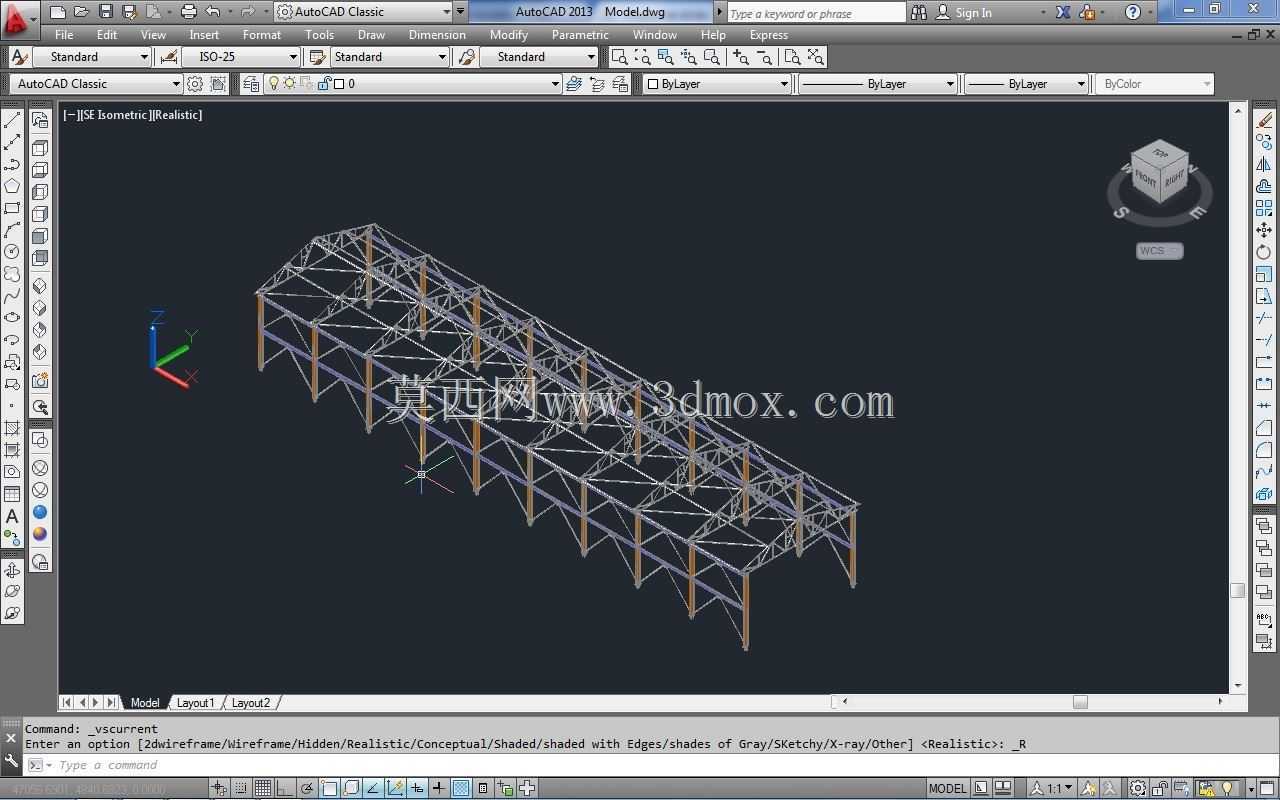

双层大跨度钢结构机库框架设计方案

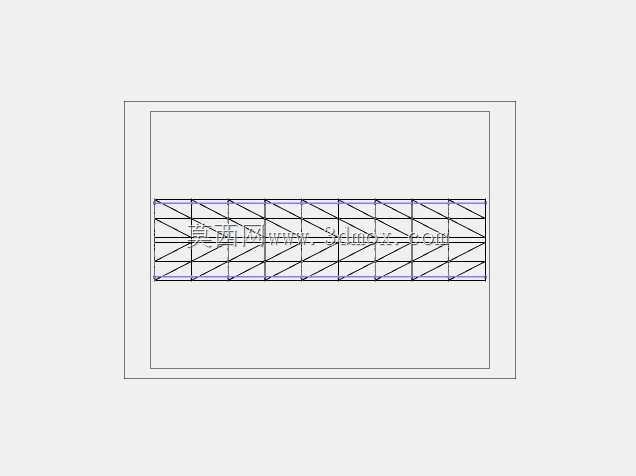

　　这套双层钢结构框架主要服务于通用航空领域的小型机库建设场景，区别于传统单层机库仅能满足航空器停放的单一功能，双层结构可在不额外扩大占地投影面积的前提下，将上层空间规划为航材存储、地勤工具存放、机务人员临时休整区域，下层预留足够的航空器进出、停放及日常维保作业空间，尤其适配通航机场、私人飞行俱乐部、航空作业站点这类用地指标紧张、功能需求复合的建设场景。从结构受力逻辑来看，整体采用主次桁架协同受力的设计思路，沿机库长度方向布置的主桁架作为核心承重构件，采用变截面空间桁架形式，跨中区域适当加大桁架截面高度以抵消大跨度带来的弯矩峰值，靠近立柱支座位置逐步收窄截面，在保证受力冗余的前提下控制整体用钢量；

　　垂直于主桁架方向布置的次桁架作为荷载传递构件，将屋面恒载、屋面活载、风荷载以及上层楼面的使用荷载均匀传递至主桁架节点，避免主桁架出现局部集中受力的情况。立柱部分采用格构式钢柱设计，相比实腹式立柱，格构柱在相同用钢量下具备更大的截面回转半径，能更好抵抗大跨度结构在侧向风荷载、地震作用下的倾覆力矩，柱脚采用刚接设计，通过预埋锚栓与下部混凝土基础形成刚性连接，保证整体结构的侧向刚度，避免出现过大的侧移影响结构安全。在安装边界的设计考量上，框架整体沿长度方向预留了标准模数的扩展接口，若后期需要扩大机库容量，可直接在端部对接同规格的桁架单元，无需对原有结构主体进行大规模拆改；框架的所有节点均采用螺栓连接与焊接结合的形式，

　　工厂预制阶段完成桁架单元的焊接组拼，现场仅需完成单元间的螺栓拼接，大幅降低现场高空作业的工作量与施工难度，同时也方便后期结构的局部拆改与维护。针对机库的实际使用需求，框架下层的净空尺寸严格按照小型固定翼飞机、直升机的进出要求设置，在机库大门对应的跨度范围内未设置任何中间立柱，保证大尺寸的航空器可以无阻碍进出；上层楼面的承重设计按照普通仓储及人员活动的荷载标准取值，楼面次梁的布置间距适配常规的楼承板铺设模数，后期可直接铺设压型钢板组合楼面，无需额外增设次梁。在细节设计层面，所有桁架杆件的截面选型均经过受力验算，受压杆件严格控制长细比避免出现失稳问题，受拉杆件验算强度与疲劳性能，节点板的尺寸与螺栓排布满足抗剪、承压的受力要求；

　　钢结构表面预留了防腐涂装的施工余量，所有杆件的连接位置均预留了后期涂装维护的操作空间，避免出现涂装死角影响结构的长期使用寿命。另外，框架的檩条布置方向与屋面排水坡度匹配，可直接适配常规的彩钢屋面围护系统，围护结构的荷载在设计阶段已经纳入整体受力计算，无需后期二次验算；立柱上预留了管线支架、大门轨道、消防设施的安装点位，后期配套设施安装时无需在主结构上额外钻孔焊接，避免对主结构的受力性能造成损伤。
