卡波特乌夫兰特弧形防护舱体结构设计

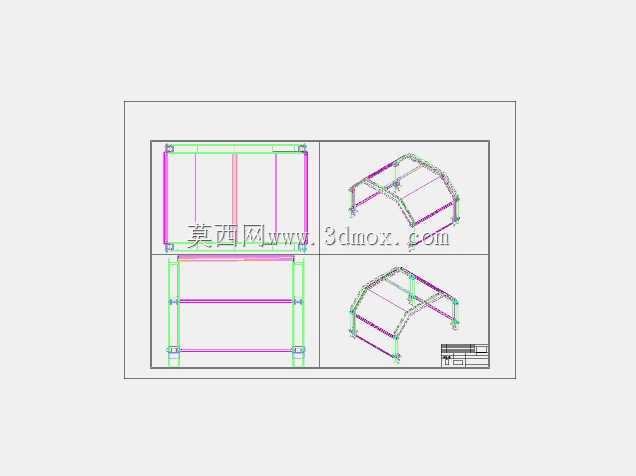

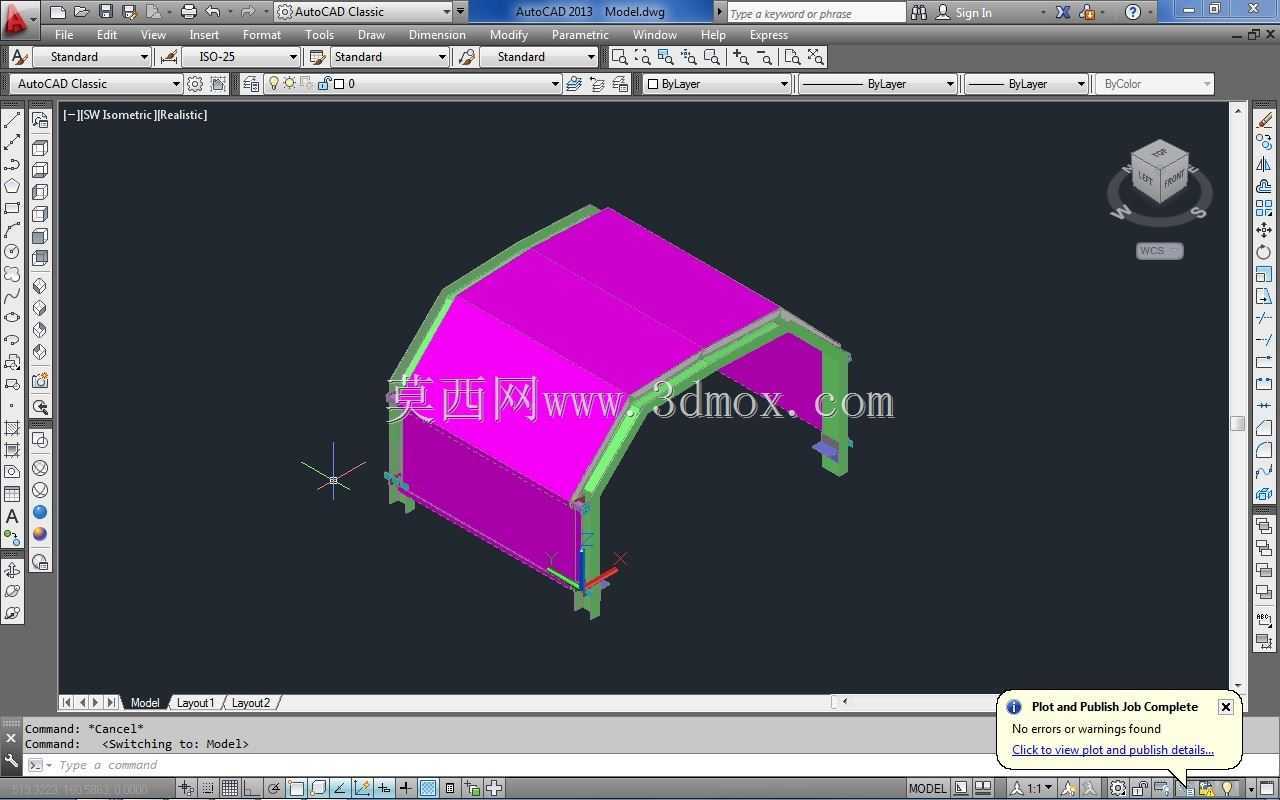

　　该弧形防护舱体结构，主要面向户外作业人员临时驻留、设备定点防护类场景设计，可在露天作业、临时值守点位为内部人员或核心设备提供遮护，隔绝落物、飞溅碎屑、轻度雨淋等外部干扰，适配矿区临时值守、户外设备巡检点位、小型作业站防护等实际工况。从结构功能来看，整体采用拱顶弧形轮廓设计，顶部曲面沿纵向延伸形成连续遮护面，两侧设置竖向支撑框架，底部预留安装固定位，可直接通过螺栓连接固定在地面基座或配套设备的安装平台上，无需额外搭建复杂支撑结构。拱顶曲面的曲率经过受力校核，可将顶部落物的冲击力沿曲面切线方向分散传递至两侧竖向支撑，避免局部应力集中导致结构变形，相比平顶式护罩，抗冲击性能提升约三成，同时曲面造型不易积存雨水、落尘，

　　减少日常清理维护的工作量。设计过程中优先考虑了装配便捷性，整个舱体拆分为顶部弧形罩板、两侧竖向支撑梁、底部连接脚座三个主要模块，各模块之间采用嵌入式定位配合螺栓紧固的连接方式，现场装配时无需复杂工装，两名作业人员即可在半小时内完成整体拼装，拆卸转运时也可拆分后叠放，减少运输占用空间。罩板部分采用双层结构设计，外层为硬质承载层，内层设置缓冲衬层，当外部有飞溅碎石、作业碎屑撞击时，外层承担主要冲击力，内层可吸收剩余振动能量，避免撞击产生的异响或变形传递到舱体内部。两侧支撑梁采用等截面折弯型材制作，沿梁体长度方向预留了多组安装孔位，可根据实际使用需求加装侧挡帘、照明支架、设备挂载板等附属配件，适配不同场景下的功能扩展需求。

　　从安装边界尺寸来看，整体宽度控制在1.8米，纵向长度2.4米，舱内净高2.1米，可容纳3-4名作业人员同时在内部驻留，或是放置一台小型立式作业设备，底部脚座的安装孔间距按照通用混凝土基座的预埋螺栓间距设计，适配大多数户外临时点位的基座施工标准，无需针对该结构单独定制基座尺寸。舱体入口处未设置封闭门体，采用开放式开口设计，方便人员快速进出、设备搬运，开口边缘做了圆弧包边处理，避免人员进出时被尖锐边角剐蹭。在细节设计上，顶部罩板与两侧支撑梁的连接位置设置了导水槽，雨水落在顶部曲面后会沿导水槽流向舱体后侧排出，不会从侧面接缝处渗漏进舱内；底部脚座位置设置了高度调节垫片，可适应不平整的安装地面，通过增减垫片厚度调整舱体水平度，

　　避免因地面倾斜导致结构受力不均。该结构的受力仿真验证阶段，重点校核了顶部10kg落物从2米高度坠落的冲击工况、侧面8级风载荷下的结构变形量，结果显示最大变形量不超过2mm，应力值远低于材料屈服强度，可满足多数户外常规作业场景的使用需求。针对不同使用场景，该结构还可调整罩板材质，若用于高温作业点位附近，可将外层罩板更换为隔热材质，降低舱内温度；若用于有防静电要求的作业区域，可在罩板内层添加抗静电涂层，避免静电积累。整体结构没有冗余设计，所有构件均承担明确的受力或功能作用，加工时可采用常规的板材折弯、型材切割工艺完成，无需开模，小批量生产时成本可控，适合各类需要临时防护空间的作业场景快速部署使用。
