多通路集成式阀组防护端盖结构设计

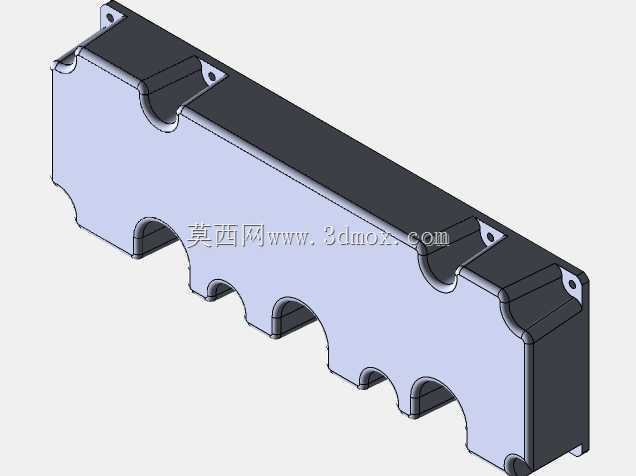

　　在流体控制回路的集成阀组设计中，端盖作为阀组的核心密封与承载构件，直接决定了阀组的承压稳定性、介质密封可靠性以及长期运行的结构寿命。这款阀盖针对多通路并列排布的集成式阀组开发，适配多组阀芯同轴排布的阀组安装场景，常见于液压动力单元、气动控制回路、工业流体输送阀组的端部封装，区别于单通路阀盖的单孔适配结构，这款端盖在主体侧沿设计了多组半圆弧形避让缺口，每一处缺口对应一组阀芯的伸出端或者管路对接位，缺口的圆弧半径与对应阀芯的外径、密封件的安装尺寸做了公差匹配，既保证端盖安装后不会干涉阀芯的往复动作，也能为端部密封件提供均匀的压紧力，避免密封件受压不均导致的介质渗漏问题。

　　从结构设计逻辑来看，这款阀盖采用长方体主体加侧边圆弧避让的整体构型，主体厚度根据阀组的额定工作压力做了对应强化，在16MPa额定工作压力的工况下，主体厚度满足静强度校核要求，不会出现承压变形导致的密封面错位。端盖的安装固定位设计在主体的四个边角以及长侧边的间隔位置，每一处安装孔都做了沉头处理，沉头深度与内六角螺栓的头部高度匹配，安装后螺栓头部不会突出端盖表面，避免阀组集成安装时与周边构件产生干涉。安装孔的位置度公差控制在0.05mm以内，与阀组本体上的螺纹孔位置精准对应，安装时无需额外修配即可顺利对位，降低现场装配的调整工作量。

　　在安装边界的适配设计上，这款阀盖的长度方向尺寸与阀组本体的端面宽度完全匹配，宽度方向覆盖阀组的全部密封端面，侧边的圆弧避让缺口的中心距与阀组内各通路阀芯的中心距保持一致，缺口的深度满足阀芯全行程伸出时的安全间隙要求，即使阀芯在最大开度位置，端盖也不会与阀芯的动作部件产生刮擦。端盖与阀组本体贴合的密封面做了平面度处理，平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6，能够适配丁腈橡胶、氟橡胶等不同材质的平面密封垫，密封压紧时整个密封面的压力分布均匀，在额定工作压力下不会出现局部渗漏的问题。

　　从实际应用场景出发，这款阀盖适配的多通路集成阀组广泛应用在工程机械的液压控制系统、自动化生产线的气动控制回路、化工流体输送的控制阀组中，这类阀组通常将多个控制阀集成在同一个阀体内，减少管路连接的泄漏点，提升系统的集成度，而端盖作为阀组端部的密封构件，不仅要承受阀组内部的介质压力，还要抵御外部环境的粉尘、水汽侵蚀，保护阀组内部的阀芯、弹簧等精密构件不受外界杂质侵入。在设计过程中，针对阀组长时间运行可能出现的热胀冷缩问题，端盖的安装孔与螺栓之间预留了微小的间隙，能够适配阀组本体在-20℃到80℃工作温度范围内的尺寸形变，避免温度变化导致的安装应力集中，防止端盖出现翘曲变形。

　　在细节结构处理上，端盖的所有棱边都做了圆角过渡处理，避免安装过程中尖锐棱边划伤操作人员或者损坏密封件，圆弧避让缺口的边缘也做了小尺寸倒角，防止安装时缺口边缘刮擦阀芯表面的镀层，破坏阀芯的配合精度。端盖的主体材质选用常见的阀类构件常用的铝合金或者铸钢材质，根据不同的工作压力和介质工况可以选择对应材质，铝合金材质适配低压气动回路或者低压液压回路，重量轻、导热性好，能够帮助阀组散发工作过程中产生的热量；铸钢材质适配高压液压回路或者腐蚀性介质工况，结构强度更高，抗冲击性能更好。

　　这款阀盖的结构设计没有多余的冗余结构，所有的构型都服务于密封、安装、避让三个核心功能，没有为了外观增加不必要的曲面或者凸起结构，降低了加工制造的难度，无论是采用铣削加工还是压铸成型，都能够快速完成毛坯制作，后续的精加工工序也仅需要处理密封面、安装孔和避让缺口，加工工序少，制造成本可控，适合批量生产配套同规格的集成阀组。在实际装配过程中，端盖的安装顺序位于阀组内部构件全部装配完成之后，将密封垫对齐放置在阀组本体的密封面上，再将端盖的避让缺口与各阀芯位置对齐，依次拧紧各个安装位的螺栓，拧紧过程中采用对角分次拧紧的方式，保证密封面的压力逐步均匀加载，避免单次拧紧单个螺栓导致的端盖倾斜、密封垫压偏问题。

　　针对不同工况的适配需求，这款端盖的结构可以做灵活调整，比如在需要外接传感器或者测压接头的位置，可以在端盖主体上预留对应的螺纹安装孔，无需改动整体的安装尺寸和避让结构，就能够拓展阀组的功能；在腐蚀介质工况下，可以在端盖表面做阳极氧化或者防腐涂层处理，提升端盖的抗腐蚀能力，延长使用寿命。整体来看，这款阀盖的设计完全围绕多通路集成阀组的实际使用需求展开，每一处结构细节都对应实际工况中的具体问题，没有冗余的设计元素，能够很好地满足集成阀组端部密封防护的功能要求，适配多种工业流体控制场景的使用需求。
