多缸星型布局径向动力装置结构设计

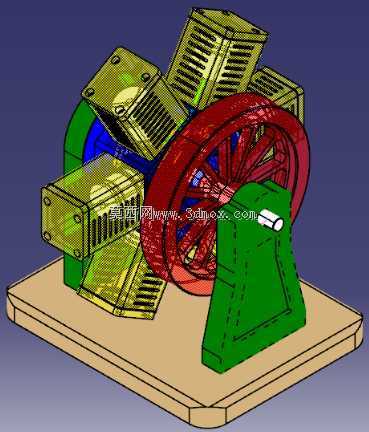

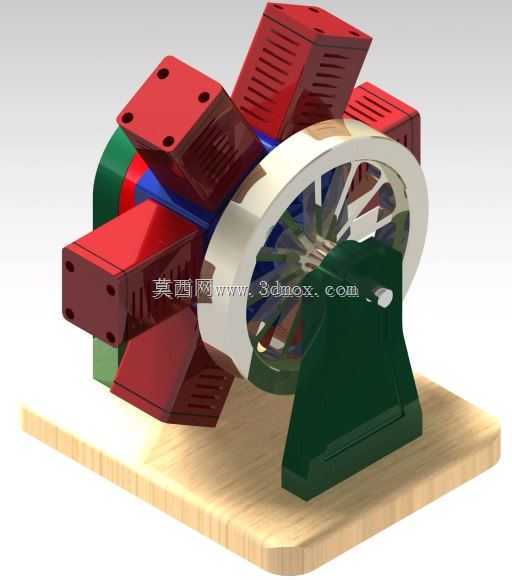

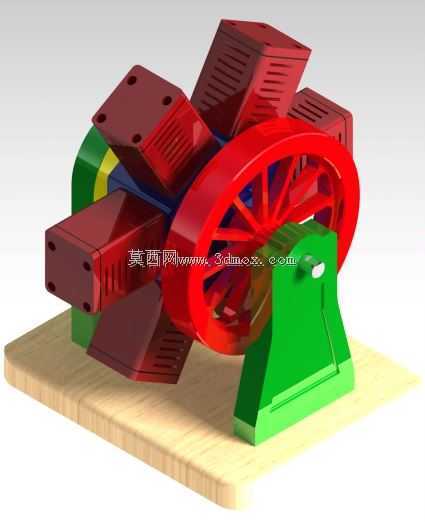

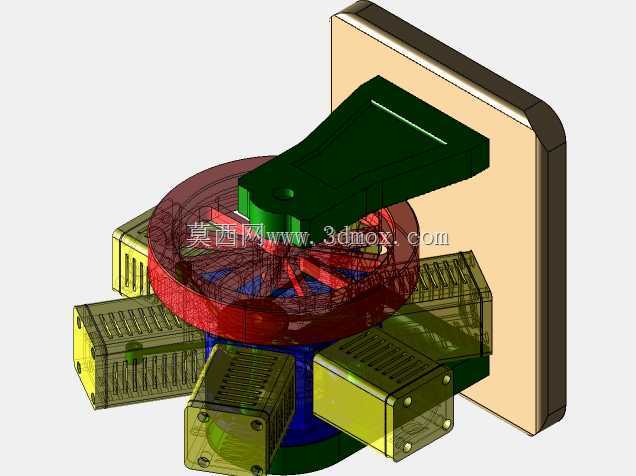

　　在小型航空动力、教学演示教具、特种装备动力单元的应用场景中，径向布局的动力装置始终凭借紧凑的径向尺寸、优异的风冷散热条件占据一席之地，这套多缸径向发动机的三维结构设计，完全围绕实际工况下的动力输出需求、安装维护便利性展开。从结构布局来看，多个气缸围绕中心曲轴呈圆周等角度排布，这种排布方式从根源上缩短了整机的轴向长度，相比同排量直列发动机，轴向安装尺寸可压缩40%以上，非常适合对轴向空间有严格限制的安装场景，比如早期轻型螺旋桨飞机的机头安装位、小型固定翼航模的动力舱、教学用内燃机原理演示台架等场景，都能适配这种紧凑的布局特性。

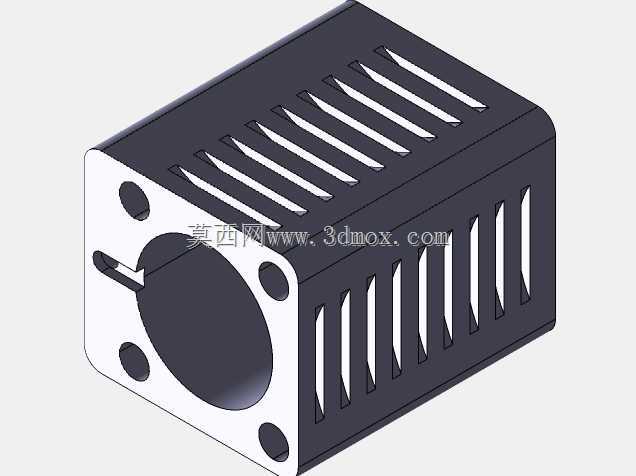

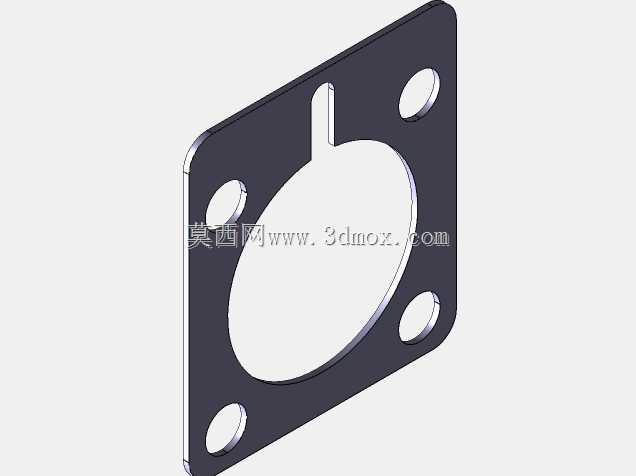

　　设计过程中首先考虑的是动力输出的平顺性，多缸径向排布的结构让各缸做功冲程沿圆周方向均匀错开，曲轴运转时的径向受力可以通过多缸交替做功实现部分自平衡，相比单缸或双缸发动机，不需要额外加装体积庞大的平衡轴结构，就能将运转振动控制在可接受范围内，这一点在小型轻量化动力单元的设计中尤为关键，能大幅降低配套机架的减振设计难度。气缸部分采用独立模块化的缸体结构，每个缸体的散热鳍片沿径向向外延伸，整机运转时配合前端飞轮带动的导流气流，不需要额外设置复杂的水冷管路、散热水箱等部件，仅靠自然风冷就能满足持续运转的散热需求，这也让整套动力装置的外围附属部件数量大幅减少，后期维护时仅需针对单个故障气缸进行拆解检修，不需要将整台发动机完全拆分，大幅降低了现场维护的操作难度。

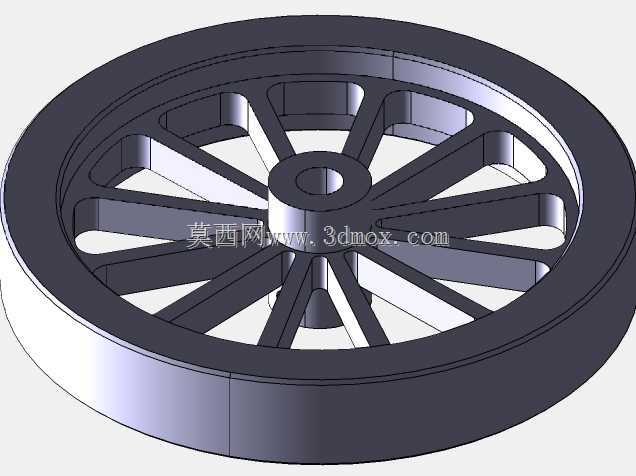

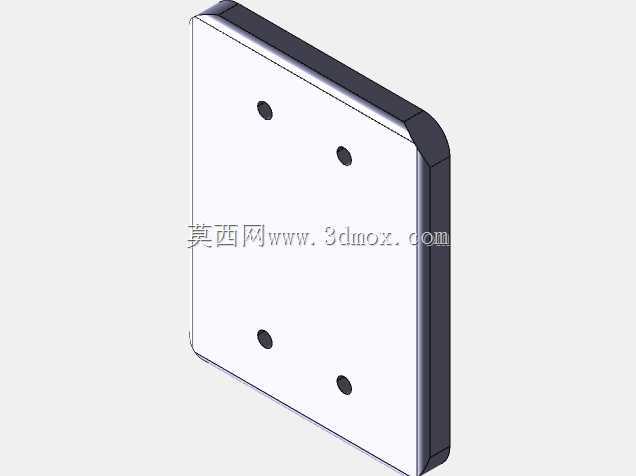

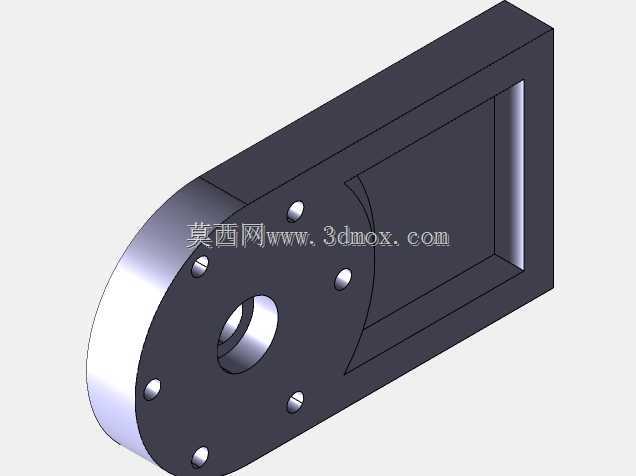

　　从安装边界来看，整套动力装置通过底部一体式铸造支架固定在水平安装基座上，支架的安装孔位按照通用小型动力单元的安装间距设计，可直接适配多数现有小型动力台架的安装孔位，不需要额外制作转接法兰。中心曲轴的输出端从前端飞轮中心位置伸出，输出轴的轴径、键槽尺寸按照通用小功率动力输出标准设计，可直接连接螺旋桨、带轮、齿轮等传动部件，不需要额外定制转接轴。飞轮部分采用大直径轮辐式结构，除了储存运转动能、平稳转速的作用外，轮辐的旋转过程还能主动引导气流沿径向吹过各个缸体的散热鳍片，进一步强化风冷散热的效果，这种将散热功能集成到飞轮结构上的设计思路，省去了额外加装冷却风扇的空间与成本。

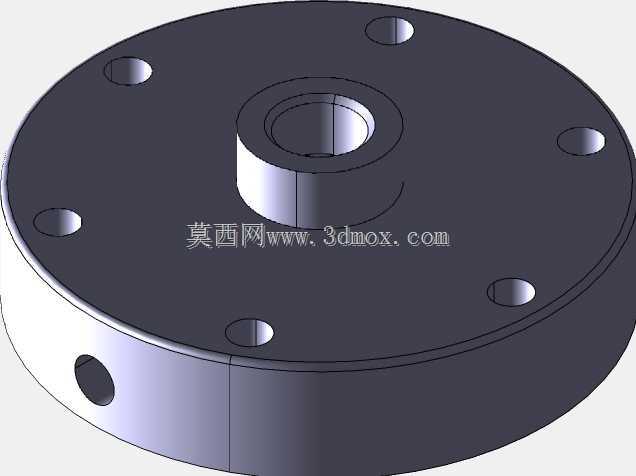

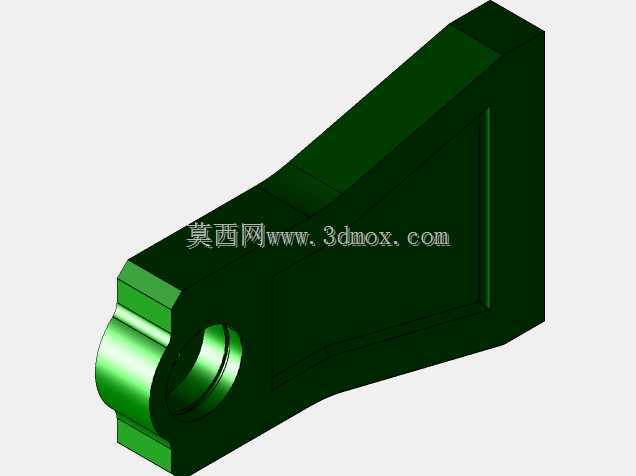

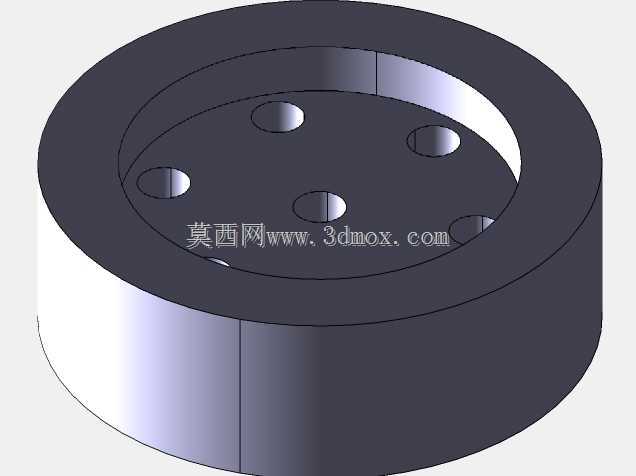

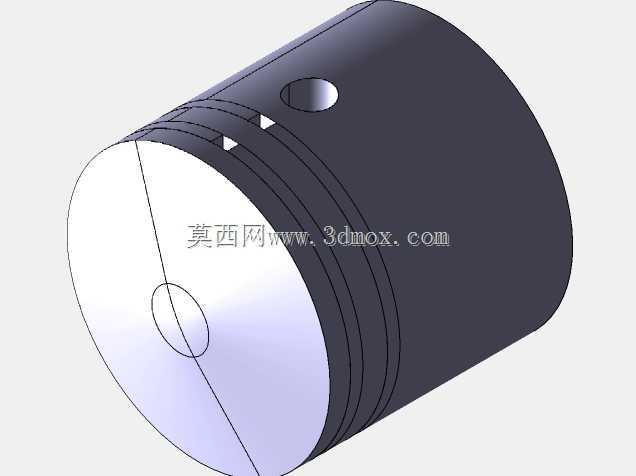

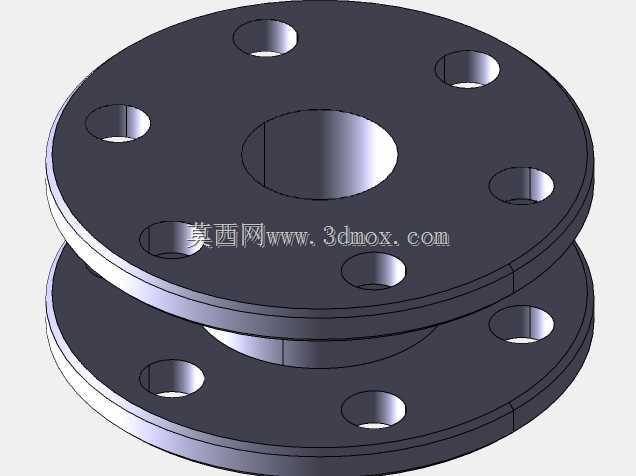

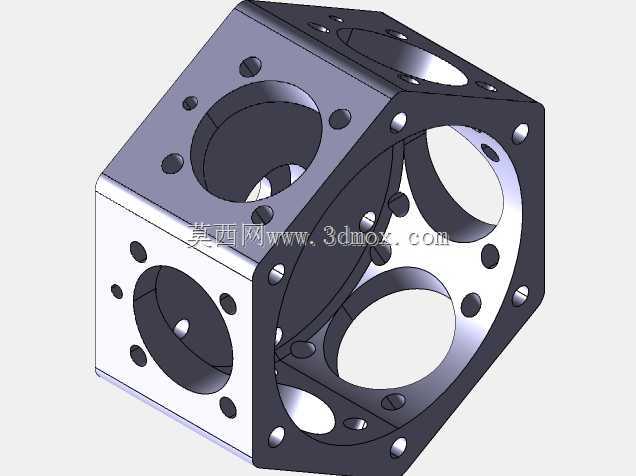

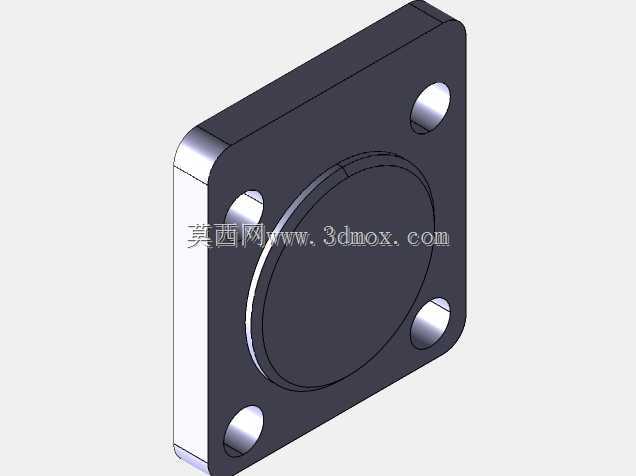

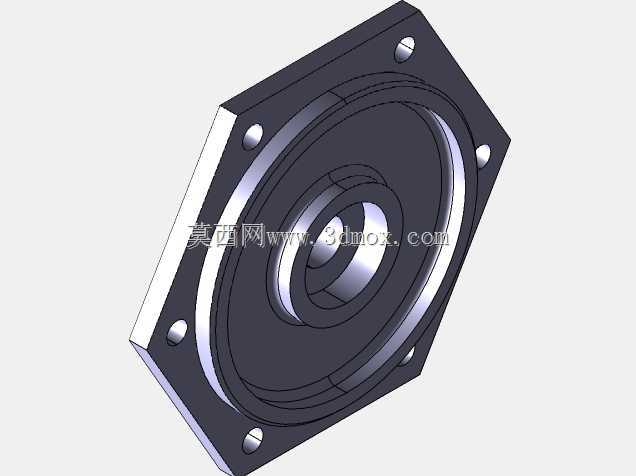

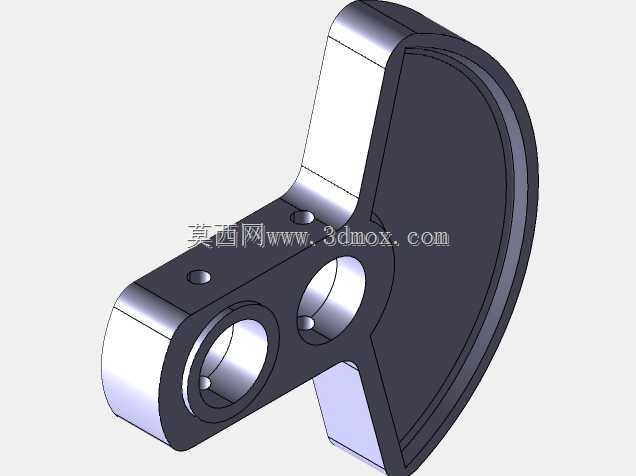

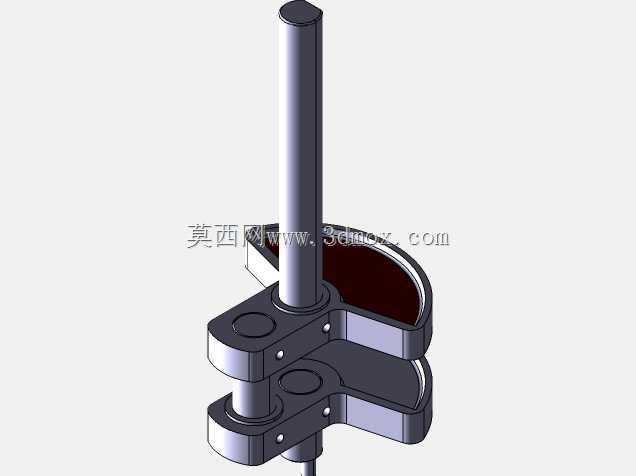

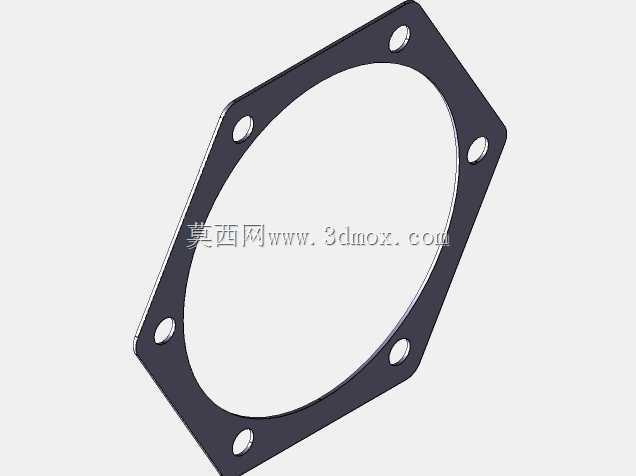

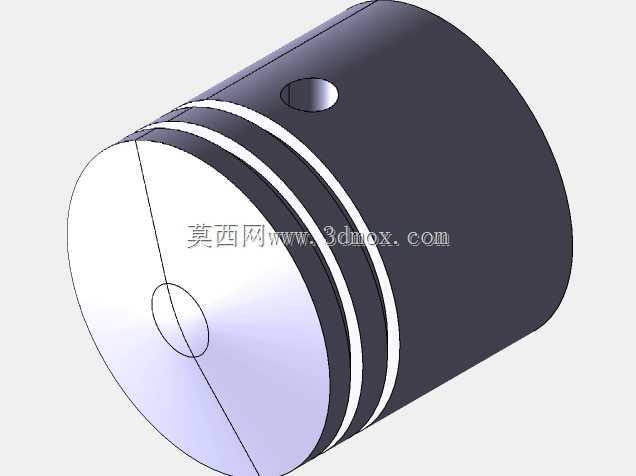

　　在内部传动结构的设计上，采用星形发动机经典的主连杆+副连杆结构，其中一个气缸的连杆作为主连杆直接与曲轴曲柄销连接，其余气缸的副连杆通过铰接销连接在主连杆的大端凸缘上，这种结构既保证了各缸活塞的运动行程一致性，又避免了多连杆直接连接曲轴销造成的结构拥挤、润滑困难问题。曲轴箱采用分体式设计，沿曲轴轴线方向分为前后两部分，结合面处设置密封槽安装密封胶条，保证曲轴箱内的润滑油不会出现渗漏，同时分体式结构也方便内部连杆、曲轴部件的装配与检修。每个气缸的缸头部分独立设置进排气接口位置，可根据实际使用需求适配化油器、电喷喷油器等不同的燃油供给部件，适配汽油、甲醇等多种不同的燃料使用场景。

　　从实际使用的角度出发，这套结构在设计时充分考虑了不同应用场景的适配性：作为教学演示模型使用时，透明化的侧盖设计可以直观展示内部曲轴、连杆、活塞的运动过程，帮助学习者快速理解径向发动机的工作原理；作为小型特种装备的动力单元时，全金属的缸体、支架结构可以承受持续运转的载荷，稳定输出动力；作为航模动力使用时，轻量化的结构设计可以在保证强度的前提下降低整机自重，提升载荷能力。整套结构的所有配合面都按照机械加工的公差要求设计，活塞与缸壁的配合间隙、连杆铰接处的转动间隙、曲轴与轴承的配合公差都符合小型内燃机的设计规范，完全可以按照三维模型的尺寸直接进行零部件加工与装配，不需要再进行额外的结构调整。
