立式往复式传动教学演示动力装置结构

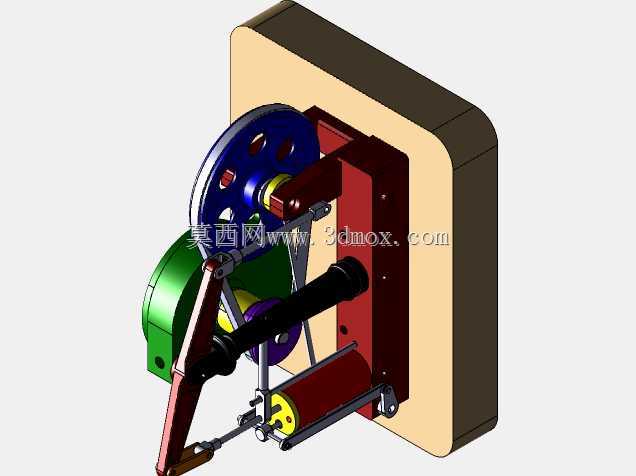

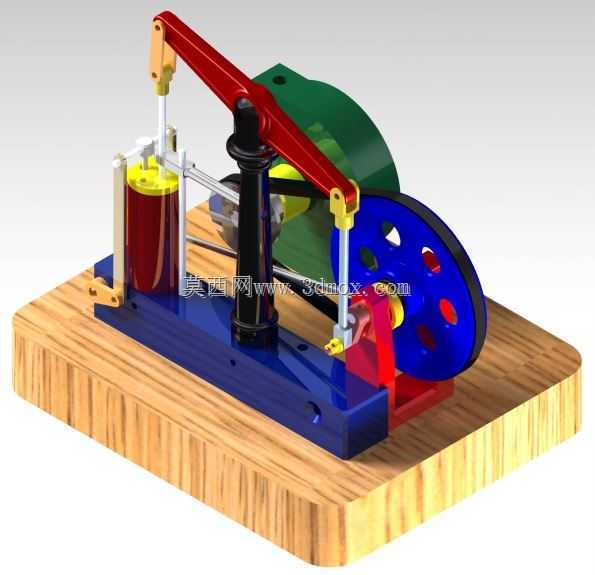

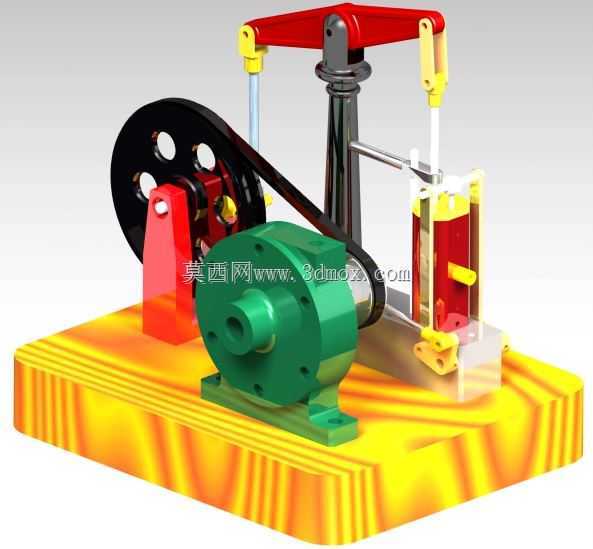

　　这套动力装置的三维结构完整还原了立式往复式动力机械的核心传动逻辑，整体采用集成式安装底座设计，所有功能部件均固定在带加强筋的铸造式基座上，基座表面预留的安装孔位完全匹配通用教学试验台的装夹标准，可直接固定在桌面实训台架上完成装配调试与运行演示，无需额外制作过渡连接支架。从实际应用场景来看，这类结构多用于职业院校机械原理课程的实训教学环节，也可作为小型科普展项的动态演示载体，帮助学习者直观理解热能向机械能转换的完整传动路径，拆解曲柄连杆机构、带传动减速单元、配气联动组件的配合关系。

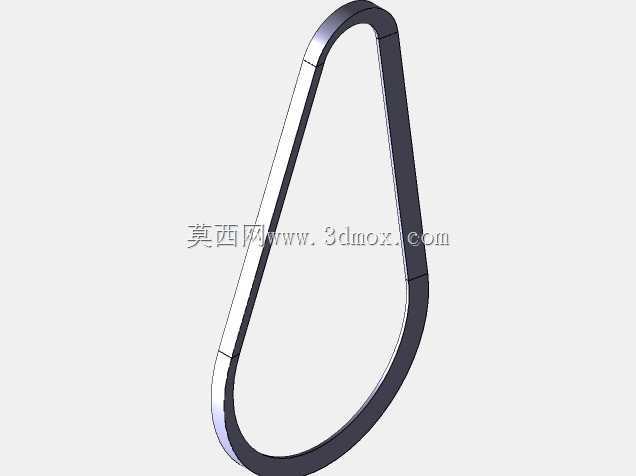

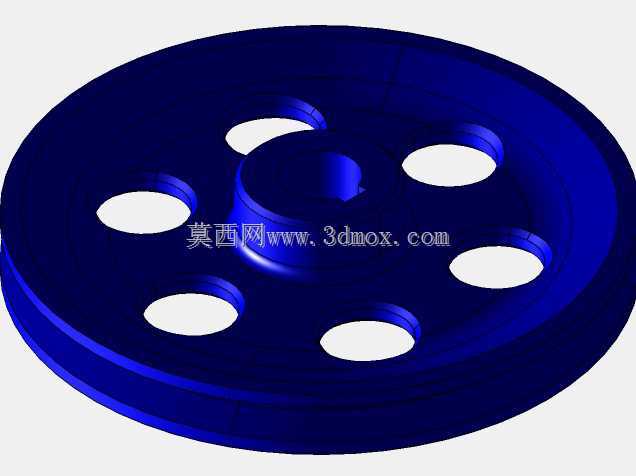

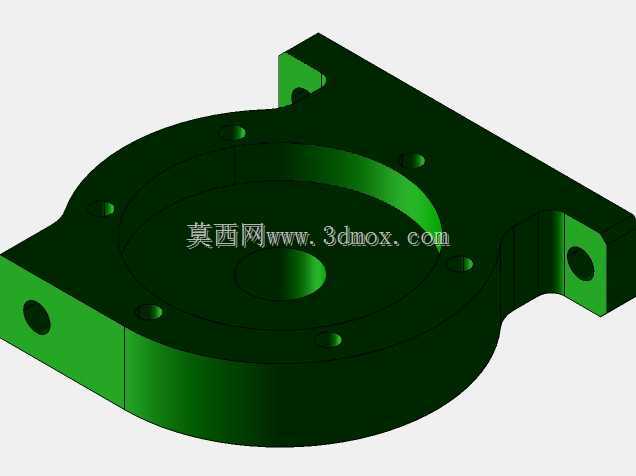

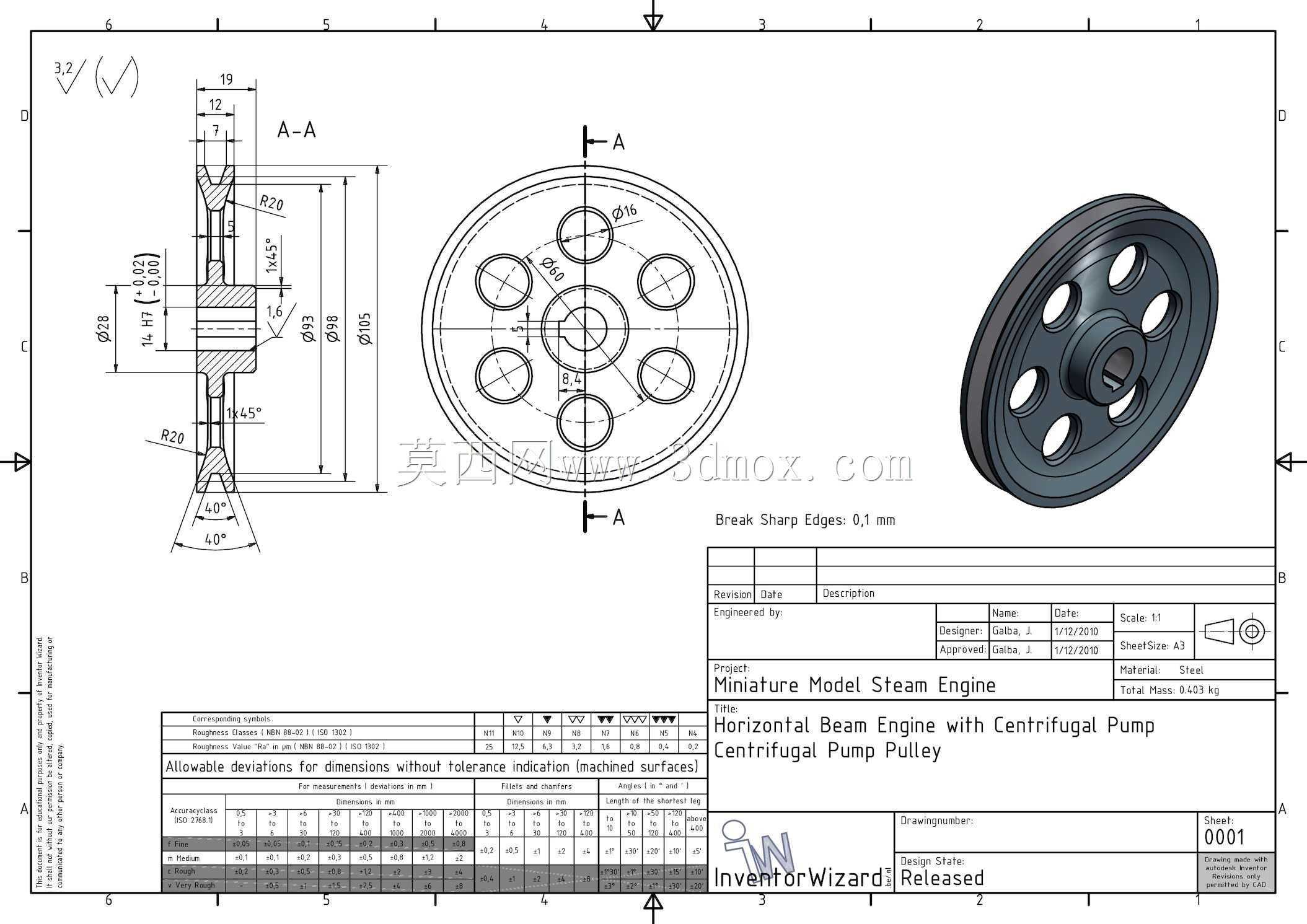

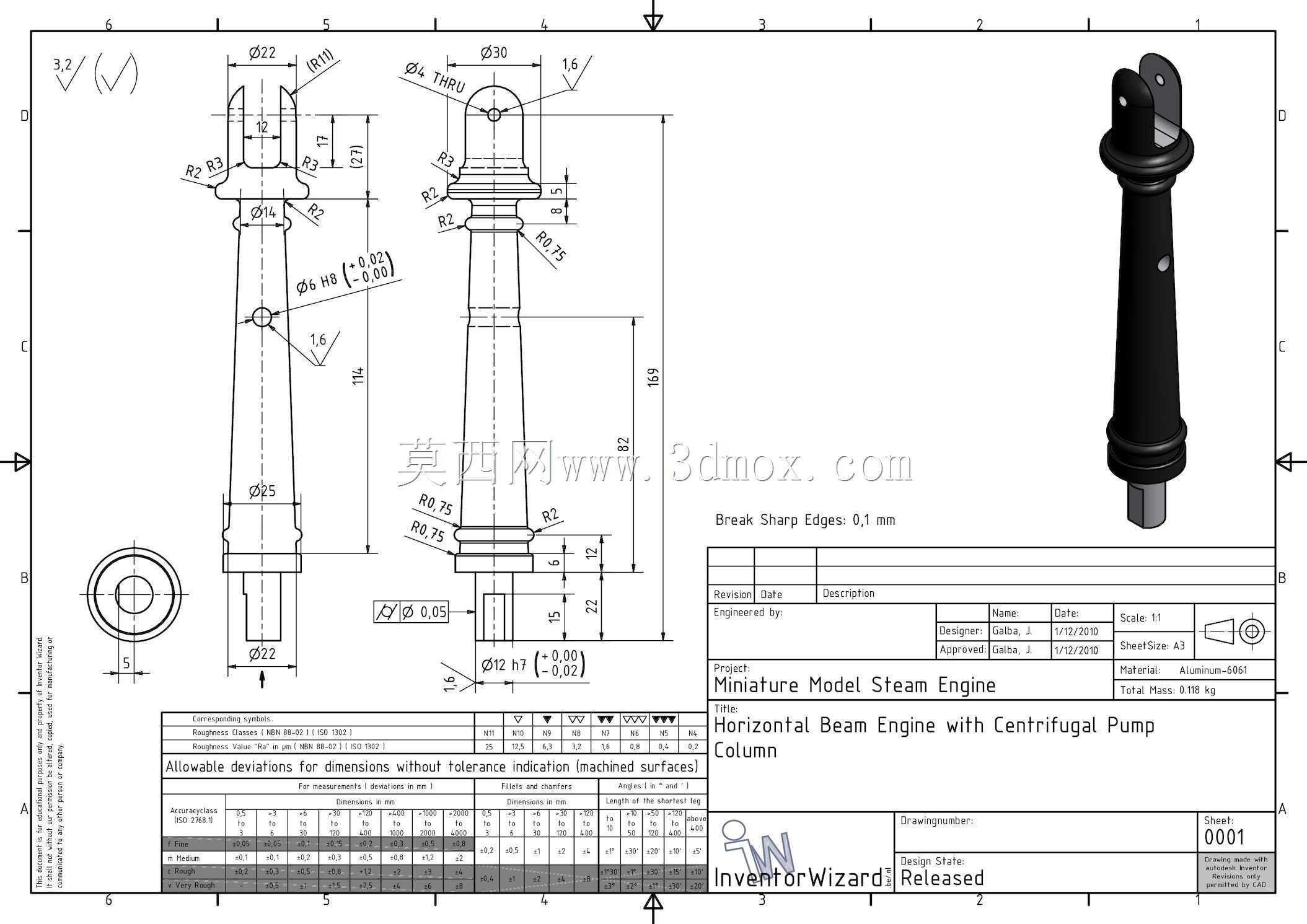

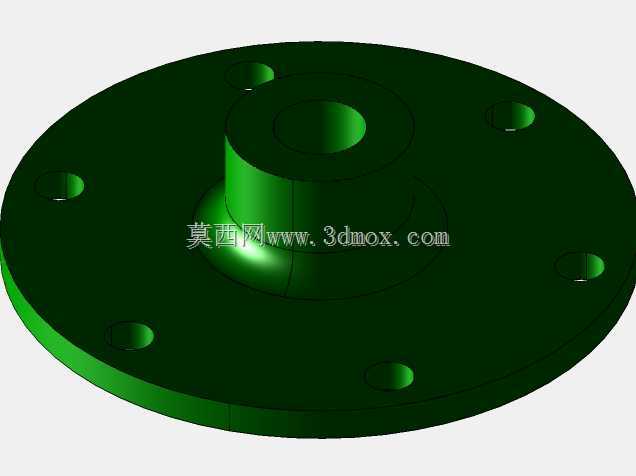

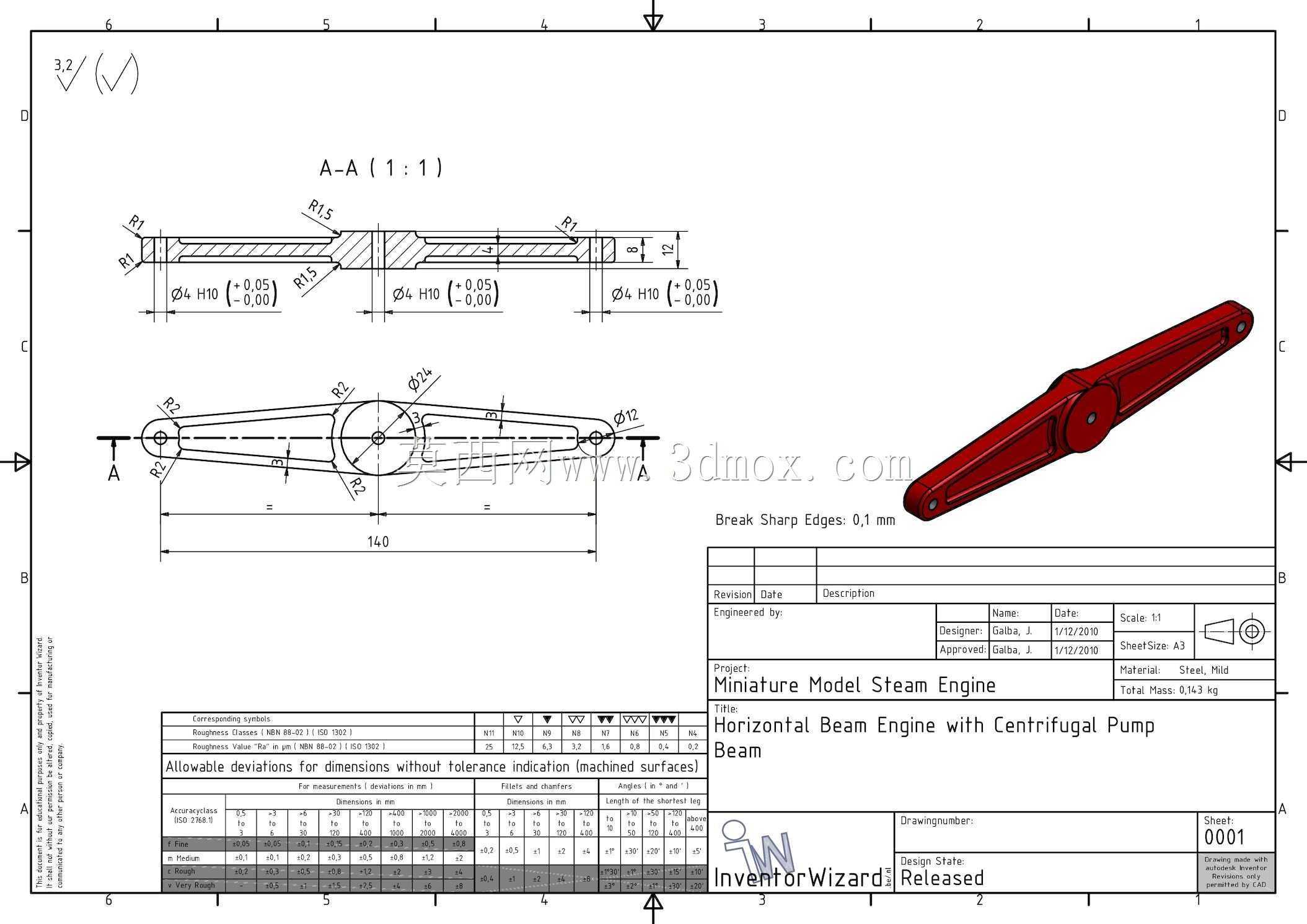

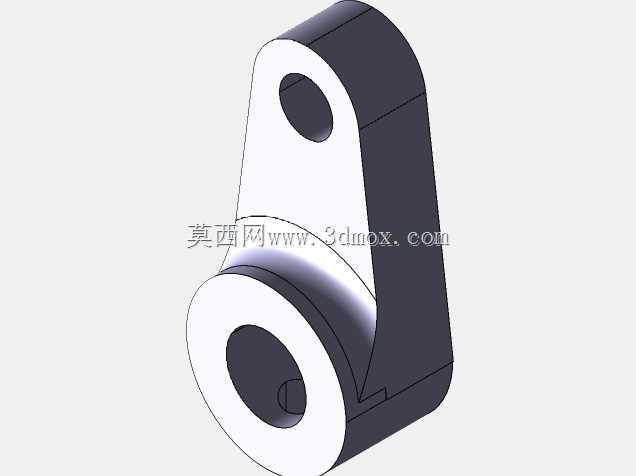

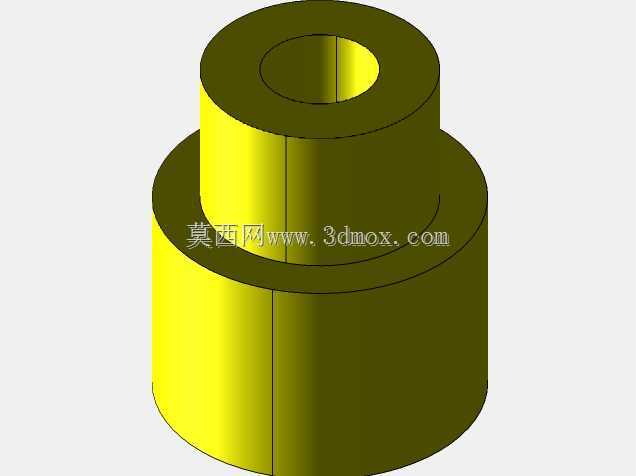

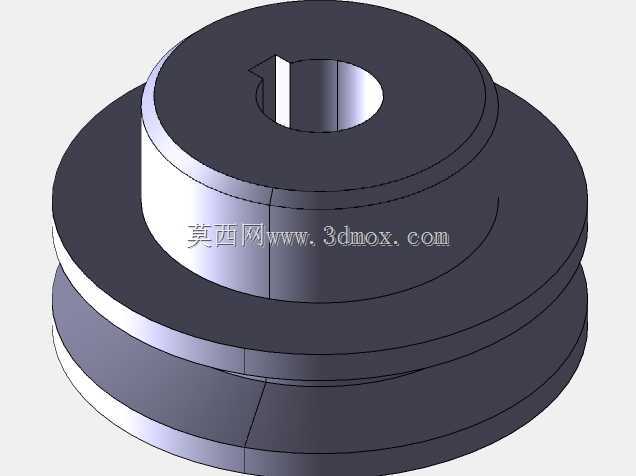

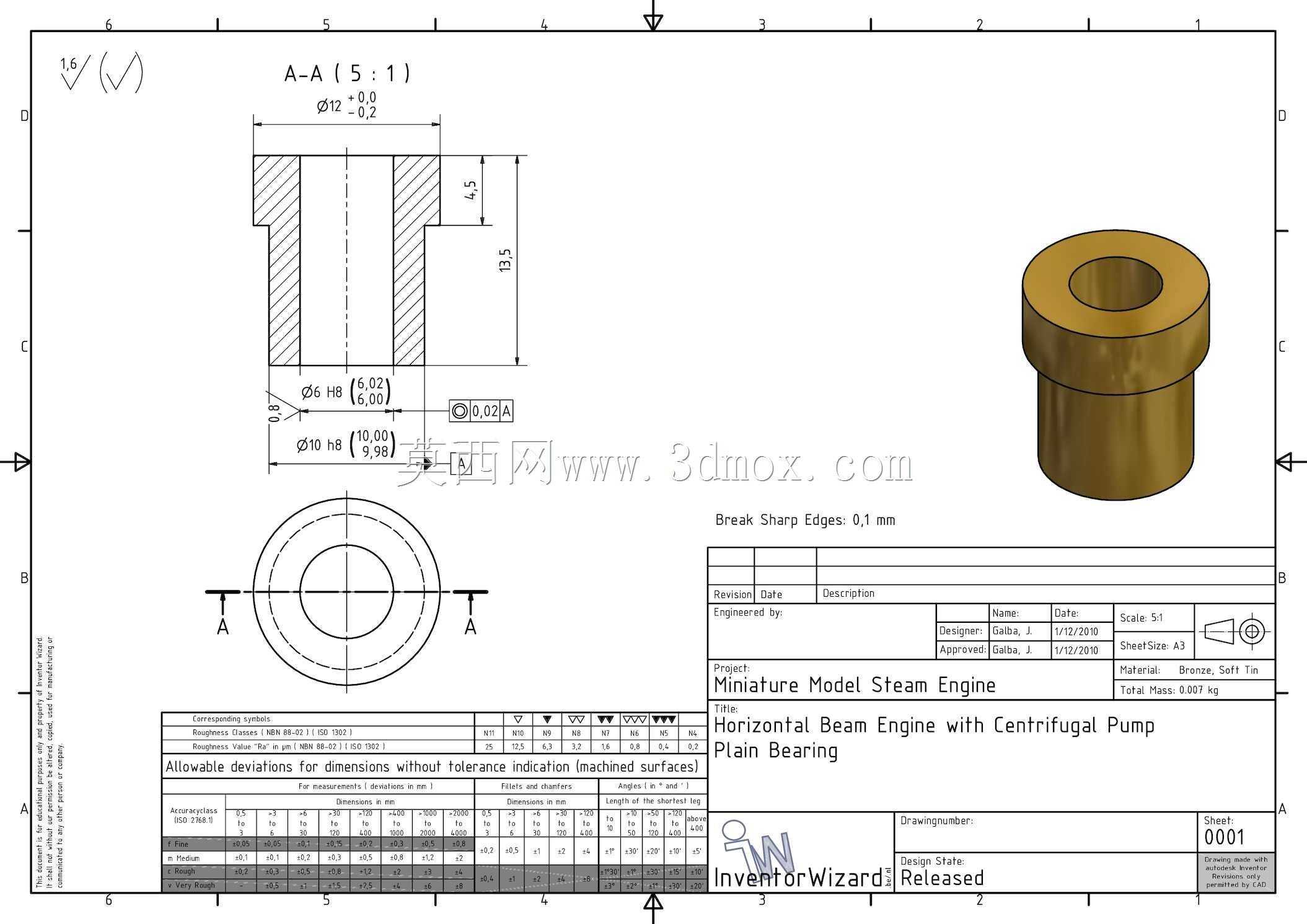

　　在功能特性层面，装置左侧的带轮传动单元承担减速与动力输出的双重作用，大直径带轮通过三角带连接动力输入侧的绿色齿轮箱单元，带轮上开设的四个减重孔既降低了旋转惯量，也可作为转速观测的标记点，方便实训过程中通过目视计数测算传动比。齿轮箱采用剖分式壳体设计，端盖上的螺栓孔位沿圆周均布，既保证壳体连接的密封性，也方便拆解观察内部齿轮啮合状态，输出轴端直接连接曲柄结构，将旋转运动转换为活塞组件的往复直线运动。中部的立式支撑柱承担横梁组件的承重作用，横梁两端的铰接点分别连接两侧的活塞杆导向套，黄色的铰接轴套采用自润滑材质设计，减少往复运动过程中的磨损量，无需频繁加注润滑脂即可保证长时间演示运行的顺畅性。右侧的活塞缸组件采用透明可视化的缸体设计，可直接观察内部活塞的上下运动过程，缸体侧面的黄色拨块结构对应配气控制的模拟点位，可手动调整拨块位置演示不同配气相位下的活塞运动状态，帮助学习者理解配气正时对动力输出的影响。

　　设计思路上，整套结构优先考虑了教学演示的可视性与拆装便利性，所有运动部件均未设置额外的遮挡护罩，各组件的连接关系完全外露，学习者可顺着动力传递路径依次拆解每个零件，观察零件间的配合公差设计：比如活塞杆与导向套之间采用间隙配合，保证往复运动无卡滞；曲柄销与连杆大头的配合处预留了润滑间隙，可模拟实际发动机的轴瓦配合结构；带轮与轴的连接采用平键周向固定，轴端设置锁紧螺母防止轴向窜动，完全还原工业级动力设备的连接工艺。安装边界方面，整套装置的基座长宽尺寸控制在400mm×250mm范围内，整体高度不超过300mm，占用台架面积小，适合在教室实训台面上成组摆放；基座底部的四个安装脚高度一致，放置时无需额外调平即可保证传动组件的同轴度要求，避免因安装倾斜导致的传动卡滞问题。

　　在结构细节处理上，所有旋转部件的边缘均做了圆角过渡处理，避免演示过程中剐蹭操作人员，符合教学设备的安全设计要求；活塞组件的行程与曲柄半径的比值设置为4:1，既保证往复运动的行程足够直观，也避免行程过大导致装置整体高度过高；带传动的中心距设计预留了三角带的张紧调节空间，可通过调整齿轮箱的安装位置改变带的张紧度，模拟实际设备中带传动张紧调整的操作流程。横梁与支撑柱的连接采用法兰式固定结构，拆卸两颗固定螺栓即可将横梁组件整体取下，方便单独拆解观察活塞连杆组的结构，降低实训过程中的拆装难度。这套结构没有采用复杂的电控辅助单元，完全依靠纯机械结构实现运动传递，能让学习者把注意力集中在机械传动原理本身，不会被电控系统的复杂逻辑分散学习重点，非常适合机械基础入门阶段的结构认知学习。
